Antena VHF Corab MUX 8

Antena VHF Corab MUX 8

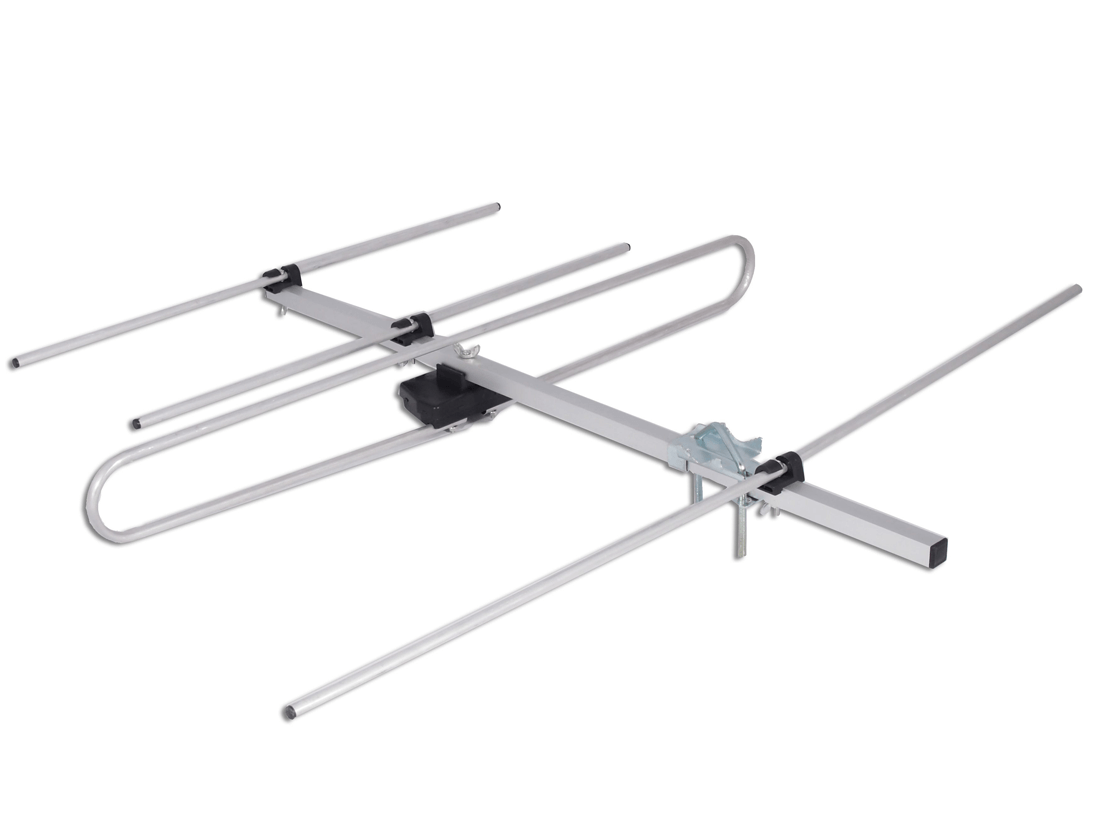

Czteroelementowa antena do odbioru sygnału telewizji naziemnej DVB-T nadawanej w paśmie VHF (MUX 8). Dzięki wieloelementowej konstrukcji oraz kierunkowej charakterystyce uzyskano zysk na poziomie 6 dBi. Antena sprawdzi się w miejscach, które są oddalone od nadajników DVB-T, MUX 8.

Impedancja wyjściowa 75 Ω (symetryzator) umożliwia bezpośrednie podłączenie kabla koncentrycznego za pomocą złącza typu F.

Więcej na temat anten dla MUX 8 możesz przeczytać we wpisie - Jaka antena do MUX 8?

Dane techniczne anteny Corab VHF:

• Pasmo: 174-230 MHz (VHF)
• Zysk: 5-6 dBi (dane producenta)
• Impedancja: 75 Ω
• Polaryzacja: V (H po obróceniu o 90°)
• Długość anteny: 67,5 cm
• Złącze: typ F

W indywidualnych przypadkach do anteny można dokupić wzmacniacz VHF np. AMS APL-102.
Przy ewentualnym zastosowaniu wzmacniacza sprawdź czy zwrotnica antenowa ma możliwość przesłania napięcia zasilającego w kierunku anteny VHF.

Przykładowy schemat wykorzystania anteny Corab VHF MUX 8

Do budowy powyższej instalacji wykorzystano:

Antena telewizji naziemnej pasmo VHF
Antena Corab VHF

Antena telewizji naziemnej pasmo UHF
Antena DVB-T 44/21-60 Tri Digit

Zwrotnica antenowa
Zwrotnica ZA-106 Ms

Kabel antenowy
