Kabel koncentryczny Triset-113 PE żelowany - na metry

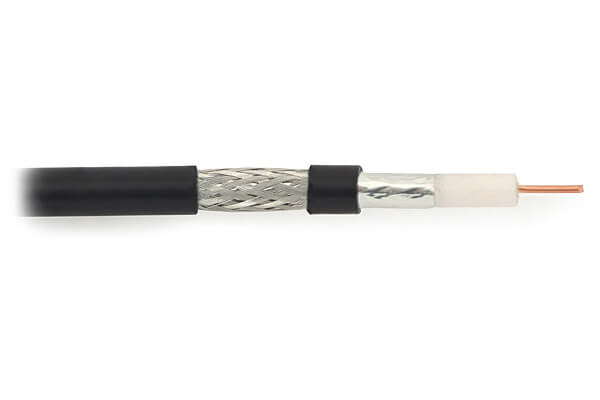

Triset-113 PE żelowany - czarny

Triset 113 to wysokiej klasy żelowany przewód koncentryczny przeznaczony do stosowania w instalacjach indywidualnych i zbiorczych. Przewód został umieszczony w płaszczu polietylenowym (PE) dzięki czemu bardzo dobrze znosi trudne warunki atmosferyczne i może być stosowany na zewnątrz budynków.

Wnętrze kabla wypełnione jest dodatkowo żelem co zatrzymuje ewentualne przenikanie wilgoci do kabla w przypadku uszkodzenia płaszcza zewnętrznego.

Cechy wyróżniające Triset-113:

• bardzo dobra odporność na warunki atmosferyczne
• żel zapobiegający wnikaniu wilgoci w przypadku uszkodzenia
• zgodny ze standardem class A
• zgodny z wymaganiami rozporządzenia MTBiGM
• zgodności z dyrektywą RoHS
• miedziany rdzeń 1,13 mm
• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A+
• 81% pokrycie oplotem
• 5 lat gwarancji

Bardzo dobra skuteczność ekranowania powyżej 100 dB pozwala na równoległe prowadzenia wielu kabli, co jest często niezbędne w dużych instalacjach z zastosowaniem multiswitchy.

Rdzeń kabla Triset-113 PE o średnicy 1,13 mm jest wykonany z miedzi dzięki czemu kabel posiada bardzo dobre parametry w zakresie tłumienia oraz nie ulega korozji i nie jest sztywny. Dzięki takim właściwościom można budować bardzo rozległe sieci instalacji zbiorczych i kablowych. Kabel instalacyjny został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.

Kabel może być stosowany również w pomieszczeniach. Kable zewnętrze ze względu na inny płaszcz zewnętrzny (odporny na promienie UV) są sztywniejsze niż kable wewnętrzne (białe).

To może się przydać:

Do zamocowania kabla:

• opaski
• uchwyty z gwoździem
• uchwyty do betonu

Złącza:

• do konwertera SAT, tunera SAT
• do anteny DVB-T
• do telewizora, tunera DVB-T

Do ściągnięcia izolacji:

Tłumienność jednostkowa Triset-113 PE dla 100 m kabla:

• 47 MHz: 4,5 dB
• 88 MHz: 5,8 dB
• 174 MHz: 8 dB
• 230 MHz: 9,2 dB
• 470 MHz: 13,2 dB
• 862 MHz: 18,1 dB
• 950 MHz: 20,1 dB
• 2150 MHz: 27,7 dB

Dane techniczne kabla koncentrycznego Triset-113 PE:

• Impedancja: 75 Ω
• Rdzeń wewnętrzny: miedź (Cu)
• Średnica rdzenia: 1,13 mm
• Dielektryk: Polietylen (PE) spieniany fizycznie
• Średnica dielektryka: 4,8 mm
• Pierwszy ekran: Folia Al/PET/AI przyklejona do dielektryka
• Drugi ekran: oplot z drutów aluminiowych 6x24x0,12mm
• Pokrycie oplotem: 81%
• Płaszcz zewnętrzny: PE
• Średnica zewnętrza kabla: 6,8 mm
• Rezystancja rdzenia: 16,85 Ω/km
• Pojemność jednostkowa: 52 pF/m
• Współczynnik skrócenia fali: 84 %
• Minimalny promień gięcia: 35 (jednokrotnie), 70 mm (wielokrotnie)
