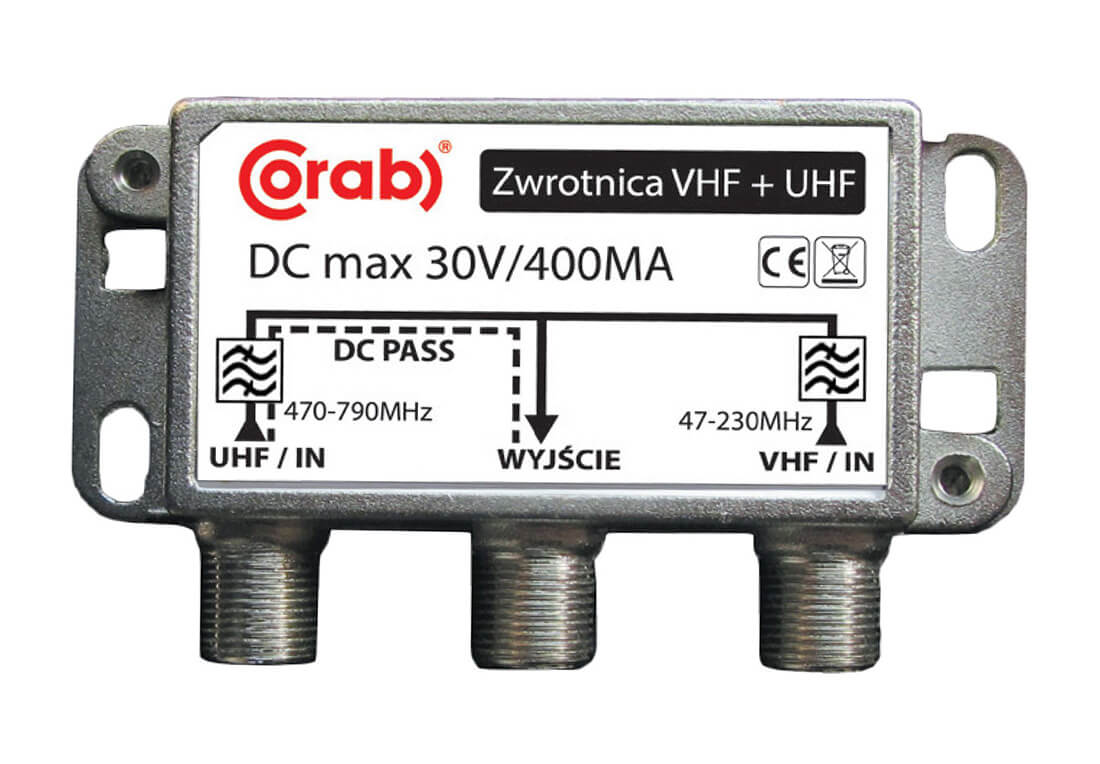

Zwrotnica antenowa VHF/UHF Corab

Zwrotnica antenowa VHF/UHF Corab

Zwrotnica antenowa UFH/VHF Corab udaje możliwość połączenia sygnału z anteny UHF oraz anteny VHF.

Do wejścia UHF należy podłączyć antenę UHF umożliwiającą odbiór sygnału DVB-T2 z multipleksów 1, 2, 3, 4, 6 oraz ewentualnych multipleksów lokalnych. Natomiast do wejścia VHF podłącza się antenę VHF do odbioru multiplesku 8 oraz cyfrowego radia DAB+.

Zwrotnica UHF/VHF Corab może przekazywać napięcie zasilające do wzmacniacza antenowego znajdującego się w antenie UHF.

Do podłączenia zwrotnicy do kabla antenowego potrzebne są złącza typu F.

Parametry techniczne zwrotnicy VHF/UHF Corab:

• Zakres częstotliwości VHF: 47-230 MHz
• Zakres częstotliwości UHF: 470-790 MHz
• Tłumienie przepustowe: < 1 dB
• Separacja między wejściami: > 20 dB
• Złą…cza: F 75 Ω
• Przepuszczanie zasilania - tor UHF: 12V 60 mA

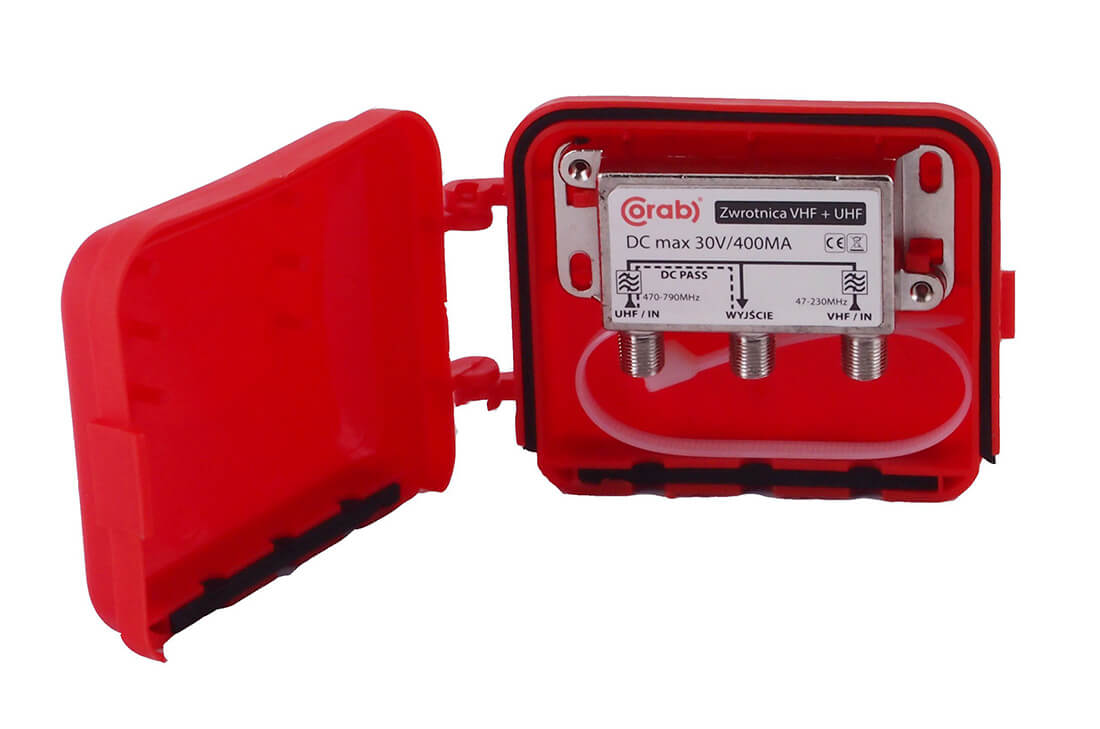

• Montaż na zewnątrz: Tak
• Stopień ochrony: IP53

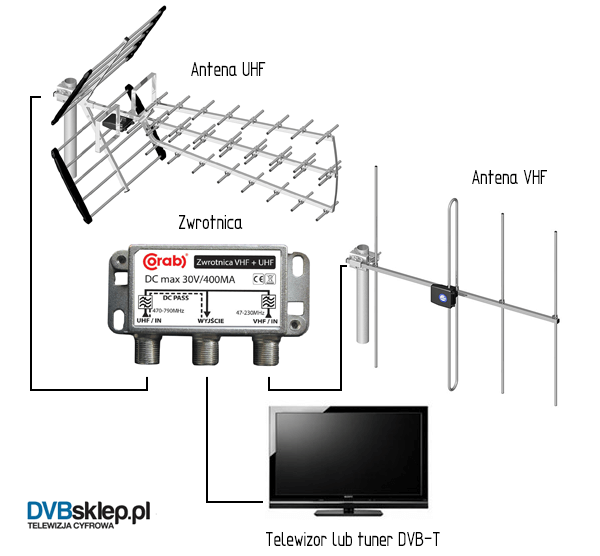

Przykładowy schemat wykorzystania zwrotnicy VHF/UHF Corab:

Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów 1, 2, 3, 4, 6, 8 oraz cyfrowego radia DAB+.

1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem

1 x Antena kierunkowa na pasmo VHF

1 x Zwrotnica antenowa VHF/UHF Corab

3 x złącze F

1 x złącze TV

? x kabel antenowy

maszt antenowy z uchwytem
