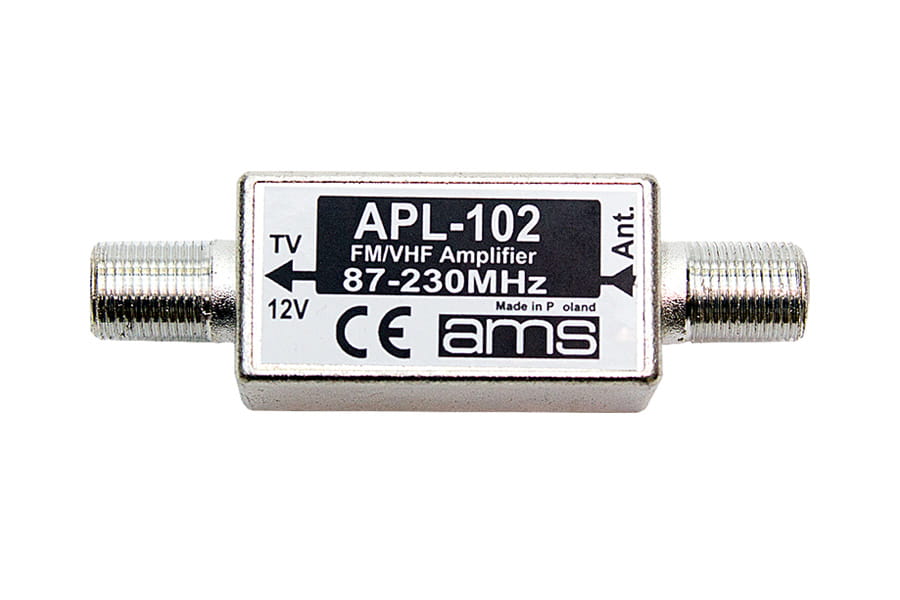

Wzmacniacz antenowy VHF AMS APL-102 25 dB

Wzmacniacz antenowy VHF AMS APL-102 25 dB

Wzmacniacz antenowy APL-102 przeznaczony jest do wzmacniania sygnału z anteny na pasmo VHF. Może służyć do wzmocnienia sygnału multipleksu 8 DVB-T lub radia zarówno analogowego FM jak i cyfrowego DAB+. Średnie wzmocnienie wynosi 25 dB.Wzmacniacz można zamontować na kablu antenowym za pomocą dwóch złącz typu F (nie ma w komplecie) możliwie blisko anteny.

Zasilanie odbywa się poprzez kabel antenowy. Do zasilania potrzebne jest napięcie 12V. Jeżeli w instalacji jest już zasilacz np. do anteny UHF może korzystać z tego samego zasilacza. Należy zwrócić uwagę czy ewentualnie zastosowana zwrotnica lub inne elementy "przepuszczają" napięcie 12V do wzmacniacza.

Jeżeli nie mamy w instalacji zasilacza możemy zastosować:
zasilacz 12V
zasilacz regulowany 12V
zasilacz 12V jack 3,5 mm i separator zasilania AZS-03

Należy również zwrócić uwagę aby nie podłączyć pod zasilanie innych anten, które posiadają jedynie symetryzator i zasilanie ich będzie powodować zwarcie w instalacji.

Do połączenia anten UHF i VHF z możliwością przesłania lub blokady napięcia zasilającego polecamy zwrotnicę ZWR-210DC.

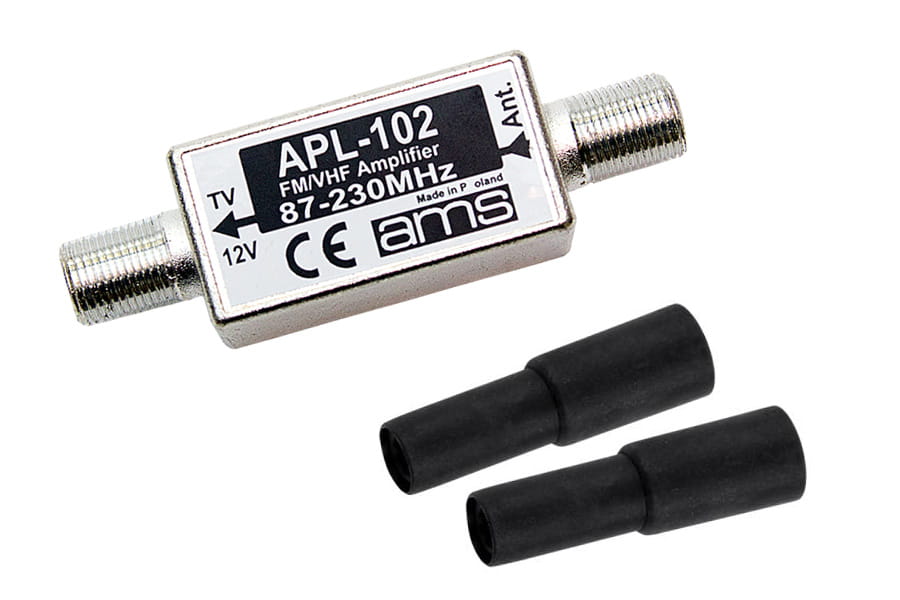

Sprzedawany komplet zawiera:

• wzmacniacz VHF AMS APL-102
• uszczelki (osłony) na złącza F

Parametry techniczne wzmacniacza antenowego VHF AMS APL-102:

• Zakres pracy: 87-230 MHz
• Wzmocnienie: 25 dB +/- 2 dB
• Szumy własne: < 3 dB
• Maksymalny poziom wyjściowy: 97 dBuV
• Zasilanie: 12V
• Pobór prądu: max 55 mA
• Temperatura pracy: -30...+50 C

Przykładowy schemat z zastosowaniem wzmacniacza APL-102:

W poniższym schemacie zastosowano wzmacniacz VHF APL-102 do wzmocnienia sygnału z anteny VHF. Dzięki zastosowaniu zwrotnicy ZWR-210DC możemy podać napięcie zasilające do wzmacniacza znajdującego się przy antenie. Antenę UHF możemy zastosować zarówno ze wzmacniaczem jak i bez - należy tylko pamiętać o prawidłowym ustawieniu "zworek" w zwrotnicy.

Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8).

1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem

1 x Antena kierunkowa na pasmo VHF
1 x Zwrotnica antenowa ZWR-210DC
1 x Wzmacniacz APL-102
5 x Złącze F
1 x Zasilacz antenowy
? x Kabel antenowy

Dodatkowo może się przydać:

Łącznik - wtyk F / wtyk F
Maszt antenowy z uchwytem
