  • Zwrotnica antenowa UHF/VHF ZWR-210DC Telkom Telmor
  • Zwrotnica antenowa UHF/VHF ZWR-210DC Telkom Telmor - obudowa zewnętrzna
  • Schemat połączenia anten VHF i UHF zwrotnicą ZWR-210DC
Producent: Telkom Telmor (przejdź do produktów)

Zwrotnica antenowa UHF/VHF ZWR-210DC Telkom Telmor

Przejdź do sekcji Opinie

  • VHF / FM
  • UHF
  • 1 wyjście
  • przejście napięcia DC VHF/UHF

Przejdź do pełnego opisu
Cena 59,00 zł
szt.
Dostępność:
dostępny
Czas wysyłki: 24 godziny

Opis

Zwrotnica antenowa UHF/VHF ZWR-210DC

Zwrotnica antenowa ZWR-210DC firmy Telkom-Telmor umożliwia sumowanie sygnałów z dwóch anten pracujących w różnych pasmach. Wejście UHF przeznaczone jest np. dla anten DVB-T2 dla multipleksów 1,2,3 natomiast wejście VHF dla np. anten DVB-T2 multipleks 8 czy cyfrowego radia DAB+. Szerokie pasmo przenoszenia wejścia VHF pozwala również na podłączenie na to wejście anteny do radia FM.

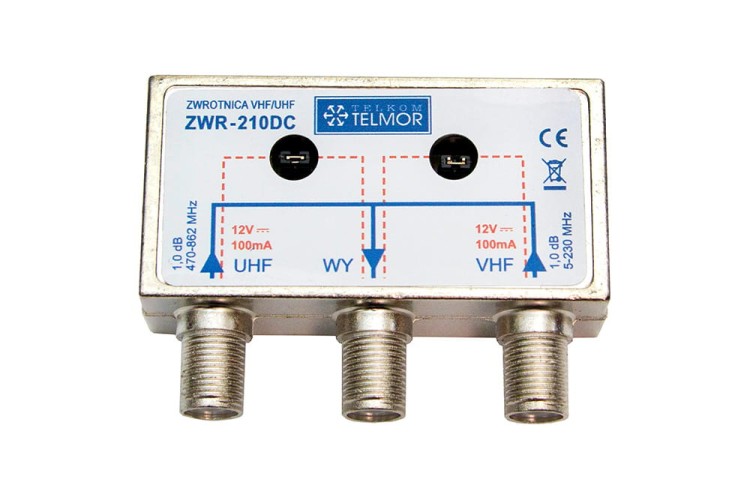

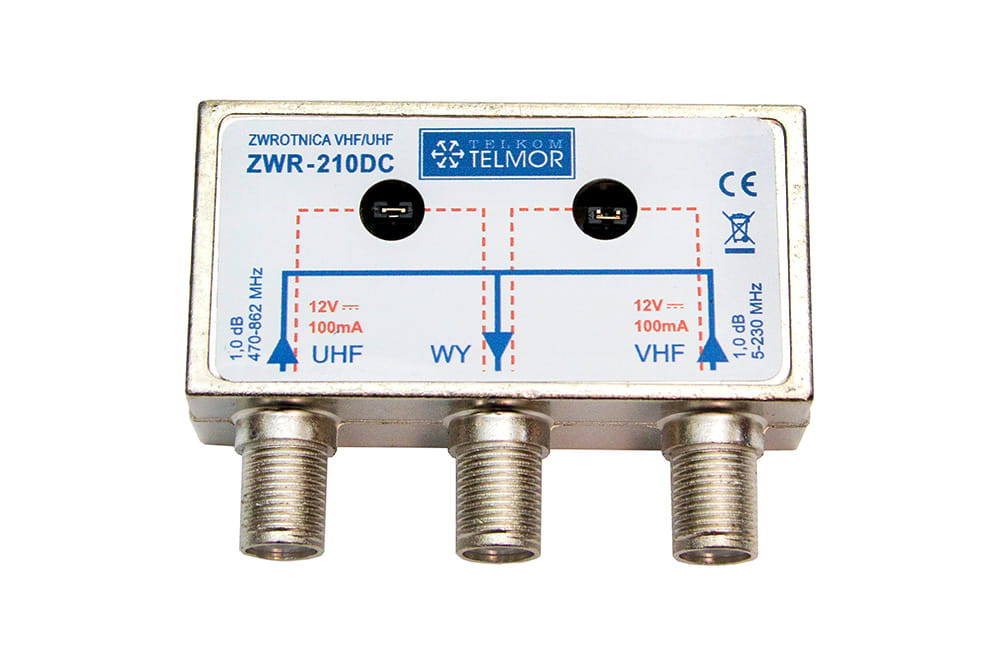

Zwrotnica antenowa UHF/VHF ZWR-210DC Telkom Telmor

Zwrotnica ZWR-210DC może przekazywać napięcie zasilające wzmacniacze antenowe zarówno na wejście VHF jaki i UHF. Jeżeli w antenie podłączonej do danego wejścia znajduje się wzmacniacz w otworze odpowiadającej linii powinna znajdować się zwora. Jeżeli w antenie nie ma wzmacniacza (jest symetryzator) zwora powinna zostać usunięta. Do podłączenia zwrotnicy do kabla antenowego potrzebne są złącza typu F.

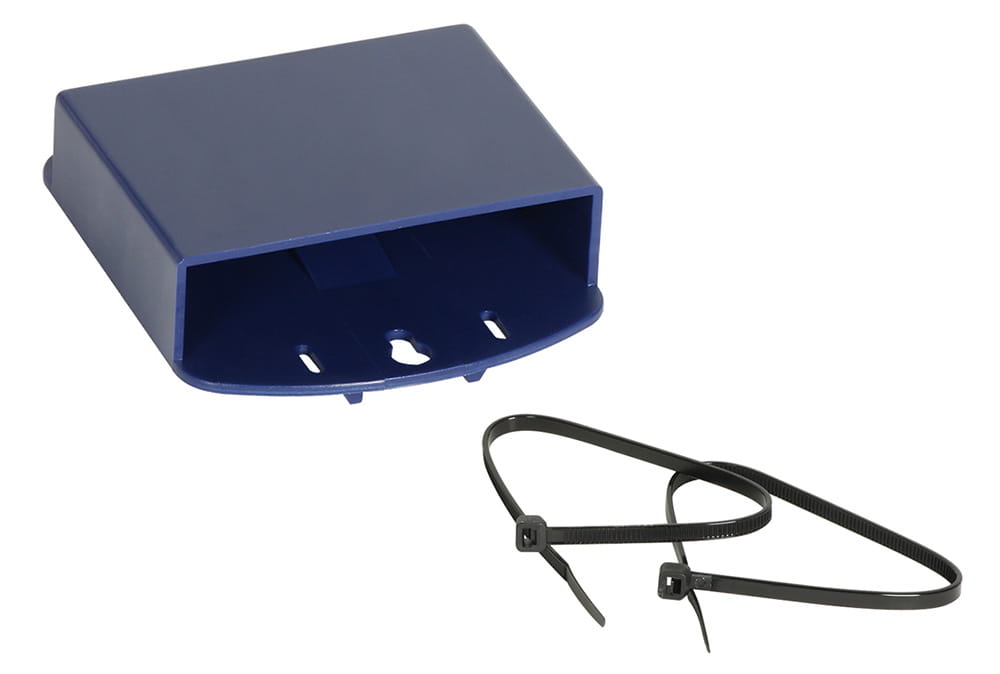

Obudowa zewnętrzna do zwrotnicy ZWR-210DC

Zwrotnice można zamontować na maszcie antenowym dzięki bryzgoszczelnej osłonie chroniącej przez niekorzystnymi warunkami atmosferycznymi.

Parametry techniczne zwrotnicy  ZWR-210DC:

  Model ZWR-210DC
  Zakres częstotliwości VHF/FM 5-230 MHz
  Zakres częstotliwości UHF 470-790 MHz
  Tłumienie przepustowe 1 dB (±0,5dB)
  Separacja > 40 dB
  Złą…cza F 75 Ω
  Przepuszczanie zasilania - tor VHF/FM 12V 100mA
  Przepuszczanie zasilania - tor UHF 12V 100mA
  Montaż na zewnątrz Tak

Przykładowy schemat podłączenia zwrotnicy ZWR-210DC Telkom-Telmor:

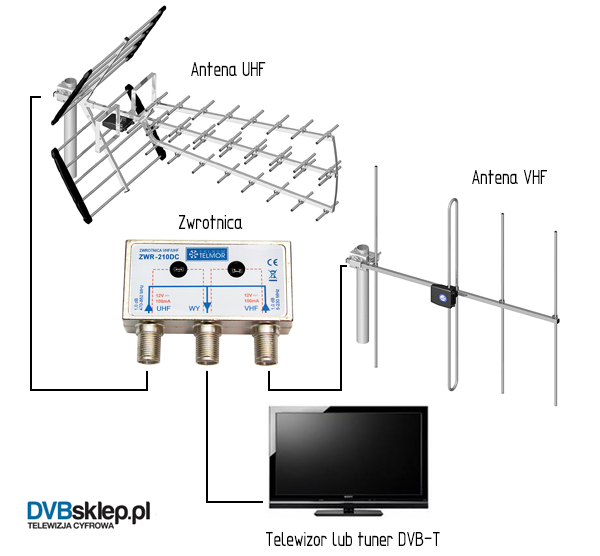

Schemat połączenia anten VHF i UHF zwrotnicą ZWR-210DC

Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8).

1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem

1 x Antena kierunkowa na pasmo VHF

1 x Zwrotnica antenowa ZWR-210DC

3 x złącze F

1 x złącze TV

? x kabel antenowy

maszt antenowy z uchwytem
