Zwrotnica antenowa VHF/UHF ANT0010 Cabletech
dodaj do przechowalni
5
Opis

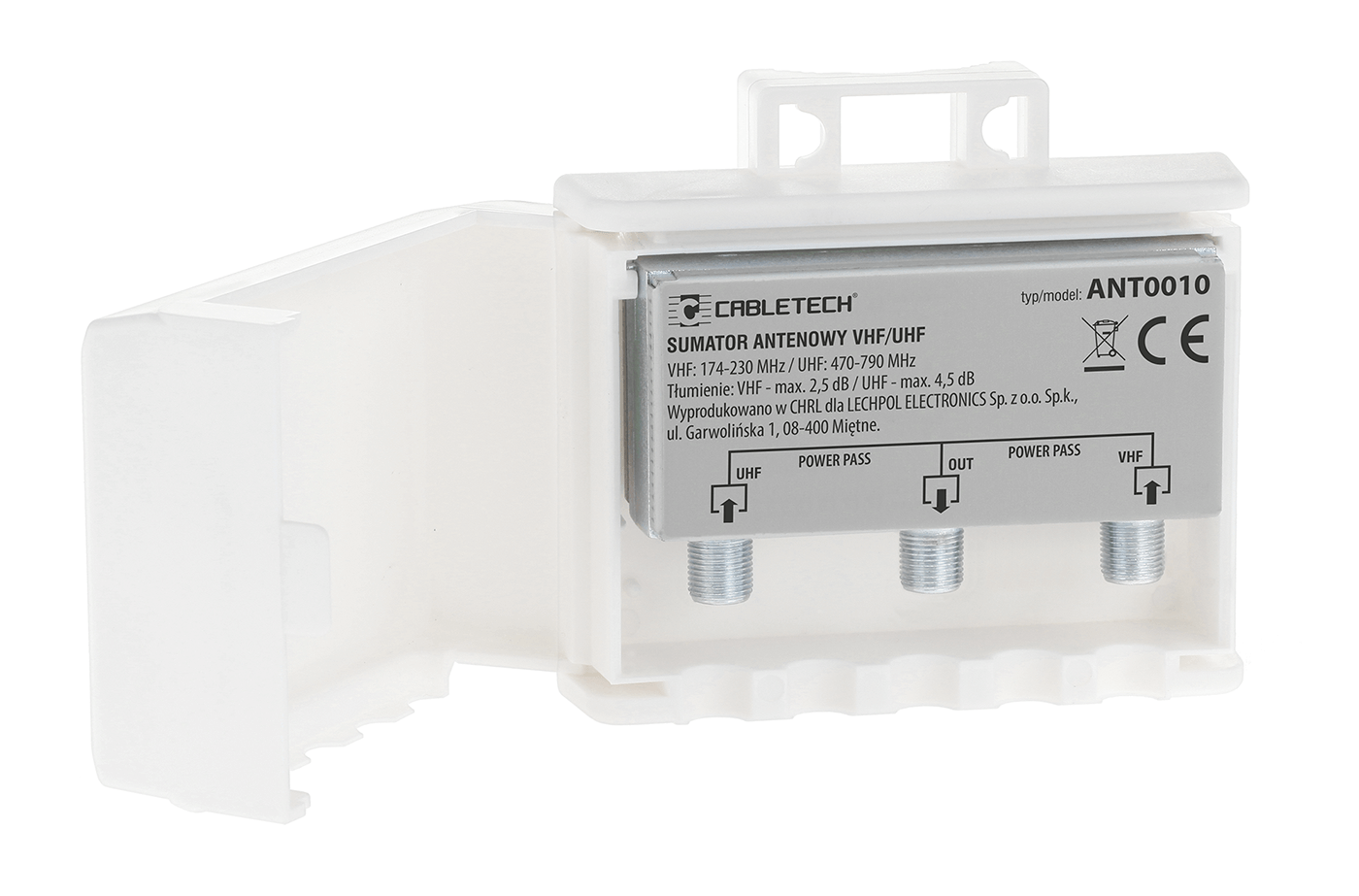

Zwrotnica antenowa VHF/UHF ANT0010 Cabletech
Zwrotnica antenowa ANT0010 Cabletech umożliwia sumowanie sygnałów z dwóch anten pracujących w różnych pasmach. Do wejścia UHF należy podłączyć antenę UHF umożliwiającą odbiór sygnału DVB-T2 z multipleksów 1, 2, 3, 4, 6 oraz ewentualnych multipleksów lokalnych. Natomiast do wejścia VHF podłącza się antenę VHF do odbioru multiplesku 8 oraz cyfrowego radia DAB+.
Ważne!
Zwrotnica ANT0010 Cabletech przekazuje napięcie zasilające do wzmacniaczy antenowych zarówno w antenie VHF jak i UHF. Zwrotnica może być użyta tylko w przypadku gdy albo obie anteny mają wzmacniacze albo obie wzmacniaczy nie mają.
Do podłączenia zwrotnicy do kabla antenowego potrzebne są złącza typu F.
Parametry techniczne zwrotnicy ANT0010 Cabletech:
- Zakres częstotliwości VHF: 174-230 MHz
- Zakres częstotliwości UHF: 470-790 MHz
- Tłumienie przepustowe VHF: 2,5 dB
- Tłumienie przepustowe UHF: 5,5 dB
- Złą cza: F 75 Ω
- Przepuszczanie zasilania - tor VHF/FM: 12V 60 mA
- Przepuszczanie zasilania - tor UHF: 12V 60 mA
- Montaż na zewnątrz: Tak
- Stopień ochrony: IP53

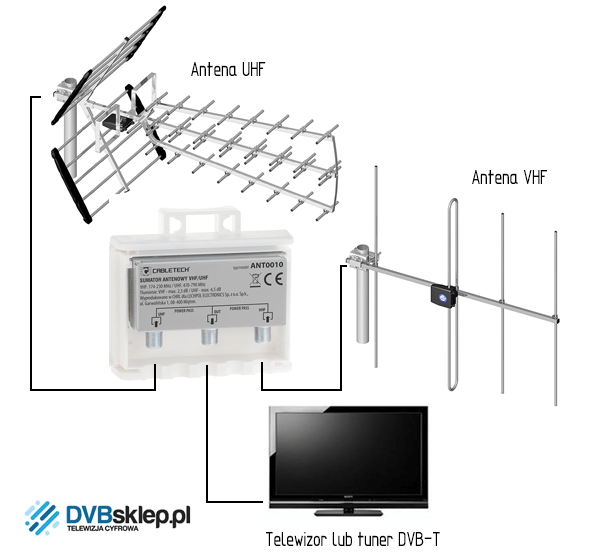

Przykładowy schemat wykorzystania zwrotnicy ANT0010 Cabletech:
Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów 1, 2, 3, 4, 6, 8 oraz cyfrowego radia DAB+.
1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem
1 x Antena kierunkowa na pasmo VHF
1 x Zwrotnica antenowa ANT0010 Cabletech
3 x złącze F
1 x złącze TV
? x kabel antenowy
