Antena Dipol 7/5-12 DVB-T VHF MUX 8

Antena Dipol 7/5-12 DVB-T VHF MUX 8

Antena Dipol 7/5-12 jest profesjonalną, siedmioelementową anteną przeznaczoną do pracy w paśmie VHF. Umożliwia odbiór  multipleksu ósmego lub cyfrowego radia DAB+. Konstrukcja antena umożliwia jej montaż zarówno z polaryzacji pionowej (V) jak i poziomej (H).

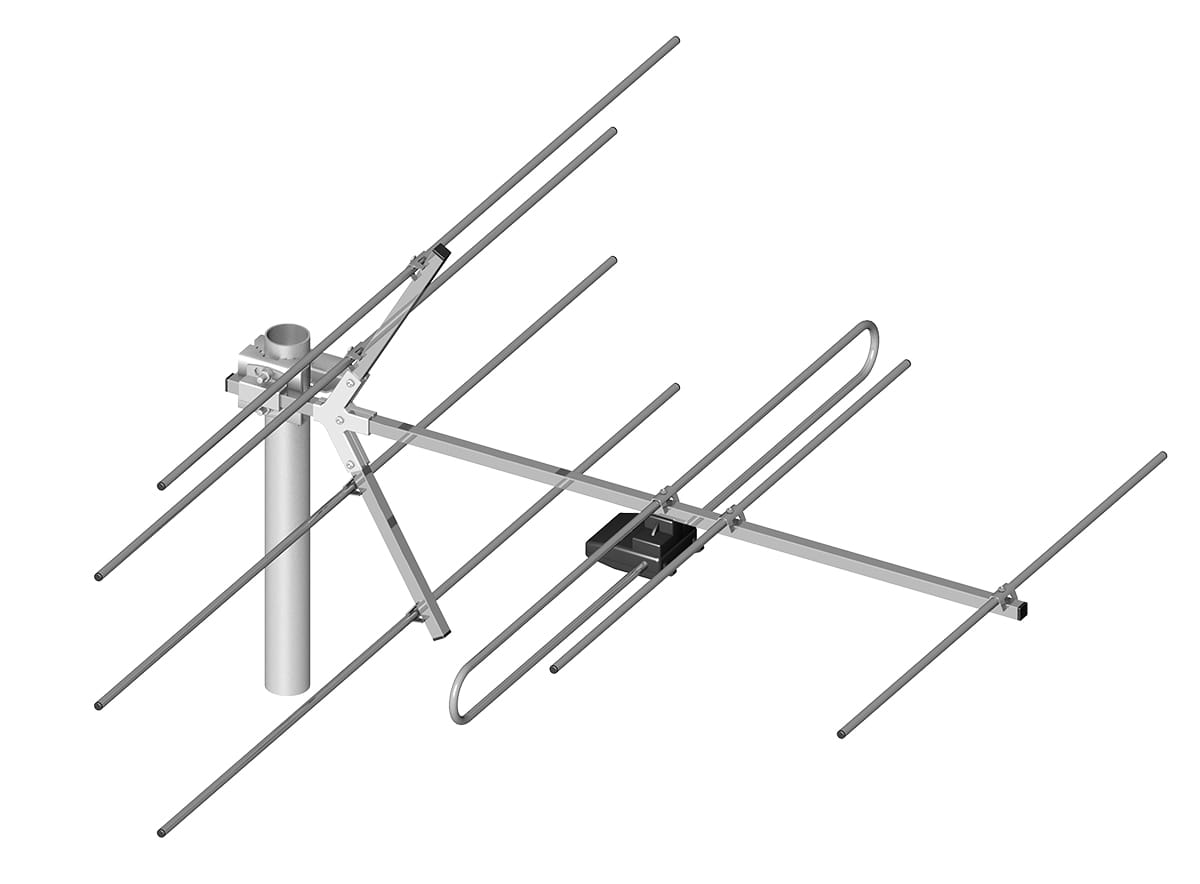

Antena Dipol 7/5-12 w polaryzacji poziomej (H)

Części anteny wykonane są z aluminium, stalowe elementy konstrukcyjne ocynkowane galwanicznie. Antena zawiera symetryzator. Kabel podłączany jest poprzez złącze z śrubami.

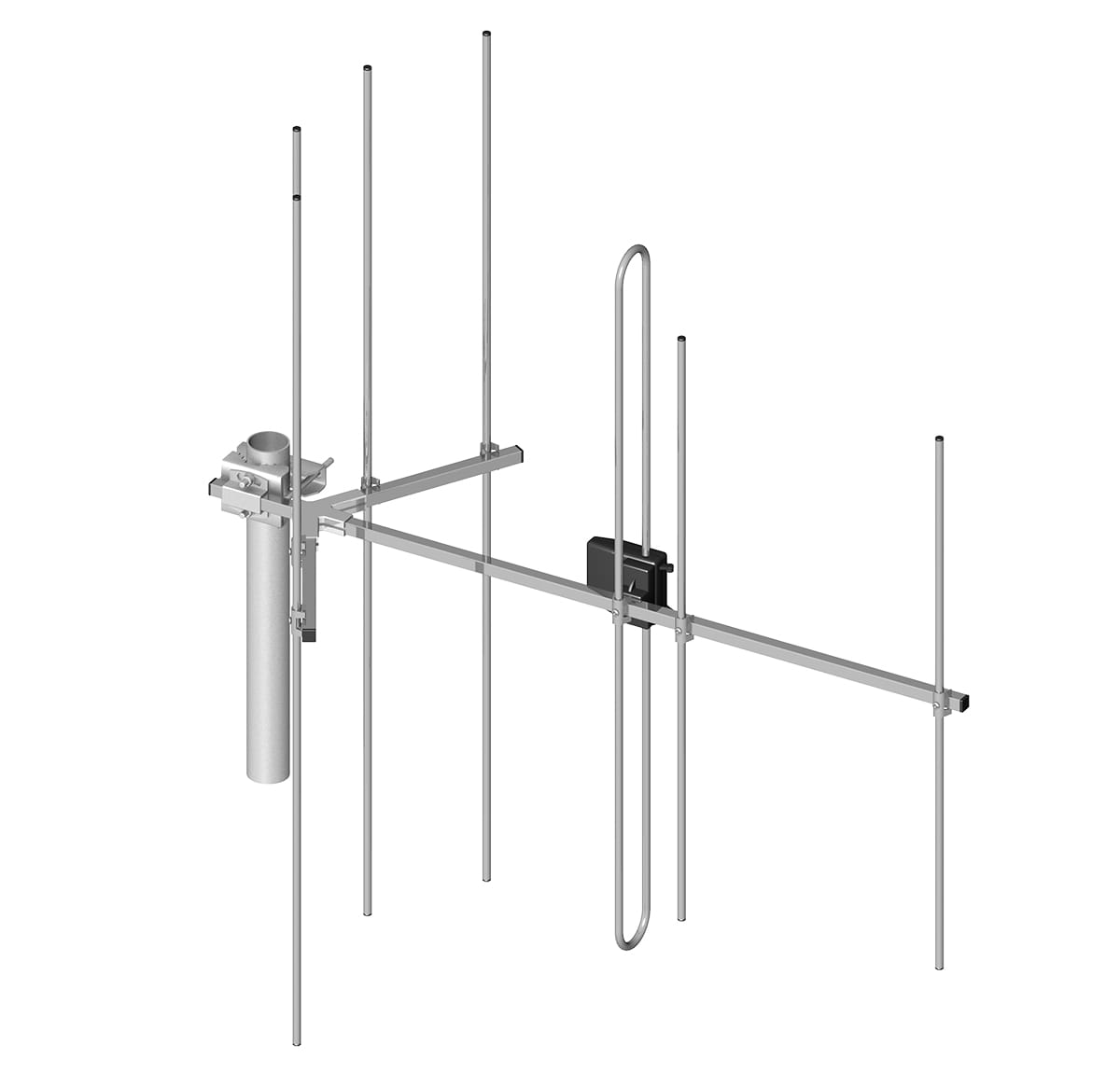

Antena Dipol 7/5-12 w polaryzacji pionowej (V)

Antena zaprojektowana i wyprodukowana w Polsce.

Parametry techniczne anteny Dipol 7/5-12 VHF:

	Model	7/5-12
	Kanały	5-12
	Zysk
	Stosunek promieniowania przód/tył	>13,5
	Polaryzacja	pionowa i pozioma
	Szerokość wiązki H	45-58 st.
	Impedancja	75 Ω
	Wymiary	900x790x370 mm
	Maksymalna średnica masztu	55 mm

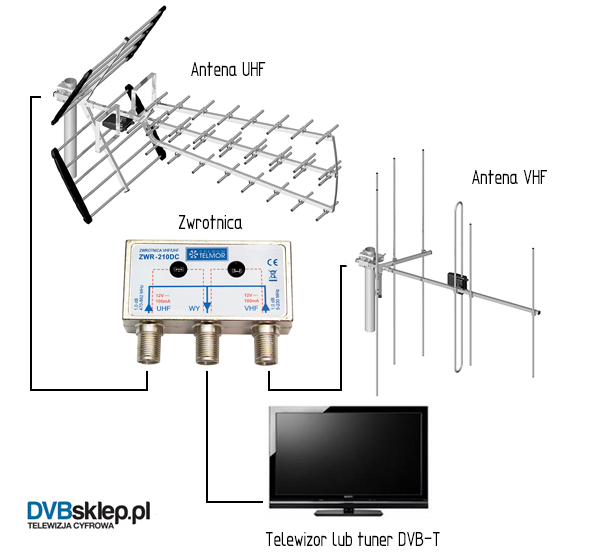

Przykładowy schemat podłączenia anteny Dipol 7/5-12:

Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8).

1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem

1 x Antena Dipol 7/5-12 VHF

1 x Zwrotnica antenowa ZWR-210DC

3 x złącze F

1 x złącze TV

? x kabel antenowy

maszt antenowy z uchwytem
