Zwrotnica antenowa ZA-206Ms VHF/UHF

Opis

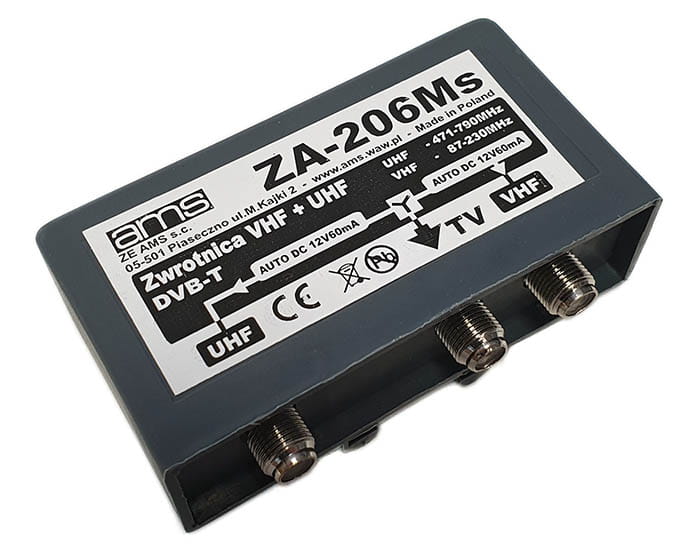

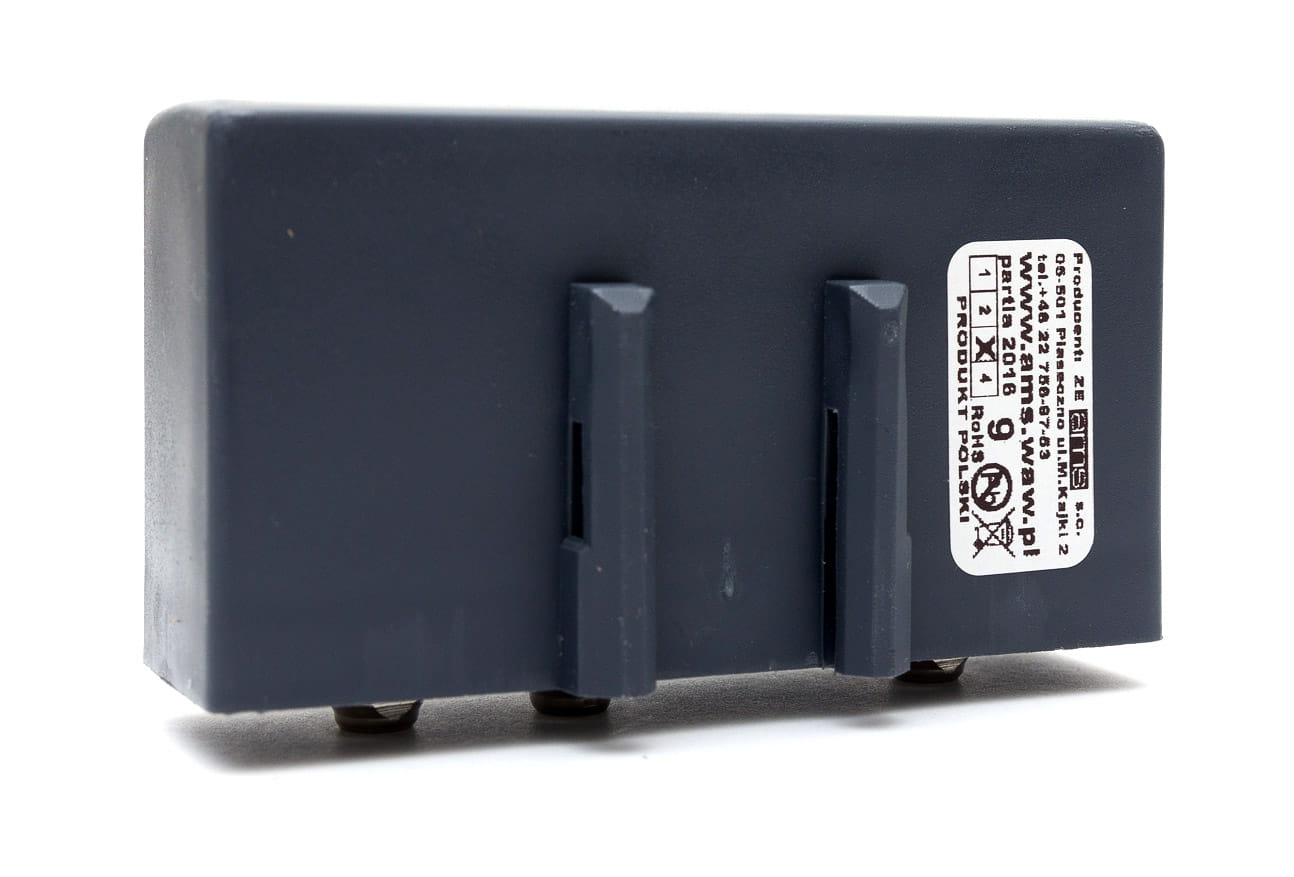

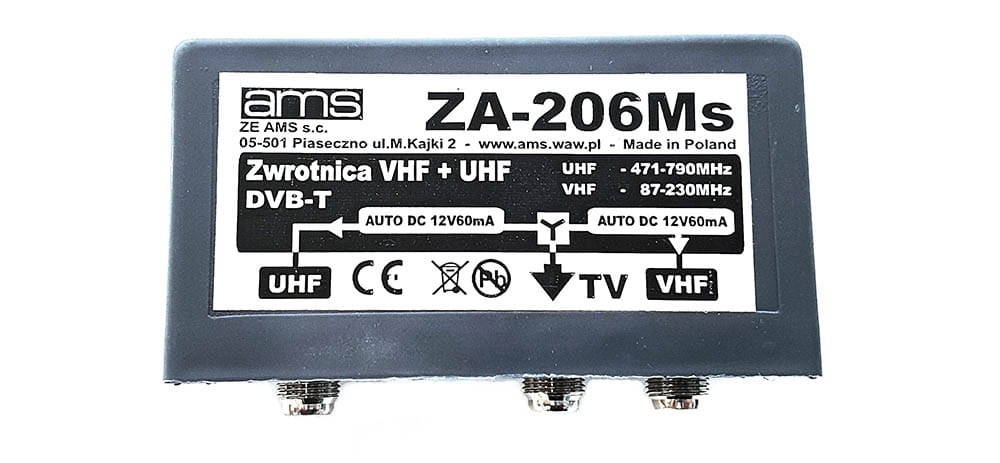

Zwrotnica antenowa ZA-206Ms VHF/UHF
Masztowa zwrotnica antenowa do sumowania sygnałów z anten na pasma VHF i UHF.
Nowoczesna, polskiej produkcji, zwrotnica do połączenia zestawu antenowego przeznaczonego do odbioru wszystkich multipleksów DVB-T. W paśmie UHF nadawane są multipleksy 1,2,3 w paśmie VHF multipleks 8.
Zwrotnica posiada funkcję automatycznego przekazywania napięcia do przedwzmacniaczy znajdujących się w antenach UHF lub VHF jeżeli takowe zostanie wykryte na wyjściu TV.
Parametry techniczne zwrotnicy ZA-206Ms:
Model | ZA-206Ms | |||||||
Zakres pracy UHF | 471-862 MHz | |||||||
Zakres pracy VHF | 87-230 MHz | |||||||
Tłumienie przelotowe | 1 ±0.5 dB | |||||||
Separacja | >40 dB | |||||||
Impedancja | 75 Ω | |||||||
Złącza | typu F | |||||||
Napięcie przesyłane do ant. UHF lub VHF | max. 12 V | |||||||
Prąd przesyłany do ant. UHF lub VHF | max. 60 mA | |||||||
Prąd i napięcie do ant. VHF | TAK |

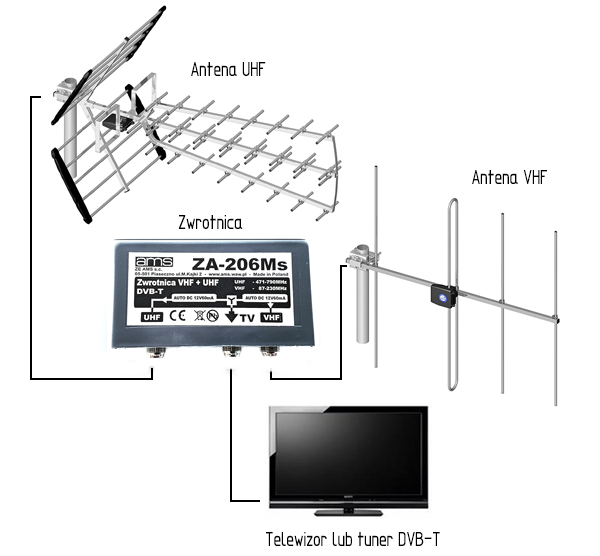

Przykładowy schemat wykorzystania zwrotnicy ZA-206Ms VHF/UHF
Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8) bez względu na to w jakiej polaryzacji nadawany jest sygnał. Posiadając osobne anteny możemy np. zamontować antenę VHF w polaryzacji pionowej, a antenę UHF w polaryzacji poziomej.
1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem
1 x Antena kierunkowa na pasmo VHF
1 x Zwrotnica antenowa ZA-206Ms VHF/UHF
3 x złącze F
1 x złącze TV
? x kabel antenowy

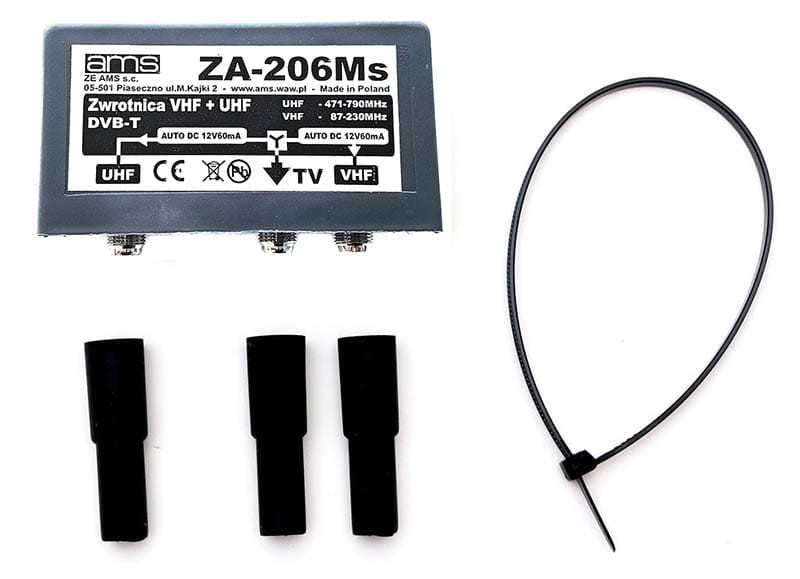

W zestawie znajdują się uszczelki do zabezpieczenia złącz i opaska do zamocowania zwrotnicy na maszcie.
