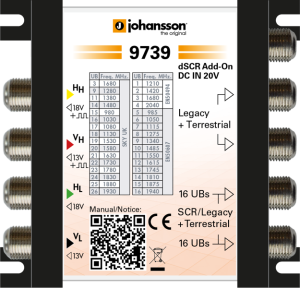

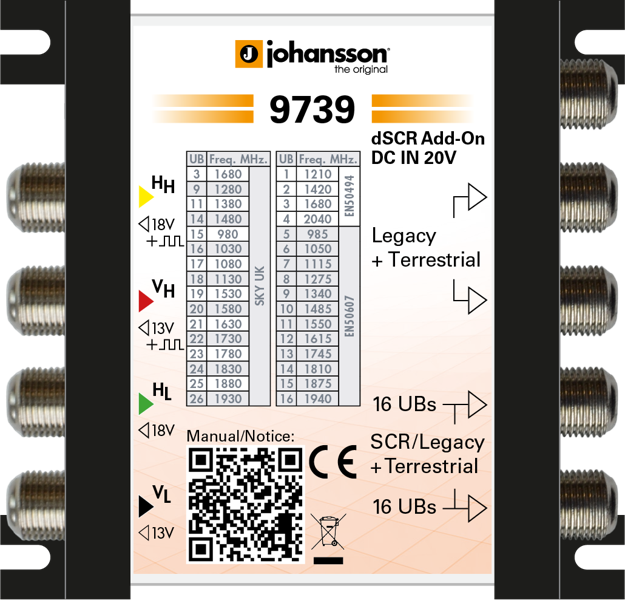

Multiswitch Unicable 4/2 Johansson 9739 to urządzenie, które umożliwia rozbudową istniejącej instalacji multiswitchowej o sygnał Unicable SCR. Produkt posiada 4 wejścia dla konwertera Quad lub Quattro i 4 wyjścia z czego 2 z nich to wyjścia z sygnałem Unicable plus sygnał telewizyjny/radiowy, który możemy podzielić na maksymalnie 16 odbiorników każde. Kolejne dwa wyjścia to sygnał legacy (nie unicable) plus sygnał telewizyjny/radiowy. Do tych wyjść możemy podłączyć tunery (dekodery) satelitarne, które nie obsługują standardu Unicable.

Cechą charakterystyczną jest to, że multiswitch podłączamy pod wyjścia z multiswitcha, a nie pod przejście sygnału w przypadku multiswitchy kaskadowych.

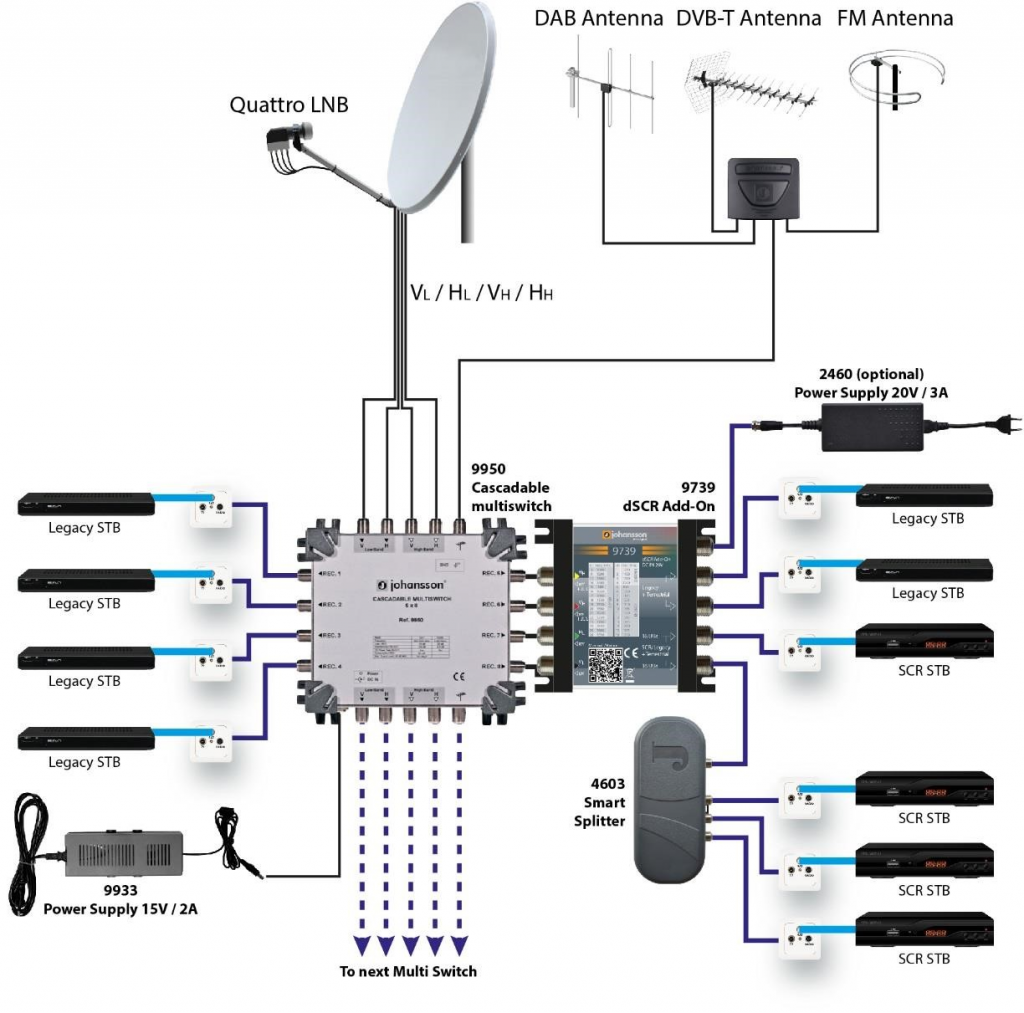

Poniżej schemat przedstawiający podłączenie  Multiswitcha Unicable 4/2 Johansson 9739 do tradycyjnej multiswitchowej instalacji.

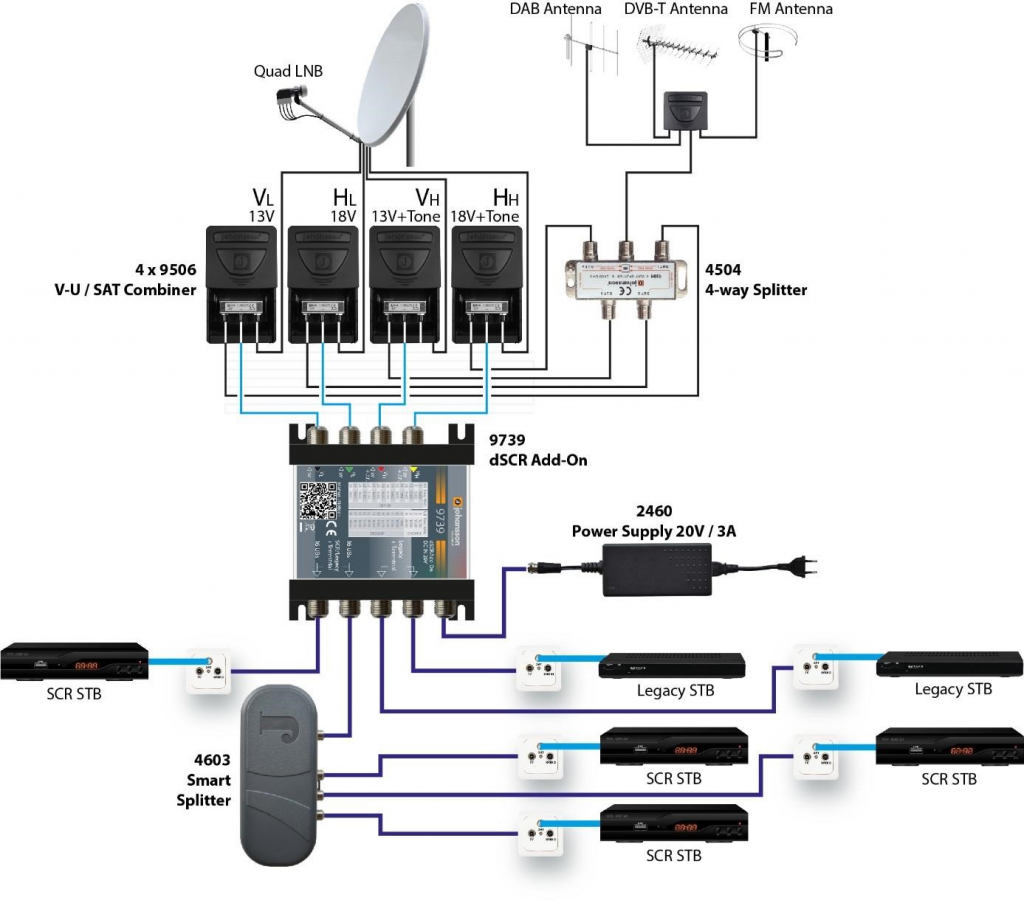

Multiswitch Unicable 4/2 Johansson 9739 możemy wykorzystać do stworzenia instalacji od podstaw. Jednak jeżeli chcemy dołączyć telewizję naziemną, konieczne będzie zsumowanie sygnału sat z anteną naziemną jeszcze przed wejściem sygnału do multiswitcha. Do zsumowania możemy użyć np. sumatora SCQ-410 firmy Telmor lub zwrotnicy DSE SSC-4. Poniżej schemat przedstawiający takie wykorzystanie urządzenia.

Dane techniczne Multiswitch Unicable 4/2 Johansson 9739:

• Wejścia: 4 porty naziemne + satelitarne
• Częstotliwość wejściowa:5 - 862/950 - 2150 Mhz
• Częstotliwość wyjściowa STB: 5 - 862/950 - 2150 Mhz
• Wyjścia dCSS / dSCR: 2 SCR / legacy (automatyczne wykrywanie)
• Złącze wyjściowe dCSS / dSCR: 75 typu F (żeńskie)
• Poziom wyjściowy dCSS / dSCR: -21dBm
• Tłumienie SCR: Nie dotyczy, AGC (automatyczna kontrola wzmocnienia)
• Tłumienie DVB-T/C/radio: 7dB
• Maksymalny pobór prądu DC (wyjścia legacy): <2W
• Maksymalny pobór prądu DC Porty SCR / Legacy: <4,2W
• Przejście zasilania prądem stałym z STB do portów wejściowych: 13/18/22 kHz 100 mA maks
• Zasilanie: z dekodera lub zasilacz zewnętrzny
• Wymiary: 90x85x40mm
