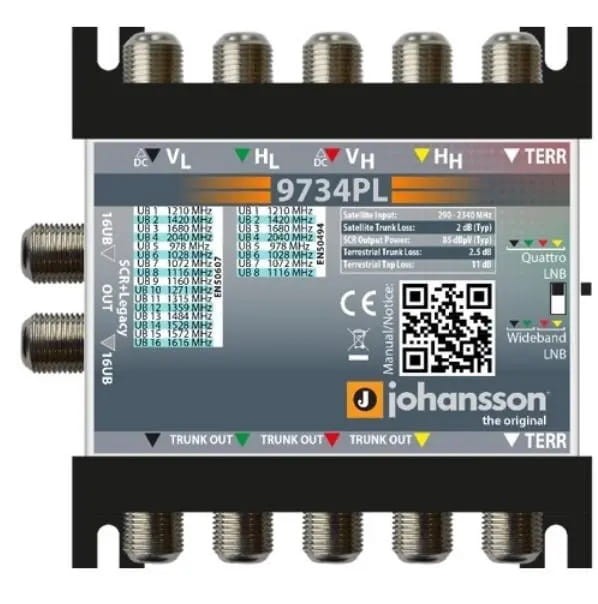

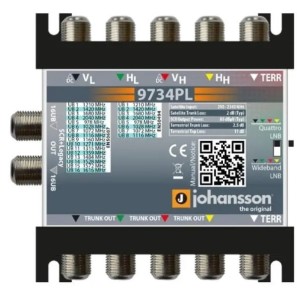

Multiswitch Unicable II 5/2 Johansson 9734PL

Multiswitch Unicable II 5/2 Johansson 9734PL

Multiswitch przelotowy Johansson 9734PL idealnie nadaje się do rozbudowy klasycznej instalacji multiswitchowej o technologię jednokablową Unicable I/II. Multiprzełącznik może współpracować z klasycznym konwerterem Quattro lub z Wideband. Multiswitch posiada aktywny tor satelitarny więc można go łączyć kaskadowo z kolejnymi multiswitchami UniCable oraz klasycznym multiswitchem bez utraty sygnału. Dodatkową zaleta multiswitcha jest wejście DVB-T2. Multiswitch Johansson umożliwia w bezinwazyjny sposób rozbudować większość obecnych instalacji multiswitch-owych o dostarczenie dodatkowych sygnałów satelitarnych po istniejącym przewodzie antenowym.

Urządzenie szczególnie polecane w sytuacjach, gdy chcielibyśmy rozbudować istniejącą instalację multiswichową jak najmniejszym kosztem do 16+16 niezależnych sygnałów obsługujących technologię jednokablową.

Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

 Cechy produktu:

• Lista kanałów UNICABLE zgodna z odbiornikami Cyfrowego Polsatu oraz Canal+
• Obsługa 16 pasm na jednym wyjściu
• Obsługa konwerterów: Quattro oraz WideBand
• Automatyczny poziom wzmocnienia AGC
• Obsługa standardów Unicable I oraz Unicable II

Przykładowe zastosowanie Multiswitch Unicable II 5/2 Johansson 9734PL

Powyższy schemat z przykładowym wykorzystaniem konwertera typu Wideband. Konwerter Wideband zamocowany na czaszy anteny satelitarnej podłączony jest do multiswitcha z obsługą systemu Unicable II. Multiswitch dodatkowo umożliwia dołączenie sygnału z anteny naziemnej. Tak zsumowany sygnał zostaje wyprowadzony poprzez złącze Unicable (SCR) i może zostać podzielony pasywnym rozgałęźnikiem. Do ewentualnego rozdzielenia sygnału satelitarnego i naziemnego najlepiej zastosować gniazdo RTV/SAT.

Na powyższym schemacie pokazano sposób użycia Multiswitch Unicable II 5/2 Johansson 9734PL. Instalacja z konwerterem typu Quattro oraz rozgałęźnikiem 4-wyjściowym pozwoli na podłączenie w 4 punktach dostępowych (pokojach) 4 telewizorów z możliwością odbioru sygnału naziemnego DVB-T/T2 i(lub) radio oraz 4 dekoderów (tunerów) satelitarnych.

Dane techniczne multiswitcha Johansson 9734PL:

• Wejścia: 4 + 1
• Wyjścia: 4 + 1
• Częstotliwość [MHz]: 5 - 862 / 290 - 2340
• Częstotliwość wyjściowa odbiornika [MHz]: 5 - 862 / 950 - 2150
• Strata sygnału na przelocie [dB]: 2.5/2
• Ilość wyjść dCSS/dSCR: 2
• Rodzaj złącz wyjściowych dCSS/dSCR: 75 Ohm, gniazdo typu F (żeńskie)
• dCSS/dSCR UBs: 16 + 16
• Poziom wyjściowy dCSS/dSCR [dBuV]: 85
• Straty w kanale zwrotnym [dB]: >= 8 dB (typ 12)
• Straty na odgałęzieniu: brak, AGC (automatyczna regulacja wzmocnienia)
• Strata sygnału DVB-T/kablowy [dB]: -11
• Pasmo i wybór polaryzacji: Napięcie uniwersalnego konwertera, DiseqC 1.0 (jednokierunkowy),
• DiseqC 2.0 (dwukierunkowy), standard EN 50494 (SCD), standard EN 50607 (SCD 2), SKY UK standard
• Maksymalny pobór prądu: < 320mA @ 13 Volt
• Zasilanie: z odbiornika STB, power inserter, lub z wejścia (VL&VH)
• Power inserter (2460 + 9669 dostępne osobno): 3A max, 20V
• Wymiary [mm]: 92x90x40
