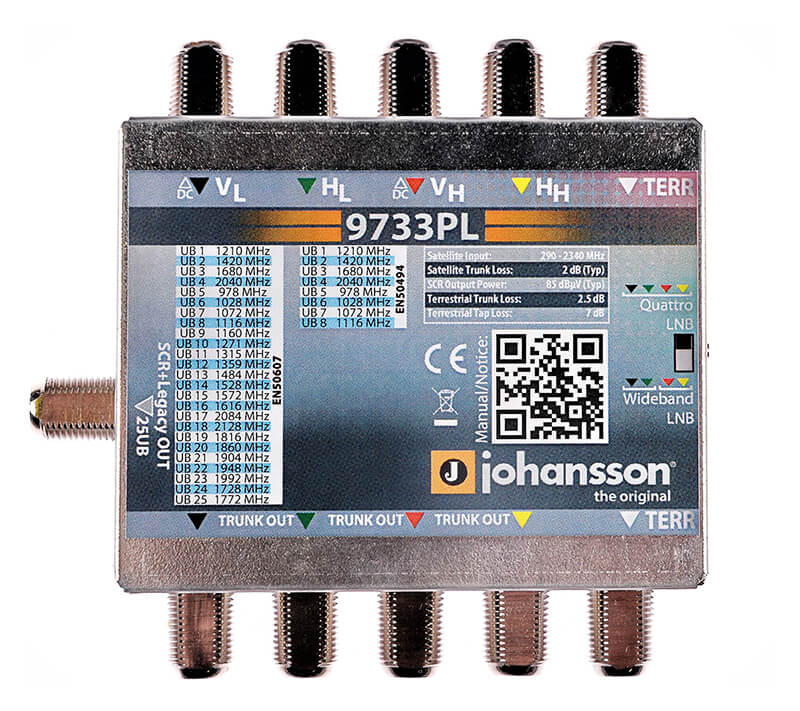

Multiswitch Unicable II 5/1 Johansson 9733PL to urządzenie, które oferuje możliwość połączenia sygnału telewizji naziemnej i satelitarnej i podzielenia go do 16 punktów odbioru (odbiorników). Multiswitch posiada 4 wejścia dla konwertera satelitarnego typu Quattro. Możemy również podłączyć 2 konwertery typu Wideband.
W takiej konfiguracji urządzenie będzie mogło odbierać sygnał z dwóch satelitów. Na multiswitchu znajduje się przełącznik, którym wybieramy odpowiedni typ konwertera.

Multiswitch Unicable II 5/1 Johansson 9733PL posiada przejście sygnału satelitarnego i telewizji naziemnej tak więc możemy go także zamontować do istniejącego już multiswitcha w instalacji. Pozwoli nam to w lokalu do którego został doprowadzony jeden przewód na użytkowanie kilku odbiorników satelitarnych. Warunkiem jaki muszą spełniać dekodery to obsługa standardów Unicable lub Unicable II.

Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

 Cechy produktu:

• standard Unicable I EN50494, 8 kanałów
• standard Unicable II EN50607, 32 kanały programowalne
• wsparcie dla konwerterów Quattro i Wideband
• 4 wejścia sat
• 1 wejście tv naziemnej/radio
• 4 przejścia sygnału sat
• 1 przejście sygnału tv naziemnej/radio
• automatyczne wykrywanie SCR i Legacy Mode
• obsługuje wszystkie standardy SCR
• ultra kompaktowa obudowa

Przykładowe zastosowanie Multiswitch Unicable II 5/1 Johansson 9733PL

Powyższy schemat z przykładowym wykorzystaniem konwertera typu Wideband. Konwerter Wideband zamocowany na czaszy anteny satelitarnej podłączony jest do multiswitcha z obsługą systemu Unicable II. Multiswitch dodatkowo umożliwia dołączenie sygnału z anteny naziemnej. Tak zsumowany sygnał zostaje wyprowadzony poprzez złącze Unicable (SCR) i może zostać podzielony pasywnym rozgałęźnikiem. Do ewentualnego rozdzielenia sygnału satelitarnego i naziemnego najlepiej zastosować gniazdo RTV/SAT.

Na powyższym schemacie pokazano sposób użycia Multiswitch Unicable II 5/1 Johansson 9733PL. Instalacja z konwerterem typu Quattro oraz rozgałęźnikiem 4-wyjściowym pozwoli na podłączenie w 4 punktach dostępowych (pokojach) 4 telewizorów z możliwością odbioru sygnału naziemnego DVB-T/T2 i(lub) radio oraz 4 dekoderów (tunerów) satelitarnych.

Dane techniczne multiswitcha Johansson 9733PL:

• Wejścia: 4 + 1
• Przejście sygnału: 4 + 1
• Częstotliwość wejścia: 5-862 / 290-2340Mhz
• Częstotliwość wyjściowa: 5-862 / 950–2150Mhz
• Tłumienie przejścia sygnału: 1
• Wyjścia dCSS / dSCR: 1
• Złącze wyjściowe dCSS / dSCR:75 Ohm typu F (żeńskie)
• Kanały dCSS / dSCR: 16
• Poziom wyjściowy dCSS / dSCR:  85dBµV
• Tłumienie powrotne: > = 8 dB (Typ 12)
• Tap tłumienie: Nie dotyczy, AGC (automatyczna kontrola wzmocnienia)
• Tłumienie naziemna / kablowa:  -7dB
• Wybór pasma i polaryzacji     -     Uniwersalne napięcie  LNB
• Obsługa DiSEqC 1.0 (jednokierunkowy)
• Obsługa DiSEqC 2.0 (dwukierunkowy)
• Norma EN 50494 (SCD)
• Norma EN 50607 (SCD 2)
• Standard Cyfrowy Polsat i CANAL+
• Maksymalny pobór prądu DC: <320 mA przy 13 woltach
• Zasilanie: z STB, zasilacza lub przez przejście sygnału (VL&VH)
• Zasilacz (2460 + 9669 dostępne osobno): 3A maks., 20 V.
• Wymiary: 92x90x40 mm

Multiswitch współpracuje z dekoderami:

• Evobox PVR,(Unicable I/II),
• Mini HD 2000,
• HD 3000,
• HD 5000,
• HD 5500s,
• HD 6000 i
• PVR HD 7000 (Unicable I),
• 4K UltraBOX+ (Unicable I/II),
• mediaBOX+ (ADB ITI-3740SX),
• turboBOX+ (ABD ITI-5720SX),
• wifi Premiumbox+ (ADB NCP-4740SF),
• BOX+ (uwaga - tylko ADB ITI-2849/2850/2851S),
• PVR BOX+ (uwaga - tylko ADB ITI-5800SX, znany jako nbox recorder).
