Miernik Amiko TSC 1270

Opis
Miernik Amiko TSC 1270
Amiko TSC 1270 jest miernikiem do pomiaru sygnału satelitarnego DVB-S2, naziemnego DVB-T i DVB-T2 oraz kablowego DVB-C. Urządzenie obsługuje konwertery Unicable oraz Unicable II. Wbudowany kompas pozwala określić przybliżony kierunek, a czujnik pochylenia pokazuje kąt pod jakim powinna być ustawiona antena. Oczywiście parametry te mamy zobrazowane liczbowo na ekranie urządzenia. Funkcja zasilania konwertera umożliwia ustawianie anteny bez podłączanie dekodera, a parametry takie jak: VBER, CNER, CNR pozwalają na precyzyjne ustawienie anteny.
Menu główne. Do wyboru mamy opcje: telewizja satelitarna, naziemna, kablowa, analogowa i ustawienia miernika.
Menu satelitarne. Dostępne opcje to Pomiar, w którym znajdziemy takie dane jak częstotliwość, polaryzacja i FEC danego transpondera ( do wyboru osiem transponderów - można edytować), typ konwertera, napięcie zasilające, prąd, siła i jakość sygnału, CBER, VBER, CNR, link margin i Freq OFS. Edycja satelity - tutaj dodajemy, usuwamy, edytujemy i zapisujemy transpondery. Wiele transponderów - tu możemy zobaczyć siłę i jakość czterech transponderów na wykresie. Spectrum - wykres w dBuV zadanego zakresu częstotliwości. Obliczanie kątów - tutaj po wpisaniu własnej lokalizacji dowiemy się jaki powinien być kierunek i kąt pochylanie anteny. Identyfikacja SAT -tu dowiemy się czy ustawiliśmy tego satelitę, którego chcieliśmy.
W menu naziemnym możemy wybrać skanowanie kanałów DVB-T i DVB-T2, mamy skanowanie pojedynczej częstotliwości i pełnego zakresu, po którym możemy stworzyć listę aktywnych częstotliwości, podgląd spectrum i wykres z siłą i jakością sygnału sygnału dla kilku częstotliwości. Możemy także włączyć zasilanie dla wzmacniacza anteny w zakresie od 5 do 24V.
Menu kablowe jest podobne do naziemnego. Mamy systemy DVB-C i DVB-C2 oraz dodatkowo możemy podglądnąć nachylenie zbocza.

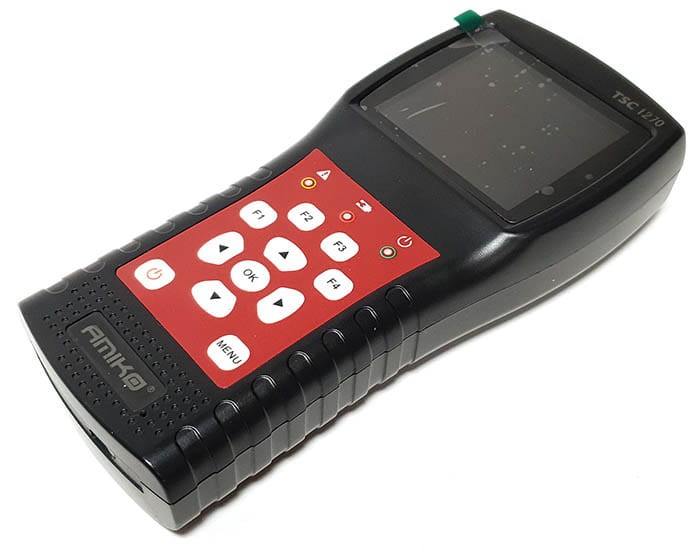

Miernik jest bardzo poręczny, można obsługiwać go jedną ręką, posiada wbudowany kolorowy wyświetlacz o przekątnej 2,3 cala. Dodatkowy pokrowiec w komplecie wraz z paskiem ułatwi pracę i zabezpieczy miernik przed pracą w trudnych warunkach. Klapka pokrowca może być przytrzymana na rzepach tak by tworzyć osłonę przed mocnym słońcem i polepszyć widoczność wyświetlacza.
W zestawie znajduje się zasilacz sieciowy oraz samochodowy. Przejściówki do podłączenia przewodów do miernika, pokrowiec i pasek.
Cechy produktu Amiko TSC 1270:
- Pomiar DVB-S/S2/T/T2/C2
- Zabezpieczenie LNB przed zwarciem
- Kolorowy wyświetlacz LCD 2,3 cala z regulacją podświetlenia
- Powiadomienia dźwiękowe
- Możliwość aktualizacji oprogramowania przez USB
- Baza danych może być edytowana na komputerze i przesłana przez USB do urządzenia
- Pomiar parametrów SNR, CBER, VBER dla DVB-T
- Pomiar parametrów SNR, PBER, PER dla DVB-C
- Pomiar parametrów CNR, PWR dla DVB-S2
- Diagram konstelacji dla DVBS/S2 z 8PSK , QPSK, 16APSK, 32APSK
Wejścia/wyjścia miernika:
- Wejście anteny naziemnej DVB-T lub sygnału DVB-C
- Wejście anteny satelitarnej DVB-S2
- Wejście mini USB - komunikacja oraz ładowanie akumulatora.
Parametry techniczne miernika Amiko TSC 1270:
DVB-S2
- Zakres częstotliwości DVB-S2 950-2150 MHz
- Modulacja QPSK, 8QPSK,16APSK, 32APSK
- Zakres poziomu wejściowego 35 - 90 dBuV
- Moc dla LNB 18V, 13V, AUTO, OFF
- DiSEQC1.0(LNB1~LNB4), DiSEQC1.1(LNB1~LNB16)
DVB-T/T2
- Zakres częstotliwości DVB-T 177,50 - 858 MHz
- Pasmo 6, 7 i 8 MHz
- Modulacja QPSK, 16QAM, 64QAM, 256QAM
- Zakres poziomu wejściowego 30 - 100 dBuV
DVB-C/C2
- Zakres częstotliwości DVB-C 212 - 668 MHz
- Modulacja 16 / 32 / 64 / 128 / 256 QAM
- Zakres poziomu wejściowego 30 - 100 dBuV

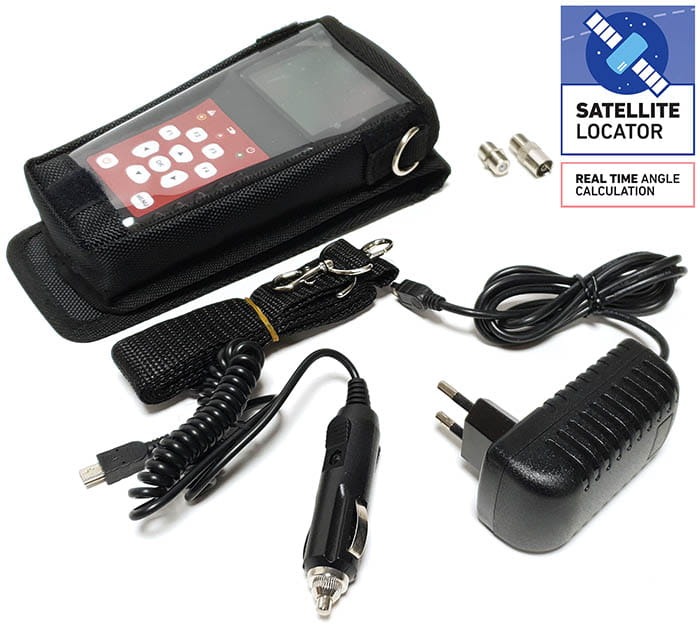

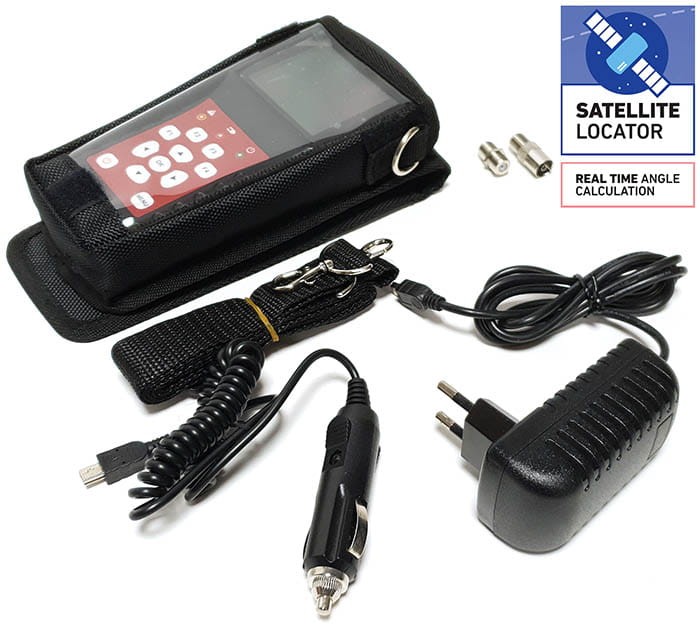

Zestaw Amiko TSC 1270 zawiera:
- Miernik Amiko TSC 1270
- Pokrowiec na miernik
- Pasek
- Zasilacz 12V mini
- Ładowarka samochodowa
- Przejściówka łącznik FF (beczka)
- Przejściówka gniazdo F wtyk TV
- Instrukcja na płycie CD (j. angielski)
Wyświetlane są wszystkie opinie (pozytywne i negatywne). Nie weryfikujemy, czy pochodzą one od klientów, którzy kupili dany produkt.
Radek
Poręczny, łatwy w użyciu i do tej pory niezawodny. Jak za te pieniądze sprzęt bardzo dobry.
Explorator 5203
Bardzo uniwersalny,pomocny w pracach instalacyjnych.Wart swojej ceny.
Pan Miernik
Uwaga : Istnieją dwa warianty TSC 1270. Jeden ma wbudowany kompas i czujnik pochylenia, a drugi (nowszy?) już tego nie ma. Wbudowana baza danych (tylko 18 satelitów) satelity jest częściowo nie aktualna przez co może sprawiać wrażenie ze nie znajduje Hot Birda czy Astry. Ręcznie uaktualnienie/uzupełnienie bazy danych (Frequency, Polarization, Symbol Rate) rozwiązuje ten problem. Od tego momentu miernik działa i spełnia swoje zadanie.
Piotr
Bardzo fajny miernik. W tej cenie rewelacja. Warto od razu wkręcić przejściówki przez metalowe obręcze w futerale, co przy przypadkowym pochyleniu w dół zabezpieczy miernik przed wysunięciem. U mnie w trybie skanowania nie wykrywał kanału 39 nadawanego w DVB-T, ale na ekranie pomiaru wystarczyło ręcznie zmienić na standard DVB-T i miernik sam zapamiętał ustawienia. Potem za każdym razem wykrywał kanał 39 w wybranym standardzie nadawania. Można też edytować, dodać lub usunąć kanał. Banalnie prosta obsługa. Może przydałaby się tylko mała latarka LED i pokazywanie w pętli parametrów chociaż 6 lub 8 a nie 4 kanałów. Ze strony producenta ściągnąłem loader i firmware, ale okazało się, że mój miernik ma nowszy soft, więc nic nie uaktualniałem. Może gdzieś w internecie jest nowszy soft, chociaż z numeru seryjnego mojego miernika wynika, że został wyprodukowany w 2023 r. i ma wersję sprzętu 1.2, a oprogramowania 2.7, czyli może najnowszą. Ogólnie jestem bardzo zadowolony z tego miernika. Zdjęcia tego nie oddają, ale ma on naprawdę wystarczająco duży i wyraźny ekran, przez co pracuje się bardzo komfortowo i przyjemnie, nawet w trybie spectrum. W ogóle sprawia wrażenie droższego sprzętu, czego nie można powiedzieć o większości właśnie droższych odpowiednikach. Są one reklamowane jako profesjonalne mierniki, choć wcale lepiej nie wskazują parametrów lub wskazania skaczą jak na huśtawce, a kosztują 3 razy więcej. Dlatego dla moich potrzeb sprzęt prawie idealny.
aMator
@Piotr: Też posiadam miernik z oprogramowaniem w wersji 2.7. Pisałem do producenta w sprawie loadera, edytora i aktualizacji, w odpowiedzi dostałem link do wersji 2.5.bin, ale będę jeszcze cisnął w sprawie nowszej wersji. U mnie nie wykrywało kanału 34 DVB-T, potem już miernik działał bezproblemowo. Potwierdzam też opinię @Pan Miernik - moje urządzenie nie ma kompasu ani czujnika pochylenia.
LuxMikado
@aMator a powiedz mi gdzie pisałeś do producenta? Nie widzę nigdzie ani adresu email ani formularz kontaktowy nie działa. Ja zakupiłem jedną sztukę w innym sklepie ale po jednym dniu padł i się nie włączył (cóż zdarza się). Aleeee TSC-1270 na nowym oprogramowaniu (2.7) ma problem z MER - STRASZNIE GO ZAWYŻA. Był u mnie kolega z profesjonalnym miernikiem i na kanale 21 mam MER 28dB a według TSC-1270 to mam MER 40dB - takie rozjazdy kompletnie dyskwalifikują urządzenie. Na oprogramowaniu 2.7 widzę znikł parametr SNR i jest samo MER. Chyba się walnęli... ten MER to chyba jest SNR to taki wysoki MER nie jest możliwy.
aMator
@LuXMikado: trzeba dobrze poszukać; pisałem na sales [at] amikostb,com. Szukałem też informacji na forum,volsat,com.ua. Póki co, ze swojego miernika jestem zadowolony, zestroiłem porządnie swoją instalację, przeanalizowałem kablówkę teściowej, bo ichni fachoffcy to totalna spychologia i już wiem co w kablu piszczy. Trochę doskwiera mi tylko brak podglądu programu, bo to może być przydatne przy występowaniu zakłóceń, ale taki Amiko Multi Tracker 3 był już poza zasięgiem mojego budżetu.
LuxMikado
@aMator na razie testuję mierniki. Nie mogłem odpisać na Emi bo jako nowy mam blokadę. Miałem kontakt z miernikiem Rover 5 Lite i ten [1270] tragicznie przekłamuje MER nawet o [+12dB]. Plus jego jest taki, że ma dość sprawny CBER, zawyżony delikatnie ale sprawny. Na plus jest spectrum... byle jakie ale jest i to kolejny plus. Czemu pytam o kontakt? Może jak by zestroili jeszcze ten MER i zrobili aktualizację, to urządzenie dało by się używać lepiej, bo MER jest przekłamany strasznie. A jak by nie miał CBER dość sprawnego to możnaby to wywalić na śmietnik.
kogut117
Zalecam aktualizację oprogramowania z 2.7 na 2.8. Mi na 2.7 tak się raz zaciął, że musiałem go rozkręcić i ręcznie baterię wypiąć aby zresetować. Na oprogramowaniu 2.8 jest już SNR. A, żeby zainstalować na windows 11 to polecam tryb awaryjny (sterowniki na win 10 nie wchodzą na 11).
