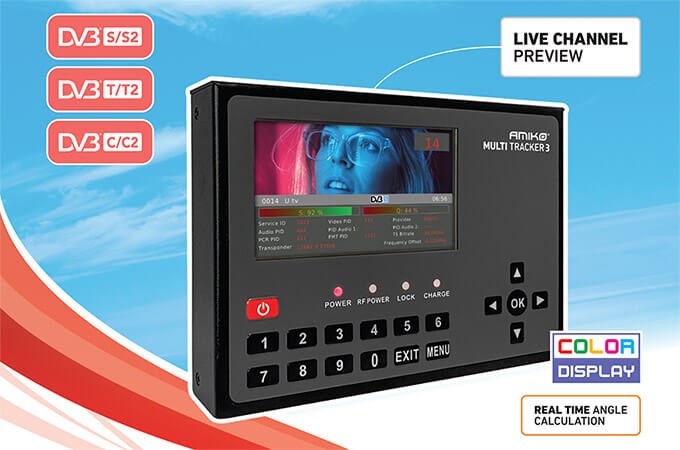

Amiko Multi Tracker 3 - miernik DVB-S/S2, DVB-T/T2, DVB-C/C2

Amiko Multi Tracker 3 jest zaawansowanym miernikiem do przeprowadzania analizy sygnału standardów DVB-T/T2, DVB-S/S2, DVB-C/C2 z kodekami MPEG4, MPEG4-AVC / H.264 and H.265 / HEVC. Pozwoli nie tylko na precyzyjne ustawienie anteny naziemnej czy satelitarnej ale również pomiar mocy i jakości sygnału w każdym punkcie instalacji antenowej.

Miernik sygnału wyposażony jest w jasny, kolorowy i czytelny wyświetlacz AMOLED o przekątnej 5-cali. Daje możliwość zarówno zobrazowania parametrów sygnału jak i podglądu poszczególnych kanałów.

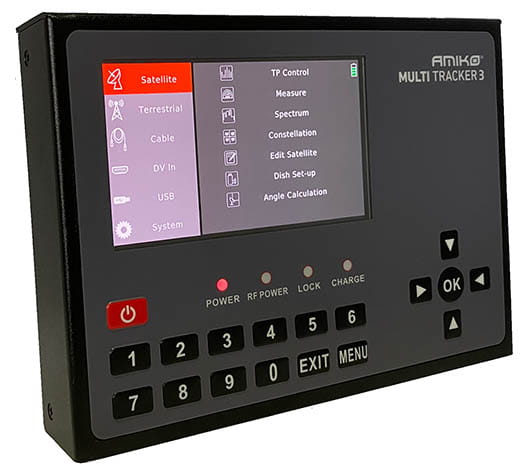

Menu główne posiada 6 pozycji:

• Satelita - pomiar sygnału telewizji satelitarnej
• Terrestrial - pomiar sygnału telewizji naziemnej
• Cable - pomiar sygnału telewizji kablowej
• DV in - podgląd sygnału z wejścia HDMI miernika
• USB - aktualizacja oprogramowania
• System - informacje o systemie

Funkcje pomiaru sygnału satelitarnego:

TP Control - pokazuje wskazania dla czterech wybranych transponderów na jednym ekranie.

Pomiar - mocy (dBuV) i jakości sygnału (CBER, LBER) Możemy przełączać się między satelitami oraz zmieniać transpondery.

Widmo - wyświetla wykres widma sygnału wejściowego. Można zawężać lub rozszerzać zakres analizy: 200, 400, 800 i 1200 MHz. Możliwość zmiany napięcia sterującego 13/18V oraz LO Low i LO High.

Konstelacja - analizuje i obrazuje sygnał wejściowy wybranej częstotliwości. Moc sygnału dBuV, moc i jakość na wskaźnikach procentowych. Stosunek C/N oraz parametr CBER.

Edycja satelity - można edytować, dodawać i usuwać satelity z listy , a także wybrane transpondery z satelity.

Konfiguracja anteny - ustawienia typu konwertera, zasilania, ewentualnego przełącznika DiSEqC czy obrotnicy

Obliczanie kąta - możliwość obliczenia kąta azymutu i elewacji montowanej anteny satelitarnej dla dowolnej lokalizacji oraz wybranego satelity.

Funkcje pomiaru sygnału naziemnego:

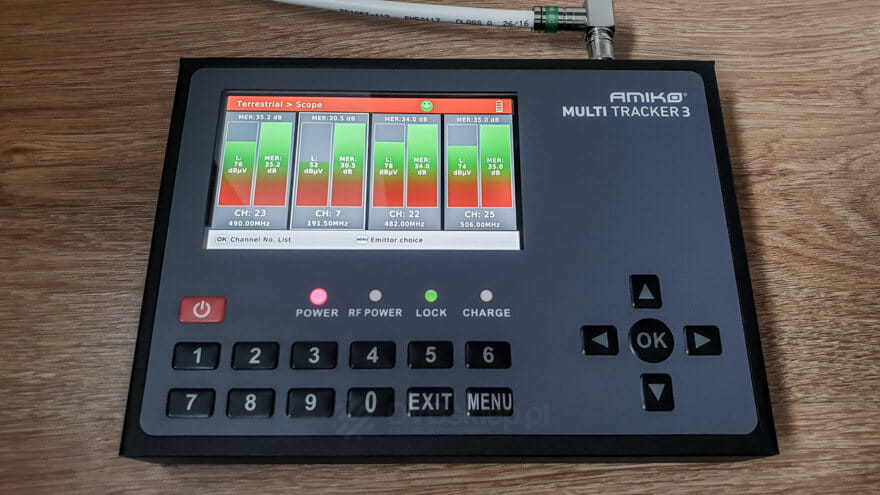

Zakres - miernik analizuje cztery wybrane kanały (multipleksy) podając dla każdego z nich parametr mocy i jakości sygnału.

Pomiar wszystkich parametrów sygnału - mocy i jakości (CBER, VBER, MER) wraz ze wskazaniem standardu (DVB-T/T2). Dla szybszego sprawdzenia parametrów interesujących nas kanałów możemy szybko wybrać obszar (w tym przykładzie: Kraków) co ograniczy nam listę kanałów (CH:) tylko do tych jakie przypisaliśmy do danego obszaru.

Widmo - pełny podgląd na cały zakres częstotliwości przy określeniu centralnej częstotliwości. Można zawężać lub rozszerzać zakres analizy: 200, 400, 600 i 800 MHz.

Konstelacja analizuje sygnał wybranej częstotliwości (kanału) poprzez podanie wartości parametrów MER, CBER oraz mocy sygnału dBuV.

Tabela częstotliwości - możemy edytować częstotliwość dla każdego kanału oraz jego standard (DVB-T/T2) i pasmo (6, 7, 8 MHz).

Lista nadajników - możemy stworzyć listę nadajników lub obszarów gdzie dokonujemy pomiarów i wybrać kanały jakich pomiar na danym obszarze nas interesuje. Dzięki temu szybciej poruszamy się między kanałami bez potrzeby "przewijania" kanałów na liście jakie nie są dla nas istotne.

Cable

Funkcje pomiaru i analizy sygnału DVB-C/C2. Funkcje te są zbliżone do funkcji dla telewizji naziemnej.

DV In

Włączenie funkcji podglądu z zewnętrznego źródła sygnału podłączonego przez HDMI. W przykładzie został podłączony zewnętrzny tuner z systemem Android.

USB

Funkcja umożliwiająca aktualizację oprogramowania.

System

Ustawienie systemowe i podgląd wersji oprogramowania.

Podgląd kanału "na żywo"

Miernik Amiko Multi Tracker 3 daje możliwość podglądu kanałów naziemnych, satelitarnych i kablowych. Miernik nie umożliwia podglądu obrazu z kanałów 4K.

Zestaw Amiko Multi Tracker 3 zawiera:

• Miernik Amiko Multi Tracker 3
• Futerał ochronny wraz z paskiem
• Ładowarkę 230 V
• Ładowarkę 12V do gniazda zapaliczki w samochodzie
• Kabel 3 x RCA na jack 4 pin
• Przejściówki gniazdo F na gniazdo TV, gniazdo F na gniazdo F (beczka)
• Płyta CD z instrukcją .pdf w j. angielskim

Amiko Multi Tracker 3 w futerale ochronnym

Dane techniczne miernika Amiko Multi Tracker 3:

DVB-T

• Bit Error Rate: CBER (before Viterbi):1E-7–1E-3 VBER(before Reed Solomon):1E-7–1E-3
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• MER: 5 - 35dB
• Bandwidth: 6MHz, 7 MHz, 8 MHz
• FFT type: 2k, 8k
• Constellation: QPSK, 16QAM, 64QAM
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval: auto
• Spectrum inversion: auto
• Video Decoding: MPEG4, MPEG4-AVC / H.264 and H.265 / HEVC
• Audio Decode: MPEG1, MPEG2 ISO/IEC 13818-3 LAYER I&II

DVB-T2/ T2 Lite

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 1.7MHz, 5MHz, 6MHz, 7 MHz, 8 MHz
• Mode: SISO, MISO, PLP single or multiple
• FFT type: 1k, 2k, 4k, 8k, 16k, 32k + extended bandwidth
• Constellation: QPSK, 16QAM, 64QAM, 256QAM
• Viterbi rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 1/3, 2/5
• Guard interval: auto
• Spectrum inversion: auto
• Video Decoding: MPEG4, MPEG4-AVC / H.264 and H.265 / HEVC
• Audio Decode: MPEG1, MPEG2 ISO/IEC 13818-3 LAYER I&II

DVB-C

• Bit Error Rate: CBER(before Reed Solomon): 1E-7–1E-3/PER(Packet Error Rate): 1E-6–1E-2
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 20 - 40dB
• Symbol rate: 1.7 to 7.2 Msym/s
• Constellation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Spectrum inversion: auto
• Video Decoding: MPEG4, MPEG4-AVC / H.264 and H.265 / HEVC
• Audio Decode: MPEG1, MPEG2 ISO/IEC 13818-3 LAYER I&II

DVB-C2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 6MHz, 8 MHz
• FFT type: 4k
• Constellation: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
• Viterbi rate: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• Guard interval: auto
• Spectrum inversion: auto
• Video Decoding: MPEG4, MPEG4-AVC / H.264 and H.265 / HEVC
• Audio Decode: MPEG1, MPEG2 ISO/IEC 13818-3 LAYER I&II

DVB-S

• Bit Error Rate: CBER (before Viterbi): 1E-7 – 1E-3 /VBER (before Reed Solomon): 1E-7– 1E-3
• Frequency range: 950-2150MHz
• Power level: 35-115 dBμV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
• Spectrum inversion: auto

DVB-S2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 /LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 950-2150MHz
• Power level: 35-115 dBμV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK, 8PSK
• Viterbi rate: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Spectrum inversion: auto
