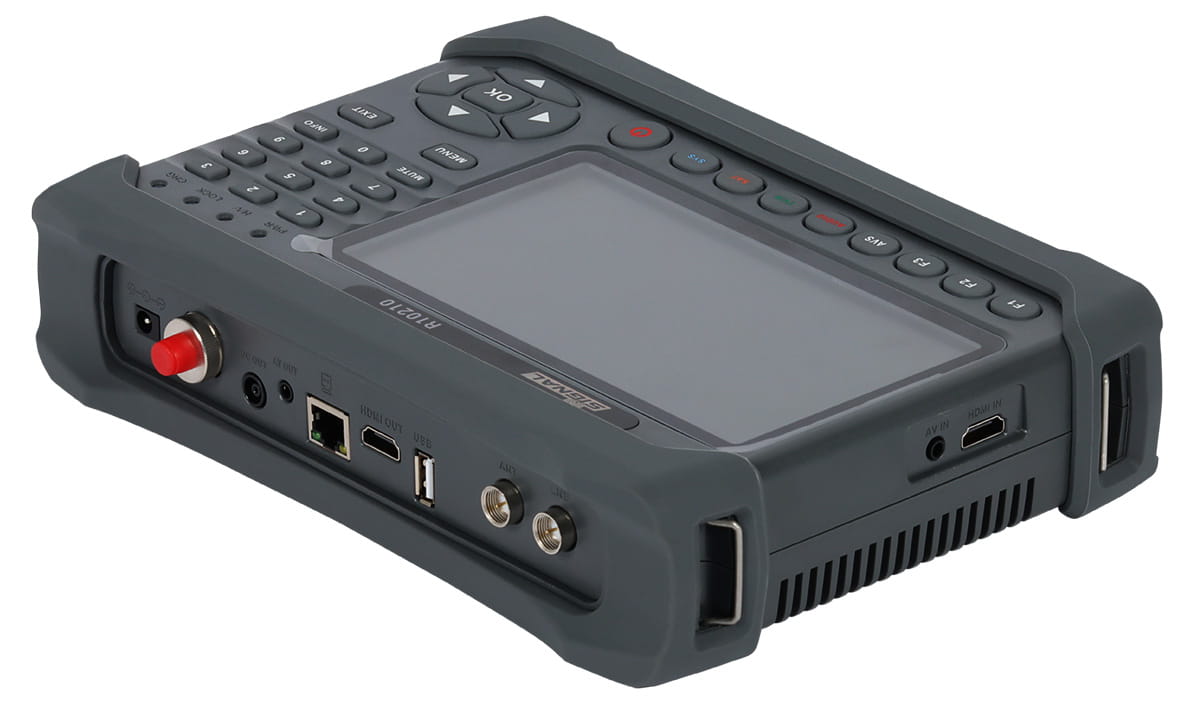

Miernik sygnału DVB-T/T2/C DVB-S/S2 ST-6986 Signal

Miernik sygnału DVB-T/T2/C DVB-S/S2 ST-6986 Signal

Miernik sygnału ST-6986 marki Signal umożliwia pomiar sygnałów: satelitarnego DVB-S/DVB-S2,  naziemnego DVB-T/T2 w kompresji HEVC H.265 10 Bit oraz sygnału DVB-C. W urządzeniu zamontowano kolorowy wyświetlacz LCD wykonany w technologii TFT o wielkości 7". Doskonały do włączania każdej instalacji TV/SAT. Za pomocą Signal ST- 6986 ustawimy dowolną antenę telewizji naziemnej oraz satelitarnej, nastroimy filtry, dobierzemy wzmacniacz itd. W urządzeniu zainstalowano tuner zapewniający stały podgląd ustawianego kanału oraz analizator rozkładu widma. Ekranowy podgląd kanałów oraz intuicyjna obsługa gwarantują szybką realizację każdej instalacji. Niewątpliwą zaletą urządzenia jest przejrzyste menu ułatwiające pracę dla osób z niewielkim doświadczeniem w tej dziedzinie.Dodatkowo zewnętrzne wejście i wyjście HDMI można podłączyć do źródła sygnału za pomocą kabla HDMI, a obraz można wyświetlić na telewizorze.Podłączając światłowód do portu optycznego instrumentu, można zmierzyć moc optyczną sygnału o wybranej długości fali.

Cechy produktu Miernik sygnału DVB-T/T2/C DVB-S/S2 ST-6986 Signal:

• Obsługuje DVB-T/T2/C oraz DVB-S/S2
• Pomiar DVB-T2 z H.265/HEVC 10 bit

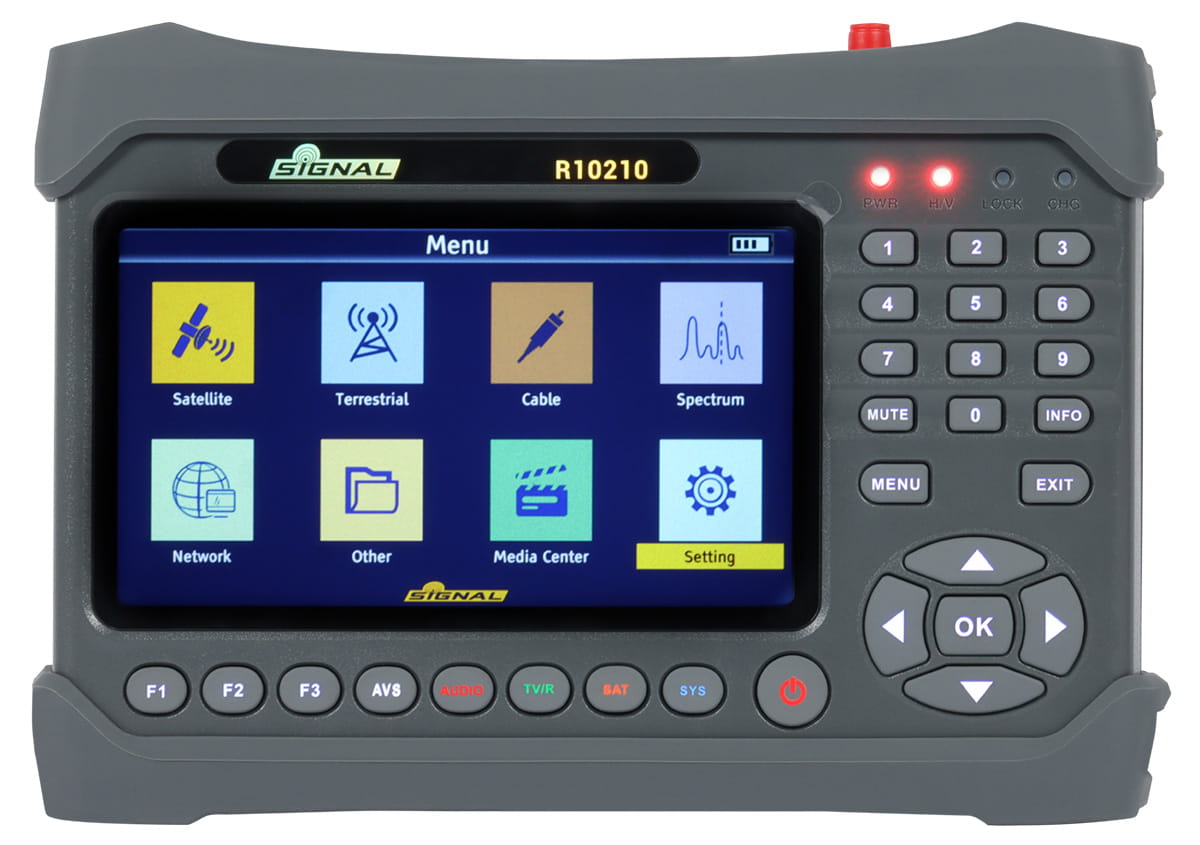

• Podgląd odbieranego kanału na wyświetlaczu LCD wielkości 7"
• Wbudowany dekoder wideo: MPEG-2/H.264/H.265
• Obsługa DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband
• Złącze USB (możliwość zrobienia zrzutu ekranu z aktualnego pomiaru sygnału)
• Wskazanie siły i jakości sygnału
• Menu w języku polskim
• Procentowe wskazanie jakości sygnału
• Miernik mocy optycznej
• Pomiar wszelkich niezbędnych parametrów sygnału takich jak: poziom sygnału wyrażany w dBμV, C/N, BER, MER
• Analizator widma sygnału
• Wykres konstelacji
• Sygnał dźwiękowy znalezienia satelity (możliwość wyłączenia)
• Ładowarka samochodowa w komplecie
• Akumulator Li-On 7.4 V/5000 mAh
• Możliwość edycji satelity, transpondera, częstotliwości
• Zabezpieczenie przed zwarciem w torze satelitarnym (LNB)

Miernik pozwala na pomiar parametrów naziemnej TV cyfrowej DVB-T2: poziom sygnału wyrażany w dBμV, C/N, MER.

Widok analizy rozkładu widma naziemnej telewizji cyfrowej DVB-T/T2.

Wykres konstelacji

Miernik pozwala na pomiar parametrów telewizji satelitarnej DVB-S/S2: poziom sygnału wyrażany w dBμV, C/N, MER.

Miernik posiada wbudowany tuner umożliwiający stały podgląd ustawianego kanału.

Dane techniczne miernika sygnału DVB-T/T2/C DVB-S/S2 ST-6986 Signal:

• Typ miernika: Combo
• Marka: Signal
• Model: ST-6989
• Mierzone parametry: Poziom mocy sygnału, MER, BER, C/N
• Analizator widma: Tak
• Pomiar mocy optycznej: Tak
• Podgląd kanałów: Tak

Tuner DVB-T/T2/C

• Zakres częstotliwości: 48-862 MHz
• Poziom sygnału: -20...+80 dBm
• Zasilanie anteny: 5, 12, 24 V
• Złącze: gniazdo F

Tuner DVB-S/S2

• Zakres częstotliwości: 950-2150 MHz
• Poziom sygnału: -20 - +80 dBm
• Obsługiwane konwertery: Fullband, Unicable (dCSS), Unicable (dSCR), Wideband
• DiSEqC: Tak - 1.0, 1.1, 1.2
• Zasilanie konwertera: 13/18 V (max. 400 mA)
• Złącze: gniazdo F

Miernik mocy optycznej

• Zakres pomiaru: -40 - +23 dBm
• Długość fali: 1330, 850, 1300, 1310, 1490, 1550, 1625 nm
• Złącze: FC/PC

Podgląd kanałów

• Wyświetlacz: 800 x 3(RGB) x 480 px
• Obsługiwany kodek wideo: HEVC, MPEG-2, MPEG-4/H.264, H.265

Zasilanie

• Pobór mocy: max 10 W
• Akumulator: Li-Ion 7,4 V
• Pojemność: 5000 mAh

• Dodatkowe złącza: A/V, HDMI, RJ-45, USB
• Akcesoria: ładowarka sieciowa, ładowarka samochodowa
• Wymiary : 250x165x40 mm
• Masa: 1 kg
