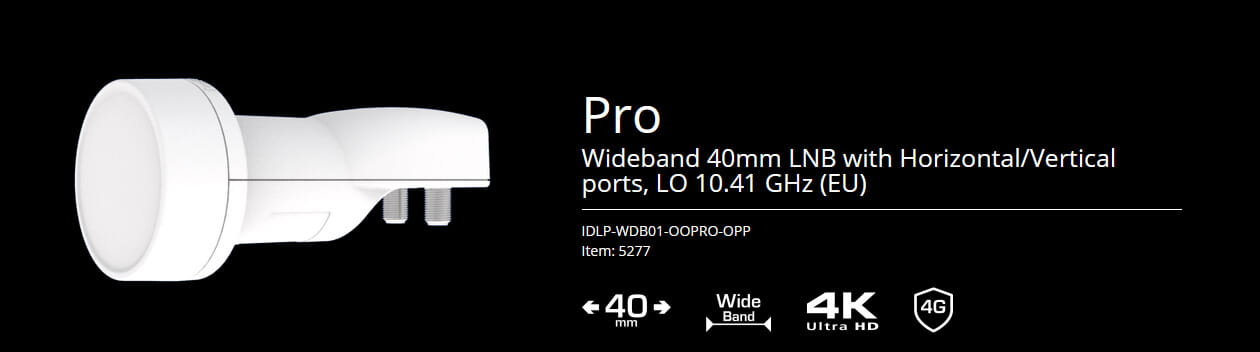

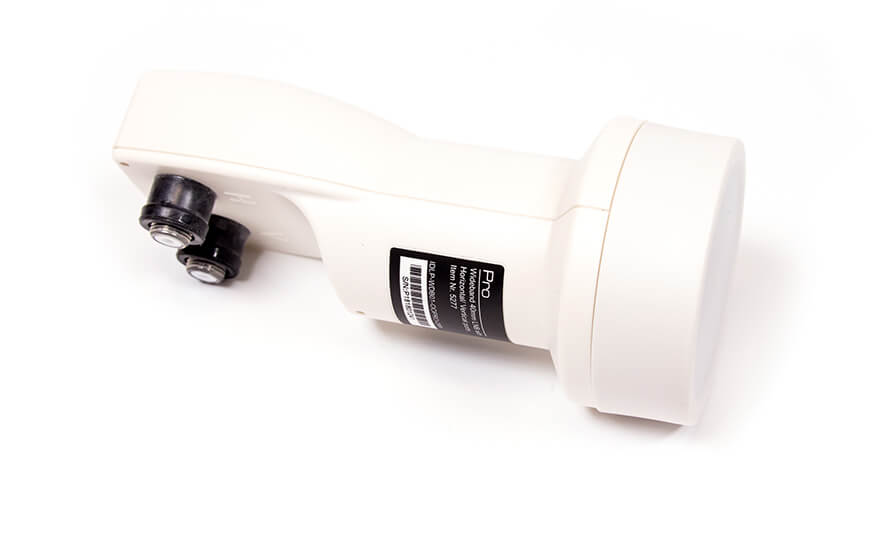

Konwerter Wideband Inverto

Konwerter Wideband Inverto

Konwerter Wideband jest konwerterem przeznaczonym do współpracy z multiswitachami typu Wideband.

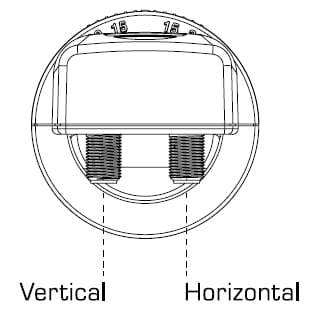

Wideband oparty jest na pojedynczym lokalnym oscylatorze 10,41 GHz zapewniającym pracę w całym zakresie częstotliwości od 290 do 2340 MHz oraz polaryzacjach H i V. W odróżnieniu od konwerterów typu Quattro, konwerter Wideband wymaga przeprowadzenia tylko dwóch przewodów między konwerterem, a multiswitchem.

Mniejsza liczba przewodów może ułatwić nową instalację lub zmianę obecnej instalacji z jednym konwerterem Quattro na dwa konwertery typu Wideband uzyskując sygnał z dwóch pozycji satelitarnych. Dwa konwertery Wideband wykorzystają cztery wcześniejsze przewody z konwertera Quattro.

Przykładowe zastosowanie konwertera Wideband

Poniżej schemat z przykładowym wykorzystaniem konwertera typu Wideband. Konwerter Wideband zamocowany na czaszy anteny satelitarnej podłączony jest do multiswitcha z obsługą systemu Unicable II. Multiswitch dodatkowo umożliwia dołączenie sygnału z anteny naziemnej. Tak zsumowany sygnał zostaje wyprowadzony poprzez złącze Unicable (SCR) i może zostać podzielony pasywnym rozgałęźnikiem. Do ewentualnego rozdzielenia sygnału satelitarnego i naziemnego najlepiej zastosować gniazdo RTV/SAT.

Główne cechy konwertera Wideband Inverto:

• Niski poziom szumów
• Niskie zużycie energii
• Wysoka stabilność częstotliwości
• Bardzo dobra odporność na zakłócenia LTE

Specyfikacja techniczna konwertera Wideband Inverto:

• Zakres częstotliwości wejściowej: 10,7 GHz - 12,75 GHz
• Zakres częstotliwości IF: 290 MHz ~ 2340 MHz
• Poziom szumów: 0,7 dB (maks. 1 dB)
• Dryft temperatury: ± 2 MHz
• Szum fazowy: -80 dB/Hz max
• Wzmocnienie: 50 dB - 60 dB min.
• Zafalowanie charakterystyki wzmocnienia: ± 0,5 dB przy 27 MHz
• Separacja pomiędzy polaryzacjami: 25 dB min.
• VSWR 2,5: 1
• Pobór prądu: 150 mA maks, 11 V ~ 20 V.
• Temperatura robocza: -30 ° C ~ + 60 ° C
• Impedancja wyjściowa: 75 Ω
• Rodzaj złącza wyjściowego: F (żeński)

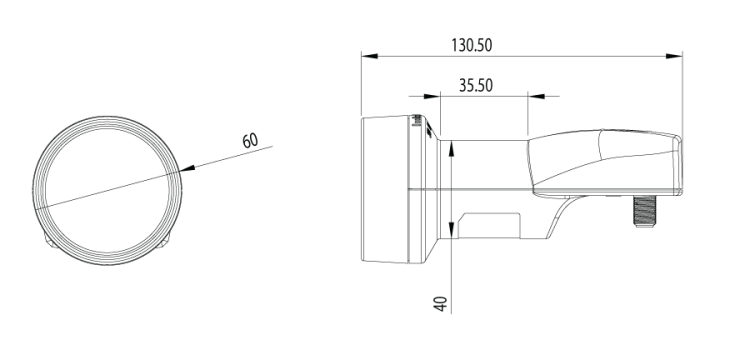

• Średnica szyjki: 40mm
• Waga: 110 g

Inverto to firma luksemburska - lider wśród dostawców konwerterów na polski rynek.
