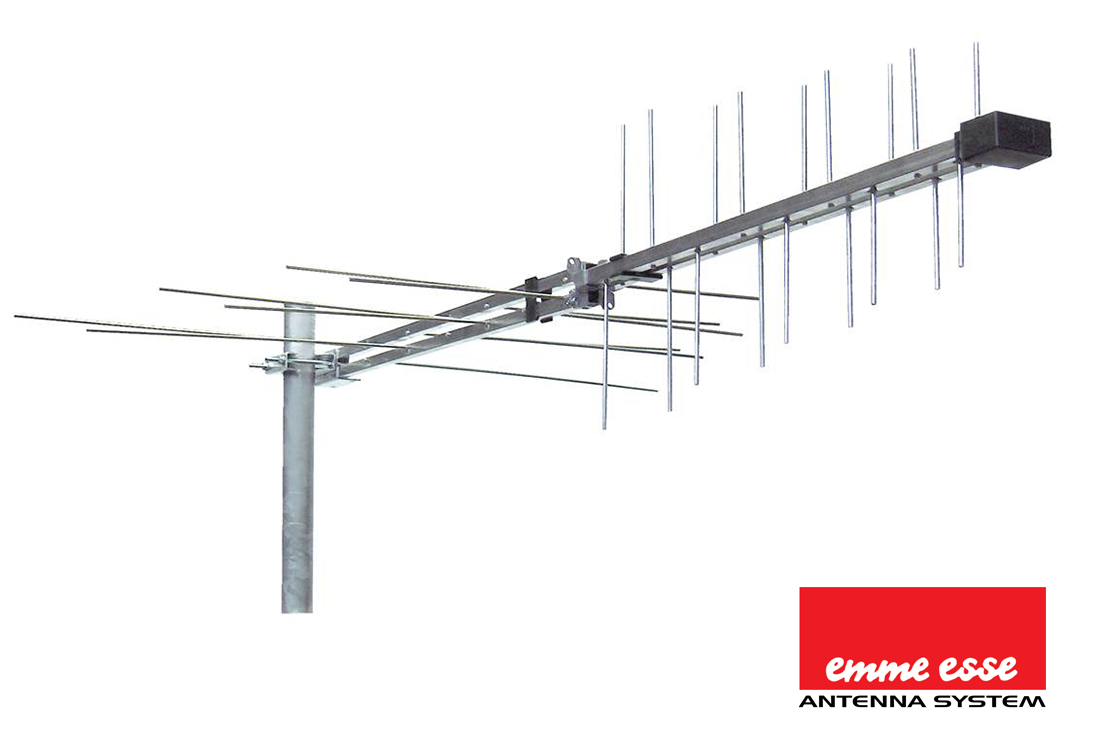

Antena DVB-T Uni Line LOG 560HVD Emme Esse

Antena kierunkowa, logarytmiczna przeznaczona jest do odbioru sygnału naziemnej telewizji cyfrowej DVB-T zarówno z pasma VHF 174-230 MHz jak i UHF 470-790 MHz. Konstrukcja typu logarytmicznego pozwala osiągnąć wysoki zysk energetyczny bez stosowania przedwzmacniacza antenowego.

Antena DVB-T Uni Line LOG 560HVD Emme EsseAntena składa się z dwóch części i umożliwia odbiór sygnałów nadawanych w różnych polaryzacjach. Duża liczba nadajników MUX 8 w naszym kraju nadaje sygnał w polaryzacji pionowej (V) podczas gdy prawie wszystkie nadajniki MUX 1,2,3 nadają sygnał w polaryzacji poziomej (H). Stosują antenę Uni LOG 560HVD nie napotkamy problemu z niewłaściwie ustawioną polaryzacją ponieważ elementy anteny odpowiedzialne za odbiór poszczególnych pasm możemy obracać o 90 stopni.

Mocowanie anteny umożliwia montaż zarówno na maszcie pionowym jak i poziomym wysięgniku w dowolnej polaryzacji - pionowej (V) lub poziomej (H).

Parametry techniczne anteny Uni Line LOG 560HVD:

  Model Uni Line LOG 560 HVD
  Pasmo pracy 174-790 MHz
  Zysk VHF 8,5 dBi
  Zysk UHF 11 dBi
  Impedancja 75 om
  Polaryzacja pionowa/pozioma
  Długość 1,2 m
  Masa 0,8 kg
  Maksymalna średnica masztu  60 mm

W indywidualnych przypadkach do anteny można dokupić wzmacniacz szerokopasmowy np. AMS APL-109e:
Wzmacniacz antenowy AMS APL-109e

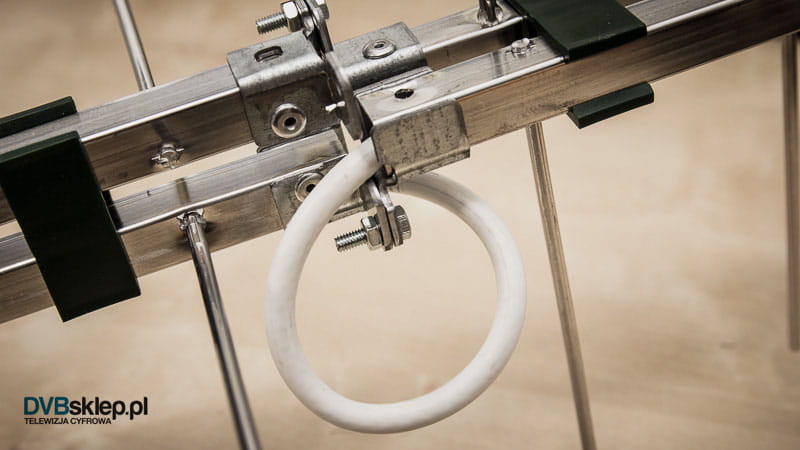

Montaż kabla antenowego do anteny Uni Line LOG 560HVD Emme Esse:

Uwaga! W przypadku montażu części anteny w innej polaryzacji kabel wewnątrz anteny prowadzimy tylko w części końcowej anteny (tej gdzie montuje się złącze).

Montaż kabla do anteny Uni Line LOG 560HVD Emme Esse
Kabel antenowy wkładamy z tyłu anteny do otwartego profilu i przepychamy na początek anteny.

Jak zamontować kabel do anteny logarytmicznej
Przeciągnięty kabel "zarabiamy" za pomocą nożyka lub ściągacza izolacji i zakładamy na koniec złącze F.

Antena logarytmiczna Uni Line LOG 560HVD Emme Esse
Złącze z kablem montujemy do płytki i wsuwamy "na wcisk" do anteny.

Płytkę zabezpieczamy osłoną
Płytkę zabezpieczamy osłoną

Z tyłu anteny montujemy zaślepkę
Z tyłu anteny montujemy zaślepkę
