Zwrotnica antenowa zewnętrzna VHF/UHF Johansson 1269
Opis
Zwrotnica antenowa zewnętrzna VHF/UHF Johansson 1269
Zwrotnica antenowa Johansson 1269 daje możliwość połączenia sygnału z jednej anteny UHF i jednej VHF oraz przesłanie zsumowanego sygnału jednym kablem koncentrycznym do odbiornika. Wejście VHF ma zakres od 5 do 230 MHz , wejście UHF od 470 do 870 MHz. Daje to możliwość budowy instalacji antenowej do odbioru multipleksów DVB-T 1, 3, 3, 4 z pasma UHF oraz multipleksu 8 z pasma VHF.
Zwrotnicę można wykorzystać również do połączenia sygnałów z pasma radiowego FM i telewizyjnego UHF.
Zwrotnica 1269 jest urządzeniem pasywnym - nie wzmacnia sygnału, oraz nie wymaga zasilania.
Zarówno wejście VHF jak i UHF zapewniają tzw. przejście napięcia stałego. Umożliwia to zastosowanie ewentualnego zasilacza przy np. telewizorze i zasilenie wzmacniaczy w antenach.
UWAGA!

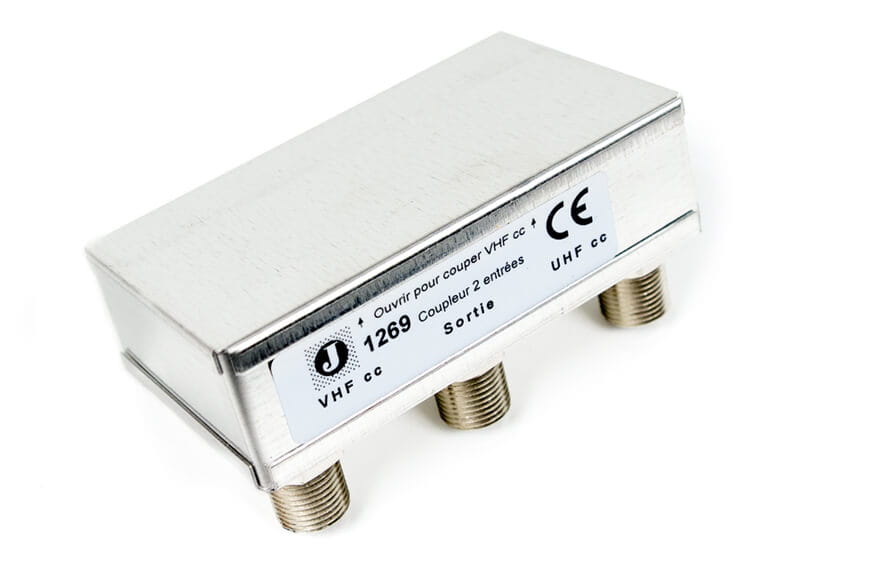

Jeżeli zostanie zastosowany zasilacz - anteny muszą posiadać wzmacniacze. Jeżeli wzmacniacz będzie tylko w antenie UHF należy otworzyć metalową obudowę zwrotnicy i przeciąć zworę oznaczoną na płytce VHF CC.
Główne cechy zwrotnicy Johansson 1269:
- 1 x wejście VHF
- 1 x wejście UHF
- Pasma: FM, DAB+, VHF, UHF (DVB-T/T2)
- Obudowa zewnętrzna
Zwrotnica posiada złącza F, jeżeli chcesz podłączyć do niej kable potrzebujesz jeszcze 3 x złącze wtyk F.
Przykładowy schemat podłączenia zwrotnicy Johansson 1269 z antenami VHF i UHF:
Połączenie anten VHF i UHF daje możliwość odbioru sygnału multipleksów 1,2,3 i 8.
Schemat połączenia anteny FM i UHF za pomocą zwrotnicy Johansson 1269
Poniższy schemat obrazuje instalację antenową składającą się z dwóch anten FM, i UHF. Daje to możliwość bardzo odbióru zarówno analogowego radia (FM) jak i multipleksów 1,2,3 DVB-T (UHF).
W przypadku gdy antena UHF wymaga zasilania należy je podłączyć między gniazdem RTV, a zwrotnicą - na schemacie miejsce oznaczone czerwonym punktem. Zasilanie można zrealizować np. za pomocą Zasilacza 12V oraz separatora napięcia.
Do budowy powyższej instalacji można wykorzystać np.:
Antena UHF - Tri Digit, Tri Digit ze wzmacniaczem, CA-TV16
Antena FM - Maximum FM1
Zwrotnica - Johansson 1269
Gniazdo - Gniazdo RTV
Dane techniczne zwrotnicy masztowej Johansson 1269
- Zakres częstotliwości wejścia VHF: 5-230 MHz
- Zakres częstotliwości wejścia UHF: 470-870 MHz
- Tłumienie sygnału na wejściu VHF: 0,5 dB
- Tłumienie sygnału na wejściu UHF: 1 dB
- Separacja: 25 dB
- Złącza: typ F
- Wymiary wraz z obudową zewnętrzną: 112 x 98 x 56 mm

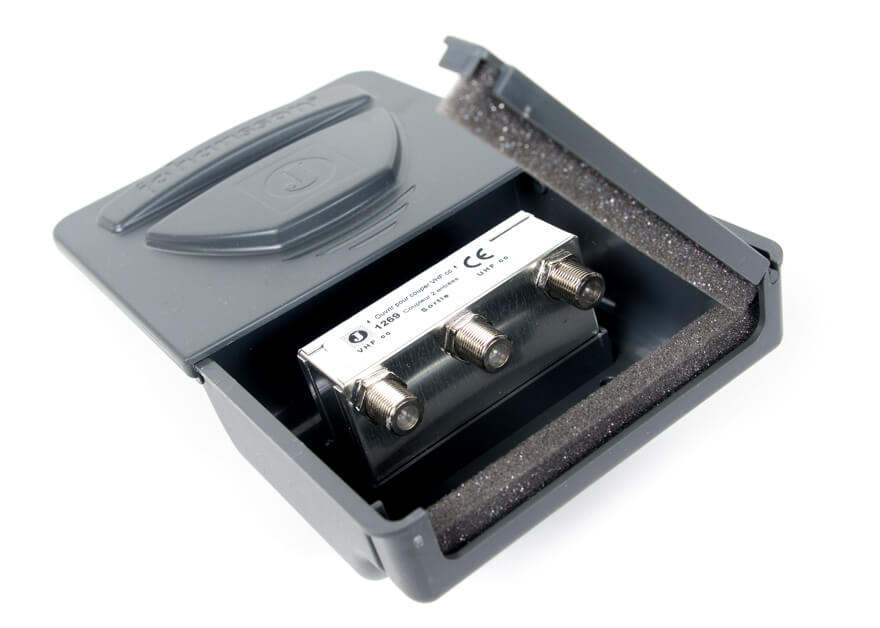

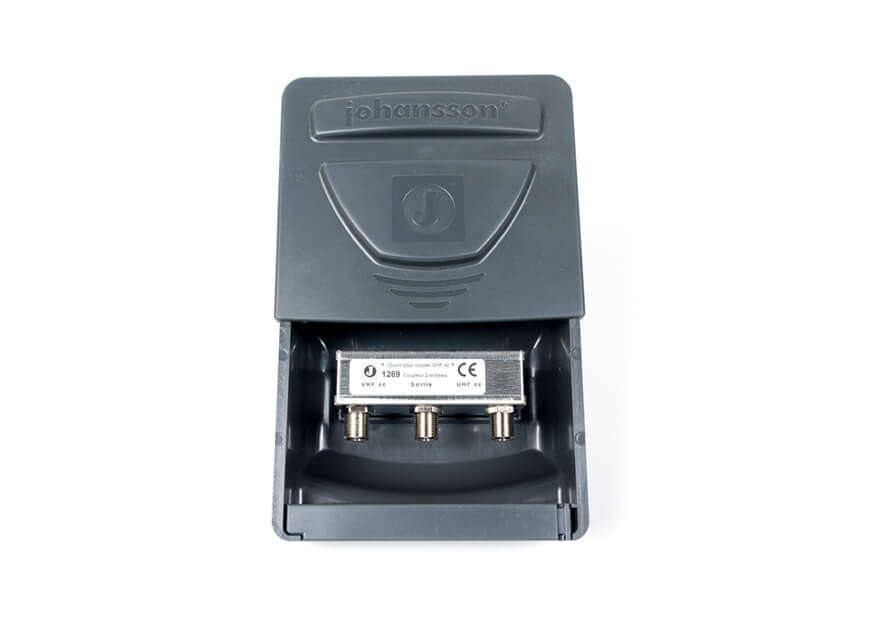

Zwrotnica posiada zewnętrzną obudowę z wytrzymałego tworzywa oraz piankową uszczelkę. Zapobiega to gromadzeniu się w środku wody oraz dostawaniu się owadów, które często zakładają gniazda w takich miejscach.
Zwrotnicę można zamocować w prosty i trwały sposób dzięki opasce zaciskowej.
Marka Johansson została po raz pierwszy użyta w 1962 roku przez Vansevenant Electronics, dostawcę filtrów antenowych dla rozwijającego się wówczas francuskiego rynku telewizyjnego. Zlokalizowane w centrum Europy, na granicy belgijsko-francuskiej w Poperinge w Belgii, produkty Johansson szybko stały się znane ze swojej doskonałej selektywności i precyzji wykonania - cech, które są nadal obecne w asortymencie aktywnych filtrów antenowych Profiler.
Johansson zyskał uznanie instalatorów anten za wzmacniacze, które otworzyły możliwości odbioru nadajników zagranicznych z Anglii, Belgii i Holandii na północy Francji. W latach 90. XX wieku, kiedy Willy Lamaire przejął firmę Vansevenant i nadał jej nazwę „Unitron”, Johansson stał się referencyjną marką akcesoriów dla rynków telewizji naziemnej i satelitarnej w Europie Zachodniej. Od 2000 r. Produkty Johansson są przeznaczone do zastosowań telewizji cyfrowej.
Wszystkie produkty marki Johansson są opracowywane, wytwarzane i dystrybuowane przez UnitronGroup.
