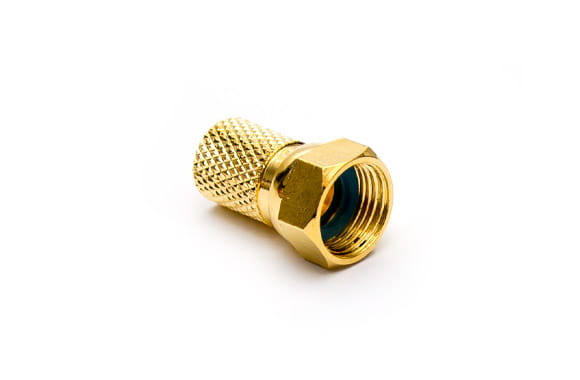

Złącze (wtyk) typu F Gold

Wtyk typu F wykonany z niklowanej miedzi pokrytej mosiądzem. Jest jeszcze bardziej odporny na korozję niż wtyki z niklowanej miedzi, dlatego warto stosować takie wtyki zwłaszcza na zewnątrz. Brak korozji znacznie wydłuża okres eksploatacji wykonanego połączenia bez konieczności czyszczenia i konserwacji.

Średnica wewnętrzna 7,2 mm:

Nadaje się do kabli:
Triset-113, Triset-113 PE, NS-113

Jak zamontować wtyk F na koncentrycznym kablu antenowym

Przygotowujemy kabel koncentryczny narzędziem do ściągania izolacji ABI 212.
Możemy również posłużyć się ostrym nożykiem.


Wywijamy oplot ekranu na zewnętrzną izolację kabla.

Nakręcamy złącze na kabel zgodnie z ruchem wskazówek zegara. Sprawdzamy czy oplot kabla nie dotyka wewnętrznej żyły przewodu.

Przy prawidłowym montażu wewnętrzna żyła kabla nie powinna wystawać ze złącza więcej niż 1 mm.

Główne cechy złącza F:

- wtyk przeznaczony do zakończenia kabla koncentrycznego 75 ohm
- zastosowanie przy podłączaniu tunerów satelitarnych lub innych urządzeń ze złączem F
- średnica wewnętrzna 7,2 mm
- całość wtyku ocynkowana

Do przykręcenia złącza F przydaje się:

Klucz sześciokątny

Do zabezpieczenia złącz na zewnątrz polecamy:

Uszczelkę gumową

Taśmę samowulkanizującą Scapa

Koszulki kurczliwe Contech
