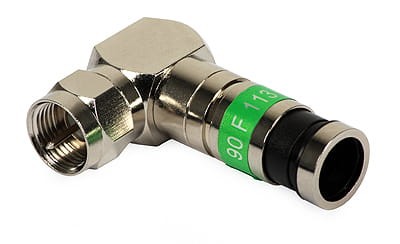

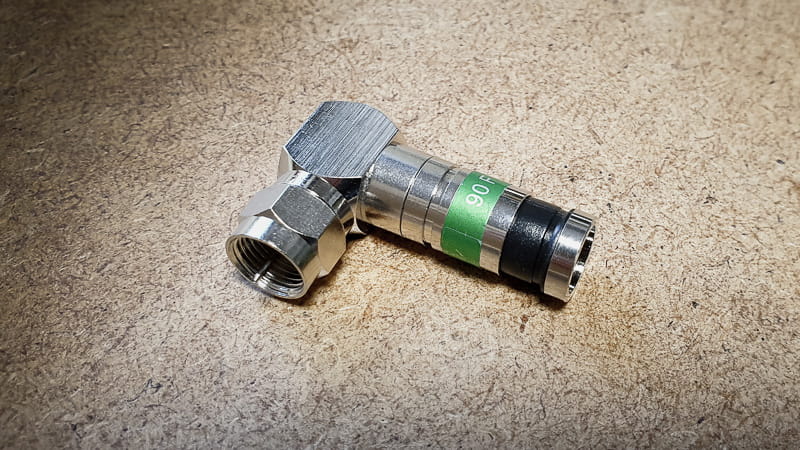

Złącze kompresyjne kątowe 90 F 113 Master

Złącze kompresyjne kątowe 90 F 113 Master

Kątowe złącze kompresyjne 90 F wykonane jest z mosiądzu pokrytego niklem. Wysoka precyzja wykonania daje pewne połączenie przewodu z urządzeniem np. tunerem satelitarnym. Złącze kompresyjne po złożeniu na kabel i zaciśnięciu zaciskarką nie zsuwa się z kabla co czasami może się zdarzyć przy złączach nakręcanych.

Solidność zapewnia długie i bezawaryjne działanie dzięki czemu nie mamy przykrych niespodzianek z nagłym brakiem sygnału. Złącze kątowe jest idealne do połączeń w trudno dostępnych miejscach gdzie kabel antenowy ze złączem prostym narażony jest na zgięcie. Złącze kompresyjne kątowe 90 F 113 Master idealnie pasuje na kable serii Triset.

• Triset 113
• Triset 113 PE
• Triset 113 Profi

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych. Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza.

Cechy wyróżniające złącze kompresyjne kątowe 90 F 113 Master:

• szerokie pasmo pracy,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów Triset-113,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

W naszym sklepie można kupić gotowy kabel ze złączami 90 F lub innymi złączami firmy Master.

Sposób zaciskania złącza kompresyjnego 90 F 113:

Poprawnie zaciśnięte złącze jest trudno zerwać z przewodu. Dwa pierścienie kompresyjne stanowią monolit, wymiarowo dopasowany do rodziny przewodów Triset-113. Konstrukcja tego złącza chroniona jest licznymi patentami.

Przygotowujemy kabel koncentryczny narzędziem do ściągania izolacji ABI 212.
Możemy również posłużyć się ostrym nożykiem.

Wywijamy oplot ekranu na zewnętrzną izolację kabla.

Na przygotowany kabel nasuwamy złącze kompresyjne 90 F 113.

Zaciskamy złącze za pomocą zaciskarki do złącz kompresyjnych

Sprawdzamy poprawność zaciśnięcia złącza.
