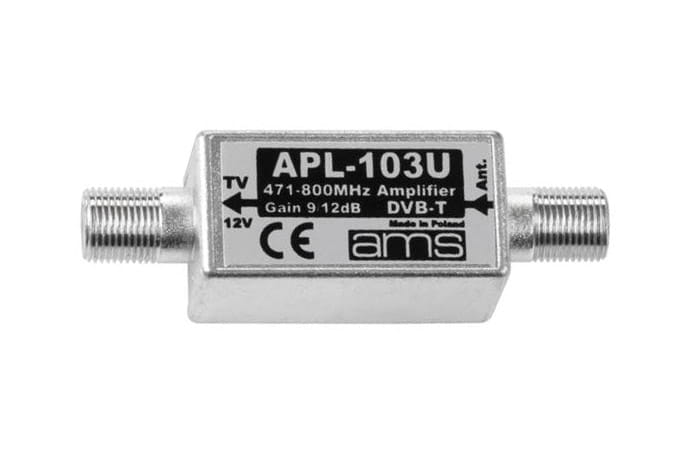

Wzmacniacz antenowy UHF AMS APL-103U 12 dB

Dostępność: mała ilość
Wysyłka w: 24 godziny
Cena: 25,00 zł 25.00
ilość szt.
dodaj do przechowalni
Ocena: 5
Producent: AMS
Kod produktu: APL-103U

Opis

Wzmacniacz antenowy UHF AMS APL-103U 9-12 dB

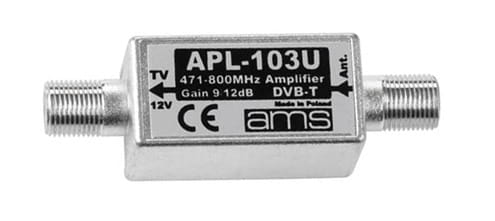

Wzmacniacz antenowy APL-103U przeznaczony jest do wzmacniania sygnału z anteny na pasmo UHF. Może służyć do wzmocnienia sygnału multipleksów 1,2,3 DVB-T. Wzmocnienie wynosi od 9 do 12 dB.Wzmacniacz antenowy VHF AMS APL-103U 12 dBWzmacniacz można zamontować na kablu antenowym za pomocą dwóch złącz typu F (nie ma w komplecie) najlepiej blisko anteny.

Zasilanie odbywa się poprzez koncentryczny kabel antenowy. Do zasilania potrzebne jest napięcie 12V. Jeżeli w instalacji jest już zasilacz np. do anteny UHF może korzystać z tego samego zasilacza. Należy zwrócić uwagę czy ewentualnie zastosowana zwrotnica lub inne elementy "przepuszczają" napięcie 12V do wzmacniacza.

Jeżeli nie mamy w instalacji zasilacza możemy zastosować:
zasilacz 12V
zasilacz regulowany 12V
zasilacz 12V jack 3,5 mm i separator zasilania AZS-03

Należy również zwrócić uwagę aby nie podłączyć pod zasilanie innych anten, które posiadają jedynie symetryzator i zasilanie ich będzie powodować zwarcie w instalacji.

Do połączenia anten UHF i VHF z możliwością przesłania lub blokady napięcia zasilającego polecamy zwrotnicę ZWR-210DC.

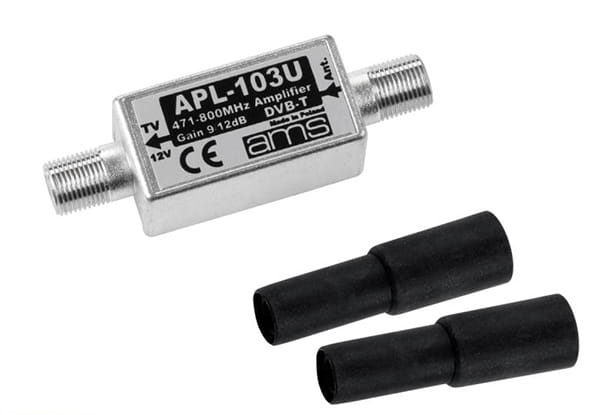

Sprzedawany komplet zawiera:
- wzmacniacz VHF AMS APL-103U
- uszczelki (osłony) na złącza F

 Wzmacniacz antenowy VHF AMS APL-103U 12 dB

Parametry techniczne wzmacniacza antenowego VHF AMS APL-103U:

  Model APL-103U
  Zakres pracy 471-800 MHz
  Wzmocnienie 9-12 dB +/-1,5
  Szumy własne < 3 dB
  Max. poziom wyjściowy 96 dBuV
  Zasilanie 12 V
  Pobór prądu max. 35 mA
  Temperatura pracy -30...+50 C

Przykładowy schemat z zastosowaniem wzmacniacza APL-103U:

W poniższym schemacie zastosowano wzmacniacz VHF APL-103U do wzmocnienia sygnału z anteny UHF. Dzięki zastosowaniu zwrotnicy ZWR-210DC możemy podać napięcie zasilające do wzmacniacza znajdującego się przy antenie. Jeżeli w antenie VHF nie ma wzmacniacza należy zablokować przepływ napięcia zasilającego do tej anteny poprzez wyjęcie zwory w zwrotnicy na linii VHF -> Wy.

Przykładowy schemat z zastosowaniem wzmacniacza APL-103U

Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8).

1 x Antena kierunkowa na pasmo UHF np: UHF CA-TV16

1 x Antena kierunkowa na pasmo VHF

1 x Zwrotnica antenowa ZWR-210DC

1 x Wzmacniacz APL-103U

5 x Złącze F

1 x Zasilacz antenowy

? x Kabel antenowy

Dodatkowo może się przydać:

Łącznik - wtyk F / wtyk F

Maszt antenowy z uchwytem
