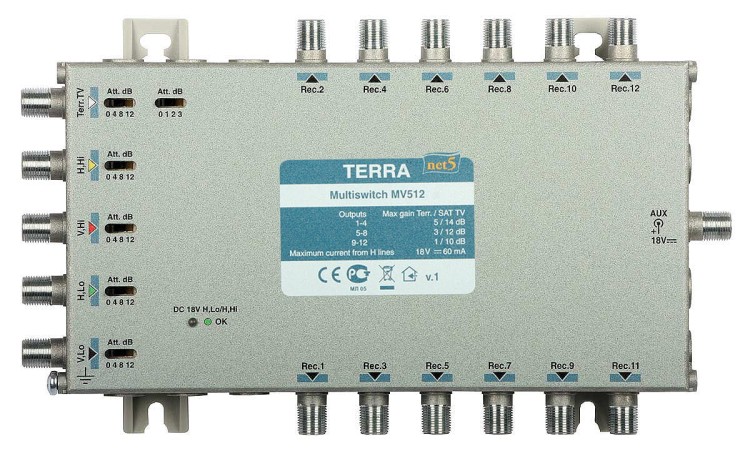

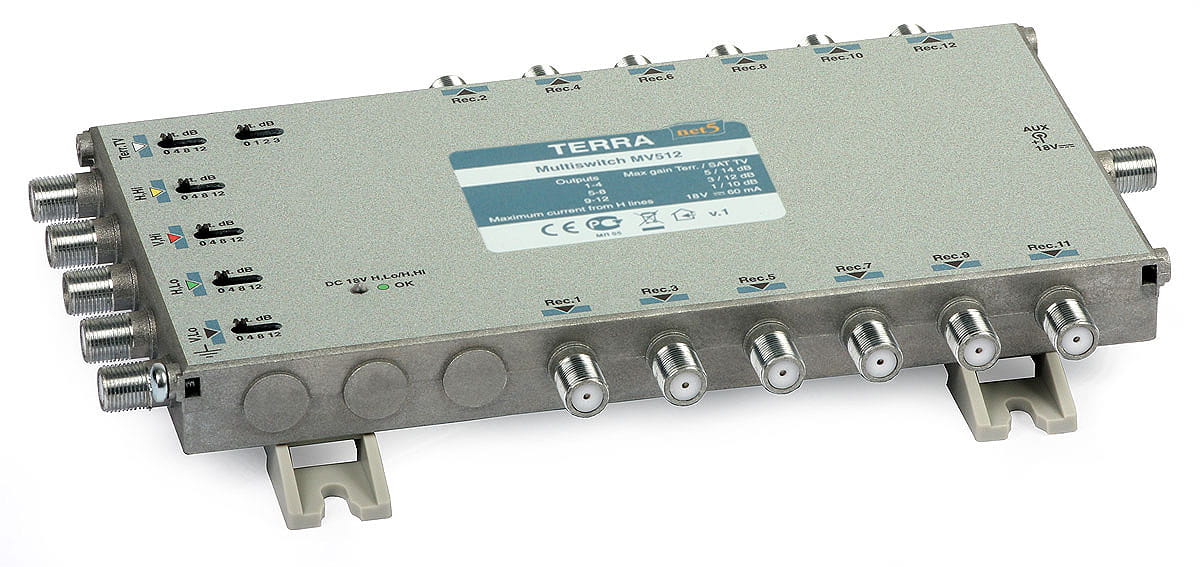

Multiswitch MV-512 Terra klasa A, 12 wyjść

Multiswitch MV-512 Terra klasa A, 12 wyjść

Multiswitche serii MV zostały zaprojektowane w taki sposób, aby mogły pracować w średnich i dużych grupowych instalacjach RTV+SAT. Mogą one również pracować w mniejszych instalacjach domowych. Multiswitch Terra MV-512 posiada aktywne (wzmacniane) tory telewizji naziemnej i satelitarnej. Regulacja poziomu sygnału dla każdego wejścia sat oraz toru DVB-T odbywa się za pomocą dedykowanych przełączników.Taka konfiguracja zapewnia większą stabilność zadanych parametrów w porównaniu do konwencjonalnych rozwiązań opartych na potencjometrze.Odlewana obudowa zapewnia wysoką skuteczność ekranowania i zapobiega przedostawaniu się sygnałów zakłócających do wnętrza urządzenia.Wysoki poziom sygnału wyjściowego, wbudowana wstępna korekcja charakterystyki tłumienia kabla koncentrycznego oraz stopniowe tłumienie sygnału wyjściowego multiswitcha umożliwiają budowę dużych instalacji o długości przyłączy abonenckich do 80m.

Zasilanie multiswitcha zrealizować można poprzez zastosowanie zasilacza Signal . Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100mA).

Cechy produktu Multiswitch MV-512 Terra klasa A:

• Multiswitch radialny
• Wbudowana prekorekcja charakterystyki kabla
• Grupowanie wyjść pod względem poziomu wyjściowego
• Separacja pomiędzy wejściami większa niż 30 dB
• Aktywny tor sygnału naziemnego
• Odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A



 Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

Dane techniczne MV-512 Terra:

• Zastosowanie: wewnętrzny
• Typ współpracującego konwertera: quatro: Tak, Wideband: Nie
• Ilość wejść: 5
• Ilość wyjść: 12
• Tor RTV: aktywny: Tak, zasilenie przedwzmacniacza: Nie


• Wejście
  Pasmo RTV: 47-862 MHz
  Pasmo SAT IF: 950-2150 MHz
  Regulacja wzmocnia w torze RTV: 0-15dB z krokiem 1
  Regulacja wzmocnia w torze SAT IF: 0-12dB z krokiem 4


• Wyjście
  Pasmo RTV: 47-862 MHz
  Pasmo SAT IF: 950-2150 MHz
  Poziom sygnału RTV na wyj. 1-4: 88dBµV
  Poziom sygnału RTV na wyj. 5-8: 86dBµV
  Poziom sygnału RTV na wyj. 9-12: 84dBµV
  Poziom sygnału SAT IF na wyjściach 1-12: 105dBµV


• Wzmocnienie toru SAT IF - wbudowana prekorekcja charakterystyki tłumienia przewodu
  Wyjścia 1-4: 5...14dB
  Wyjścia 5-8: 4...12dB
  Wyjścia 9-12: 3...10dB


• Wzmocnienie toru RTV - wbudowana prekorekcja charakterystyki tłumienia przewodu
  Wyjścia 1-4: -1...5dB
  Wyjścia 5-8: -2...3dB
  Wyjścia 9-12: -3...1dB


• Separacja wejść SAT IF: >30dB
• Separacja wyjść RTV: >35, SAT IF: >30dB
• Tłumienie odbić: RTV/SAT: >30dB, SAT/RTV: >40dB
• Zasilanie na wejściach RF: H/Lo, H/Hi: 18V, V/Lo, V/Hi: 14V
• Pobór prądu: z odbiornika: <0,065A, z linii H lub zewnętrznego zasilacza DC 18 V: 0,06A
• Odlewna obudowa: Tak
• Zasilany zdalnie: Tak
• Wbudowany zasilacz: Nie
• Klasa ekranowania: A
• Zgodność z Rozporządzeniem MTBiGM: Nie
• Zasilanie: DC 18 V/Hz
• Temperatura pracy: -20...+50°C
• Wymiary: 227x135x30mm
• Masa: 0,7kg

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.
