Złącze kompresyjne F 113 na przewód Triset-113

Złącze kompresyjne F 113 na przewód Triset-113

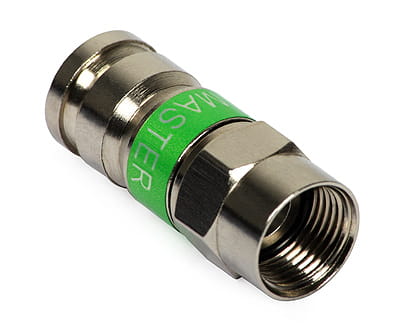

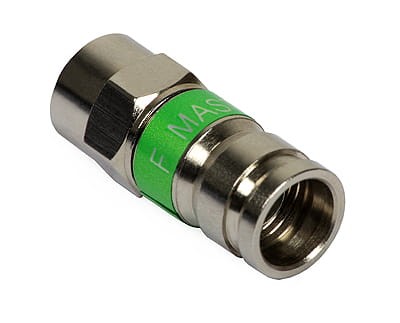

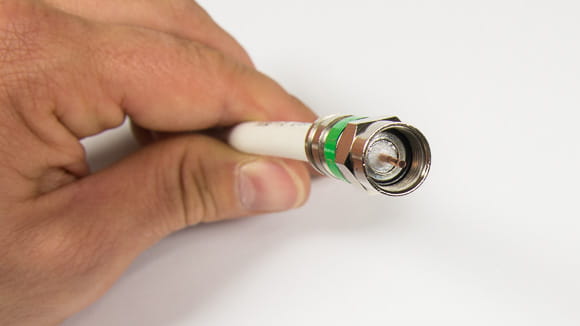

Złącze kompresyjne F 113 firmy Master wykonane jest z mosiądzu pokrytego niklem i przeznaczone do do kabli typu TRISET. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.Złącze F 113 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo.

Dzięki zastosowaniu podwójnej kompresji dookólnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.

Do zaciśnięcia złącza kompresyjnego należy użyć zaciskarki do złącz kompresyjnych.

Cechy wyróżniające złącze Master F 113:

szerokie pasmo pracy,
wodoszczelność połączenia złącza z kablem,
bardzo małe tłumienie w całym paśmie pracy,
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
bardzo prosty i szybki montaż

Do przykręcenia złącza F przydaje się:

Klucz sześciokątny

Do zabezpieczenia złącz na zewnątrz polecamy:

Uszczelkę gumową

Taśmę samowulkanizującą Scapa

Koszulki kurczliwe Contech

Sposób zaciskania złącza kompresyjnego:

Kompresja wzdłużna - poprawnie zaciśnięte złącze jest trudno zerwać z przewodu. Dwa pierścienie kompresyjne stanowią monolit, wymiarowo dopasowany do rodziny przewodów TRISET-113. Konstrukcja tego złącza chroniona jest licznymi patentami.

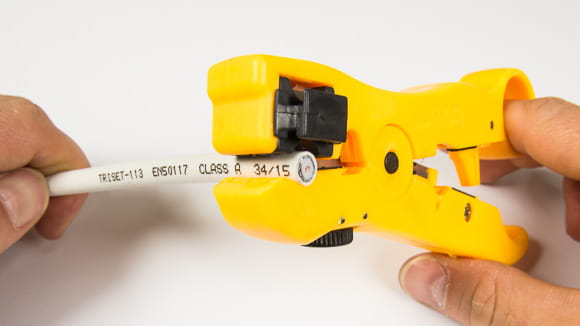

Przygotowujemy kabel koncentryczny narzędziem do ściągania izolacji ABI 212.
Możemy również posłużyć się ostrym nożykiem.

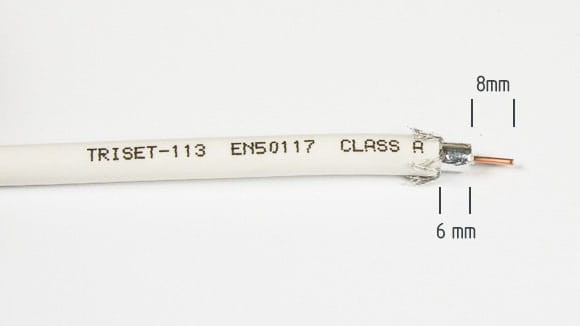

Wywijamy oplot ekranu na zewnętrzną izolację kabla.

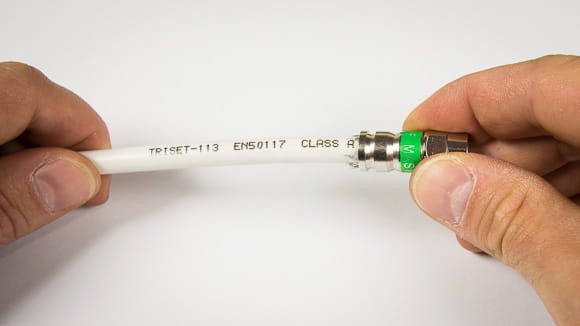

Na przygotowany kabel nasuwamy złącze kompresyjne F.

Przed zaciśnięciem kontrolujemy czy złącze jest osadzone prawidłowo.

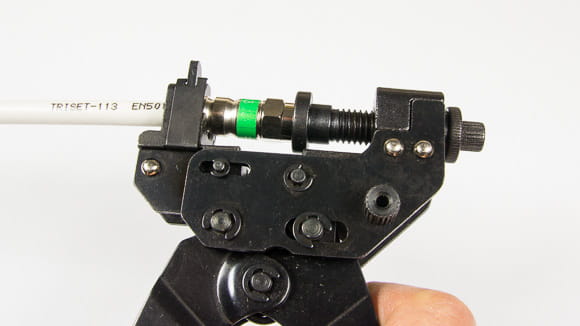

Zaciskamy złącze za pomocą zaciskarki do złącz kompresyjnych

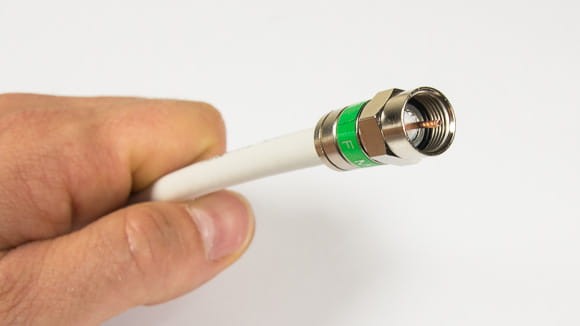

Sprawdzamy poprawność zaciśnięcia złącza.

Zobacz więcej złącz i narzędzi firmy Master
