Bardzo dobra antena jak na swoje wymiary, z pewnością zysk 8,5dbi nie jest tu przesadzony. W oryginale antenka bardzo dobrze odbiera DAB+. Nadajniki o mocy 1kw z odległości 40km działają bez zarzutu. Ja z racji że antena będzie używana do DX (na rotorze), włożyłem wzmacniacz LNA-177 tym sposobem w Rybniku odbieram trzy mux-y z Katowic, Kraków PR, Bielsko oraz wszystko z Czech i Słowacji. Na granicy odbioru jest Czeski nadajnik Wielki Javornik o mocy tyko 0.79kw i odległości 60km. Więcej o testach można poczytać: https://satclub.pl/dab-sprzet-f285/antena-vhf-ca-rtv-4-t22664-s700.html#p764483
Antena VHF CA-RTV 4 MUX 8
Wystaw opinię o produkcie
Antena VHF CA-RTV 4 MUX 8
- DVB-T / DVB-T2
- VHF
- Zysk: 8,5dBi
72,36 zł
Cena
72,36 zł
Najniższa cena z 30 dni przed obniżką:
54,47 zł
Promocja trwa do %s
89,00 zł
Cena
89,00 zł
Najniższa cena z 30 dni przed obniżką:
67,00 zł
Promocja trwa do %s
dostępny
Kod produktu: CA-RTV 4
Opis
Opis

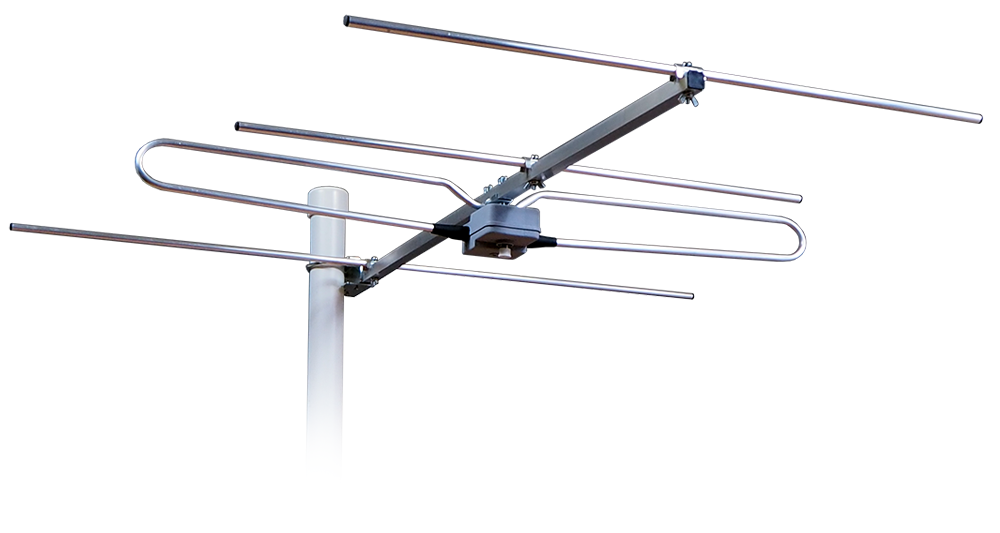

Antena VHF CA-RTV 4 MUX 8
Antena o konstrukcji Yagi-Uda przeznaczona do odbioru sygnału nadawanego z pasma VHF 174-230 MHz. Wysoki zysk energetyczny wynoszący 8,5 dBi bez stosowania przedwzmacniacza antenowego. Dzięki temu antena zapewnia bardzo dobry odbiór i jest odporna na zakłócenia.
Zastosowanie oddzielnej anteny do odbioru pasma VHF 174-230 MHz zapewnia dużo lepsze możliwości odbioru niż stosowanie anteny szerokopasmowej lub anteny typu combo. Dodatkową przewagą jest możliwość ustawienia dowolnej polaryzacji anteny (pionowej lub poziomej) w zależności od tego w jakiej polaryzacji pracuje nadajnik. Antena posiada symetryzator w puszce antenowej, podłączenie kabla poprzez złącze F (w komplecie).
Mocowanie anteny umożliwia montaż zarówno na maszcie pionowym jak i poziomym wysięgniku w dowolnej polaryzacji - pionowej (V) lub poziomej (H).
Antena VHF przeznaczona jest do odbioru sygnału Multipleksu 8 naziemnej telewizji cyfrowej DVB-T oraz może być zastosowana do odbioru cyfrowego radia DAB+.

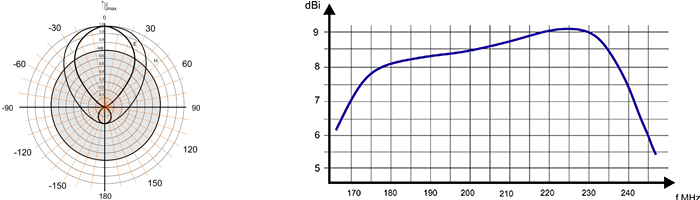

Charakterystyka odbioru anteny VHF CA-RTV 4 MUX 8 oraz wykres zysku dla poszczególnych częstotliwości.
Parametry techniczne anteny VHF CA-RTV 4 MUX 8:
| Model | CA-RTV 4 | |||||||
| Pasmo pracy | 173-230 MHz | |||||||
| Zysk energetyczny | 8,5 dBi | |||||||
| Kąt promieniowania E/H | 63/95 | |||||||
| Stosunek promieniowania tył/przód | 14 dB | |||||||
| WFS | 1,3 | |||||||
| Impedancja | 75 om | |||||||
| Polaryzacja | pionowa/pozioma | |||||||
| Długość | 0,9 m | |||||||
| Masa | 0,6 kg | |||||||
Przed zamocowaniem anteny na stałe należy wybrać miejsce o najlepszym zasięgu, pamiętając o następujących zasadach:
- poziom sygnału jest większy na zewnątrz niż wewnątrz budynku
- poziom sygnału rośnie wraz ze wzrostem wysokości zamontowania anteny
- poziom sygnału jest większy przy skierowaniu anteny w kierunku stacji nadawczej
- polaryzacja anteny (ramiona dipola ustawione poziomo lub pionowo) musi być zgodna z polaryzacją odbieranego sygnału.

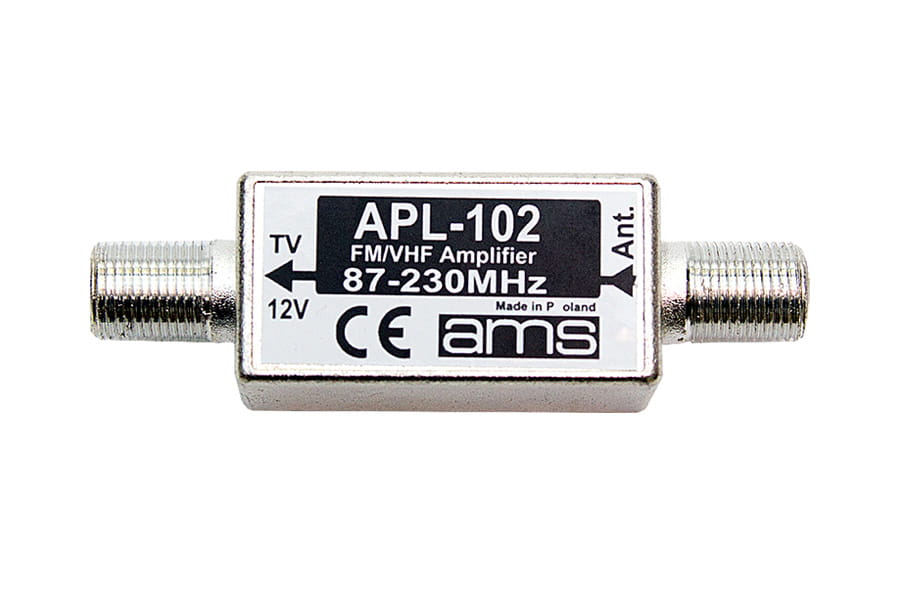

W indywidualnych przypadkach do anteny można dokupić wzmacniacz VHF np. AMS APL-102:

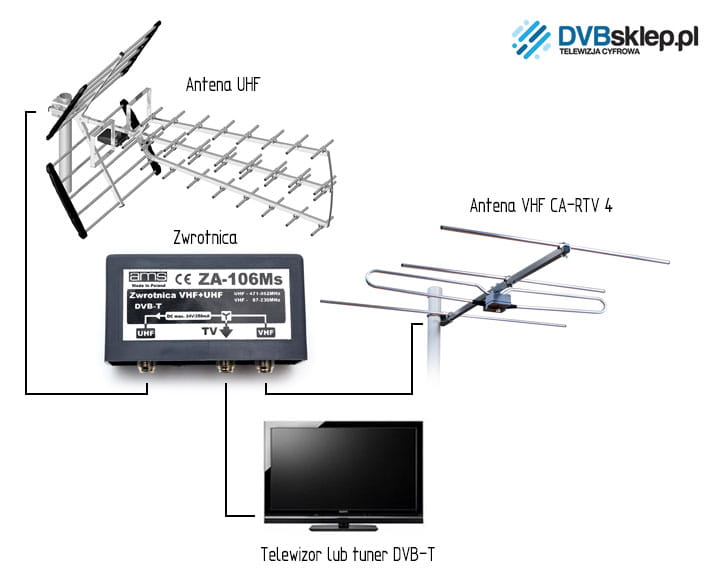

Schemat podłączenia anteny VHF CA-RTV 4 MUX 8:
Przykładowy schemat podłączenia anteny VHF do instalacji antenowej za pomocą zwrotnicy ZA-106MS.
Powyższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3 i 8) bez względu na to w jakiej polaryzacji nadawany jest sygnał. Posiadając osobne anteny możemy np. zamontować antenę VHF w polaryzacji pionowej, a antenę UHF w polaryzacji poziomej.
1 x Antena kierunkowa na pasmo UHF np:
Tri Digit
Tri Digit ze wzmacniaczem
1 x Antena kierunkowa na pasmo VHF
1 x Zwrotnica antenowa ZA-106Ms VHF/UHF
3 x złącze F
1 x złącze TV
? x kabel antenowy
Poniżej przykładowa instalacja anteny CA-RTV 4 w polaryzacji pionowej. Zastosowanie wysięgnika eliminuje wpływ masztu na pracę anteny w polaryzacji pionowej dzięki czemu zyskujemy nieco lepszy sygnał.
Opinie
Opinie
Liczba ocen: 62
Jeśli dodałeś/-aś recenzję, a nie pojawiłą się na liście, być może oczekuje na moderację.
Wystaw opinię o produkcie
Działa co ma działać!
Antena OK. Realizacja zamówienia OK.
12 kwiecień 2021 Dobrana do anteny DVB-T 44/21-61 wraz z zwrotnicą Johansson 1269. Ustawiona na Górę ŚW. Anny z Niewieszy odległość 26km wszystkie programy MUX8. Profesjonalna pomoc sklepu w doborze zestawu. Polecam.
Realizację zamówienia (czas, cena, obsługa) oceniłem już bardzo dobrze dla ceneo.pl. Jednak ta antena mnie zawiodła (spodziewanie - w porównaniu, np., z antenami Wittenberg - prawda, ze ponad czterokrotnie droższymi). Konstrukcja chybotliwa (producent mógłby podejrzeć, jak wyglądają podkładki ustalające pozycję direktorów i reflektora w tamtych antenach), a najgorsze, że złącze F dla kabla w symetryzatorze było wyłamane z płytki drukowanej (już w opakowaniu producenta - to nie jest wina sklepu DVB). Na szczęście antena jest na tyle tania, że nie chce mi się jej zwracać - prawdopodobnie sam to naprawę, być może (przy okazji) uszkadzając obudowę baloona.
Antena spełnia oczekiwania. Towar bez zarzutu. Polecam
Antena świetnie się sprawdziła.
Antena bez wzmacniacza działa bez zarzutu. Ustawiona na dachu 2-piętrowego budynku odbiera pionowe fale z przekaźnika o mocy 20kW oddalonego o 67 km. Sygnał kablem idzie przez zwrotnicę (dwie anteny) i przez rozdzielacz sygnału na dwa odbiorniki. Na każdym TV mam na MUX8 siłę sygnału ok. 80% i jakość 100%.
Podłączona do stereofonicznego amplitunera DAB na złączu F, odbiera bez zarzutu z 3 piętra w Sosnowcu, dźwięk cyfrowy z radia powala, FM super jakość, żadnych szumów, polecam, w takiej cenie lepszej nie ma, nic tylko brać, montować i słuchać radia
Bardzo dobra antena, 100% sygnału i jakości, szybki montaż, dobre materiały.
Antena konstrukcyjnie badziewna mimo produkcji w Polsce. Sila odbioru MUX 8 na 100%. Więc spełnia swoje zadanie.
Antena spełnia swoje zadanie wszystko paracuje jak trzeba Polecam
Solidna konstrukcja,prosty montaż,dobrze działa.
Antena bez zarzutu.
Znakomity odbior mux 8 od wczoraj, polecam antena wykonana profesjonalnie
Antena sprawuje się bardzo dobrze, zakupiłem dwie sztuki, jedna zamontowana jest wewnątrz budynku pod dachem a druga na zewnątrz i odbiór jest idealny.
Uwaga na złącze F w antenie! Nóżki masy nie były przylutowane! Po korekcie działa idealnie
Bez wzmacniacza, 25 km do nadajnika na Gubałówce. Jakość idealna nawet w czasie ulewy.
Antena spełniła moje oczekiwania,bez żadnego problemu odbiera programy z MUX-8 sygnał mocny i stabilny.Polecam
antena działa bez zarzutu
antena zdała egzamin,bez problemu odbiera sygnał z ponad 50 km.polecam.
Antena jak najbardziej spelnia dobrze swoja role. Szybki i ptosty montaż. Solidna konstrukcja.
Działa
Działa jak należy, polecam.
Antena dziala poprawnie. Odległość od nadajnika 56km. Polecam antenę i sklep:-)
