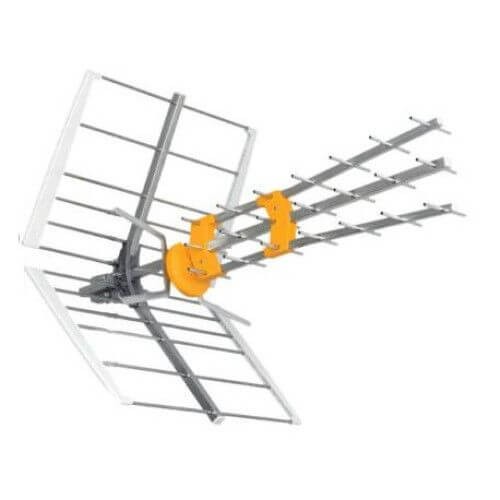

Antena UHF Spacetronik SPT-45AGC

Antena UHF Spacetronik SPT-45AGC

Antena UHF o wysokim zysku pasywnym wynoszącym maksymalnie nawet 17 dBi. Dodatkowo antena posiada wbudowany inteligentny wzmacniacz dostosowujący poziom wzmocnienia do odbieranego sygnału.

Spacetronik SPT-45AGC sprawdzi się w miejscach oddalonych o kilkanaście lub nawet kilkadziesiąt kilometrów od nadajnika.

Antena może pracować zarówno jako antena pasywna (bez wzmocnienia i zasilania) jak i aktywna (ze wzmacniaczem). Specjalny automatyczny układ zamontowany w puszce antenowej sam wykrywa czy antena została podłącza do napięcia i tym samym ma zostać uruchomiony wzmacniacz. Barak napięcia sprawia, że układ odłącza wzmacniacz i antena pracuje jak antena pasywna z symetryzatorem.

Dzięki takiemu rozwiązaniu sami szybko możemy sprawdzić w jakim trybie antena daje lepszy sygnał - pasywnym czy aktywnym. Anteny w miejscach o dobrym poziomie sygnału mogą zapewniać lepszą jakość sygnału nie wzmacniają niepotrzebnie zarówno sygnału telewizyjnego jak i sygnałów zakłócających. Wzmacniacz może zostać zasilony zarówno z tunera DVB-T/T2 lub telewizora napięciem 5V jak i z zasilaczy zewnętrznych o napięci 12 lub 24 V.

Antena wykonana jest z wysokiej jakości aluminium, a elementy plastikowe z tworzywa odpornego na działanie czynników zewnętrznych zwłaszcza na promienie UV.

Bardzo prosty montaż zapewnia system click-clack umożliwiający połączenie elementów bez stosowania narzędzi. Warto zamontować antenę powyżej linii dachu np. na maszcie antenowym zamontowanym do stabilnego uchwytu.

Podłączenie kabla antenowego odbywa się za pomocą złącza typu F.

Parametry techniczne anteny Antena UHF Spacetronik SPT-45AGC:

• Pasmo pracy: UHF
• Zakres częstotliwości: 470-790 MHz
• Kanały: 21-60
• Filtr LTE: Tak

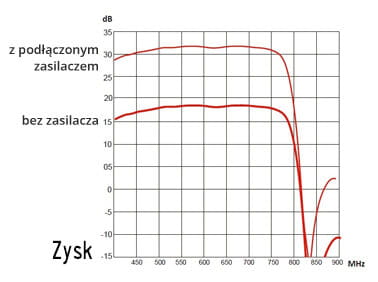

• Maksymalny zysk pasywny: 17 dBi
• Maksymalne wzmocnienie: 23 dB
• Zasilanie: 5-24 V
• Pobór energii: 5V / 25 mA, 12-24V / 45 mA
• Szerokość wiązki: H/V 32/39 stopni
• Złącze: typu F
• Impedancja: 75 om
• Długość: 91 cm

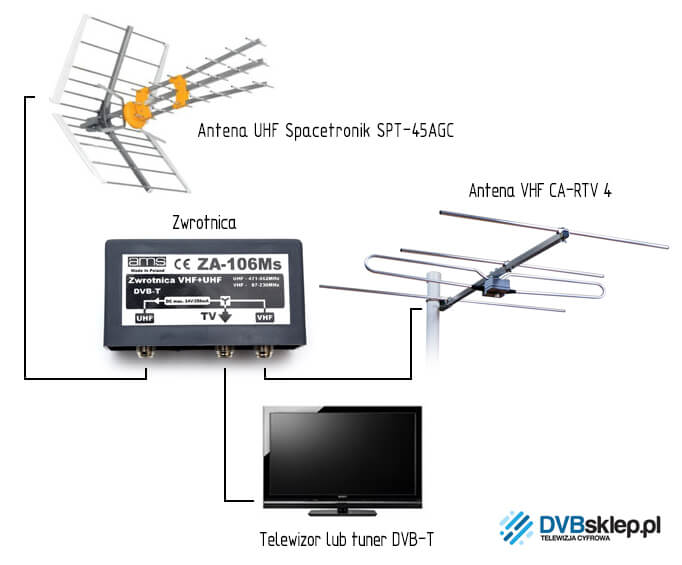

Przykładowy schemat instalacji antenowej do odbioru sygnału DVB-T z multipleksów 1,2,3,4 i 8 z wykorzystaniem anteny UHF Spacetronik SPT-45AGC:

Poniższa instalacja antenowa na pasmo VHF i UHF umożliwia odbiór wszystkich nadawanych mutlipleksów (1,2,3,4 i 8) bez względu na to w jakiej polaryzacji nadawany jest sygnał. Posiadając osobne anteny możemy np. zamontować antenę VHF w polaryzacji pionowej, a antenę UHF w polaryzacji poziomej.

1 x Antena kierunkowa na pasmo UHF Spacetronik SPT-45AGC

1 x Antena kierunkowa na pasmo VHF CA-RTV-4

1 x Zwrotnica antenowa ZA-106Ms VHF/UHF

3 x złącze F

1 x złącze TV

? x kabel antenowy

maszt antenowy z uchwytem
