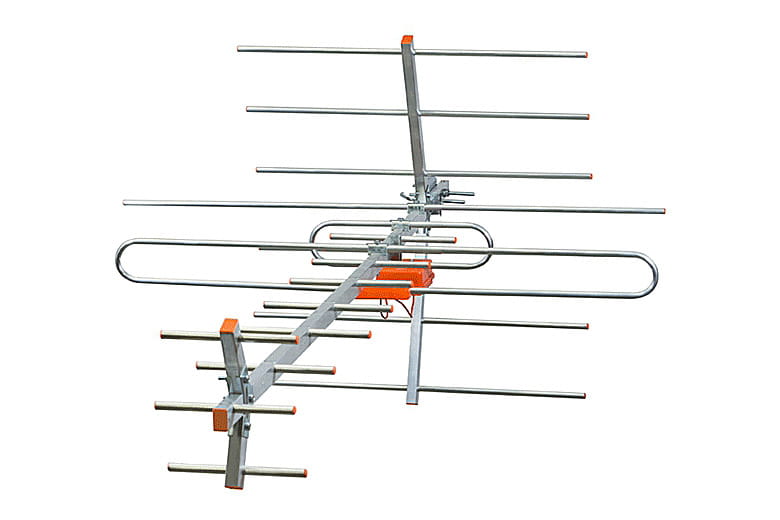

Antena kierunkowa TTV Turbo Q100 Combo DVB-T

Antena kierunkowa TTV Turbo Q100 Combo DVB-T

TTV Turbo Q100 to antena kierunkowa umożliwiająca odbiór sygnału DVB-T MUX 1, 2, 3, 8, L oraz cyfrowego radia DAB+. Antena składa się z dwóch zespolonych części odbiorczych - części UHF pracującej w polaryzacji poziomej oraz części VHF z możliwością montażu zarówno w polaryzacji poziomej jak i pionowej.

Antena przy swoich niewielkich wymiarach posiada bardzo dobry zysk pasywny, a dodatkowo wyposażona jest w wzmacniacz szerokopasmowy o wzmocnieniu 25 dB wraz z impulsowym zasilaczem 12V. Wzmacniacz posiada diodę kontrolną, a puszka wykonana jest z półprzeźroczystego tworzywa dzięki czemu w przypadku awarii bez otwierania puszki można zobaczyć czy do wzmacniacza dociera napięcie z zasilacza.

Główny nośnik anteny wykonany z zamkniętego profilu aluminiowego 13 x 20 mm, pozostałe elementy z rurki aluminiowej ⌀ 8 mm. Antena posiada uchwyt do masztu lub wysięgnika o maksymalnej średnicy 53 mm.

Montaż anteny jest nieskomplikowany i zajmuje kilka minut - sprzedawana antena w 90% jest złożona. Puszki antenowe część VHF i UHF połączone są za pomocą przewodów - pozostaje jedynie wybranie polaryzacji (pionowej lub poziomej) i montaż części VHF, podłączenie kabla antenowego do anteny oraz zasilacza przy telewizorze lub tunerze DVB-T.

Dla zorientowania się w jakich polaryzacjach pracują nadajniki, z których antena ma odbierać sygnał polecamy skorzystanie z mapy EmiMaps.

Zestaw z anteną TTV Turbo Q100 Combo zawiera:

• Antenę TTV Turbo Q100 Combo
• Zasilacz impulsowy 12V
• Instrukcję montażu

Dane techniczne anteny TTV Turbo Q100 Combo:

• Zakres częstotliwości VHF 174-230 MHz / UHF 470-790 MHz
• Polaryzacja części UHF - pozioma H
• Polaryzacja części VHF - pozioma H lub pionowa V
• Zysk pasywny VHF 4 dBi
• Zysk pasywny UHF 12 dBi
• Wzmacniacz szerokopasmowy 25 dB
• Wymiary 112 x 90 x 45 cm
• Maksymalna średnica masztu 53 mm

Antena zaprojektowana i wyprodukowana w Polsce.
