Antena Telkom-Telmor TT W19 Silver 5G

Antena Telkom-Telmor TT W19 SILVER 5G

Antena polskiej marki Telkom-Telmor do odbioru sygnałów DVB-T2 z pasm UHF i VHF. Obsługuje dwa pasma częstotliwości i zapewnia odbiór wszystkich nadawanych multipleksów telewizyjnych oraz cyfrowych radiowych programów DAB+.
Dzięki zastosowaniu technologii filtrów ochrony 5G antena eliminuje niepożądane sygnały z innych zakresów częstotliwości, poprawiając tym samym parametry prawidłowego sygnału przesyłanego do odbiornika.

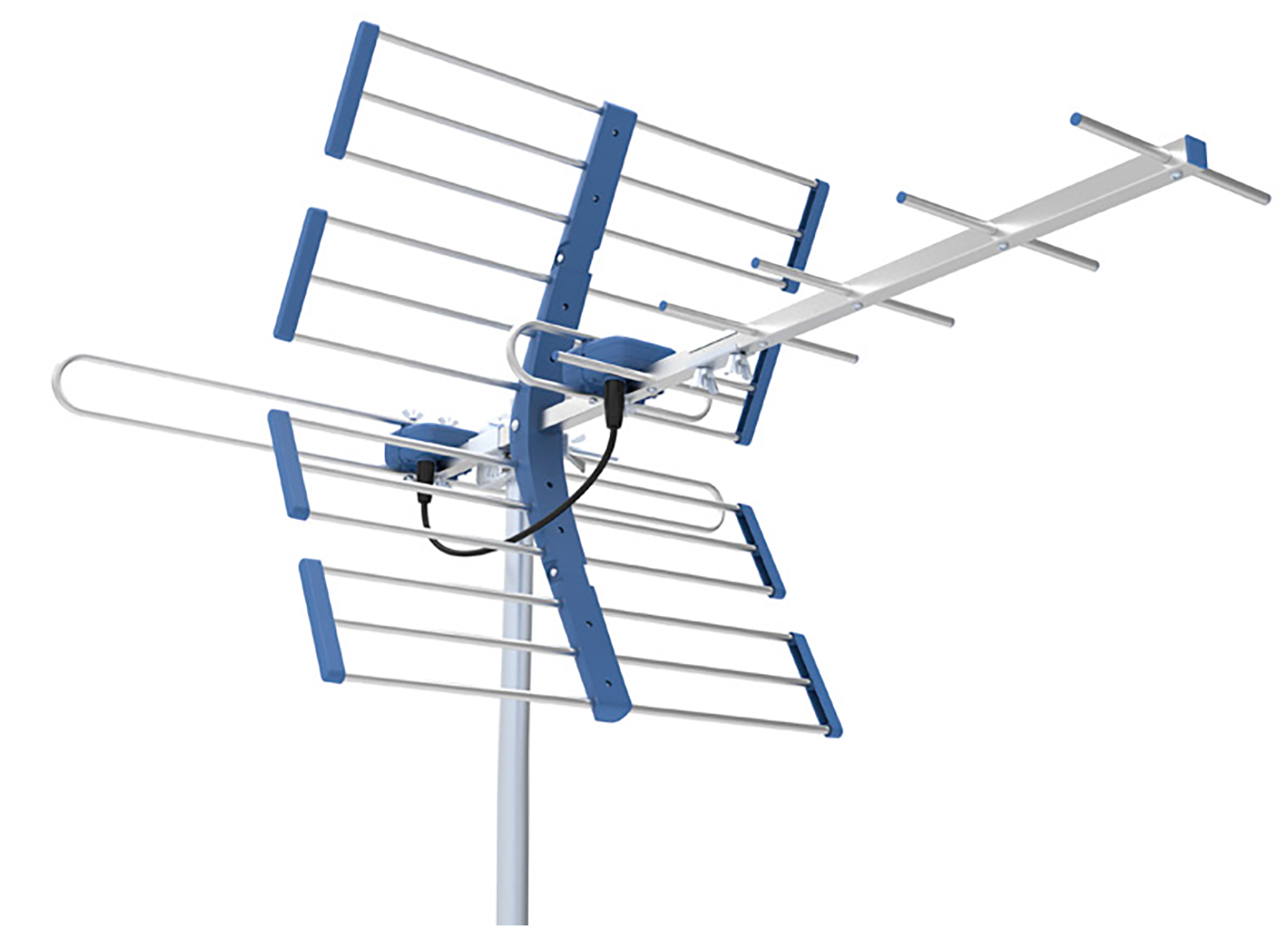

Powyżej antena w polaryzacji poziomej - zarówno część UHF i VHF

Regulacja polaryzacji dla pasma VHF umożliwia użytkowanie tej anteny na terenie całego kraju. Antena wyposażona jest w symetryzator ze zwrotnicą VHF/UHF, dzięki czemu do budynku wystarczy wprowadzić tylko jeden kabel antenowy. Możliwe jest również podłączenie kabli dedykowanych do każdego pasma częstotliwości, dzięki czemu odpowiednie wzmocnienie lub regulacja poziomu może być wykonana niezależnie na każdym paśmie częstotliwości. Instalacja anteny zajmuje mniej niż 5 minut i nie wymaga żadnych narzędzi.

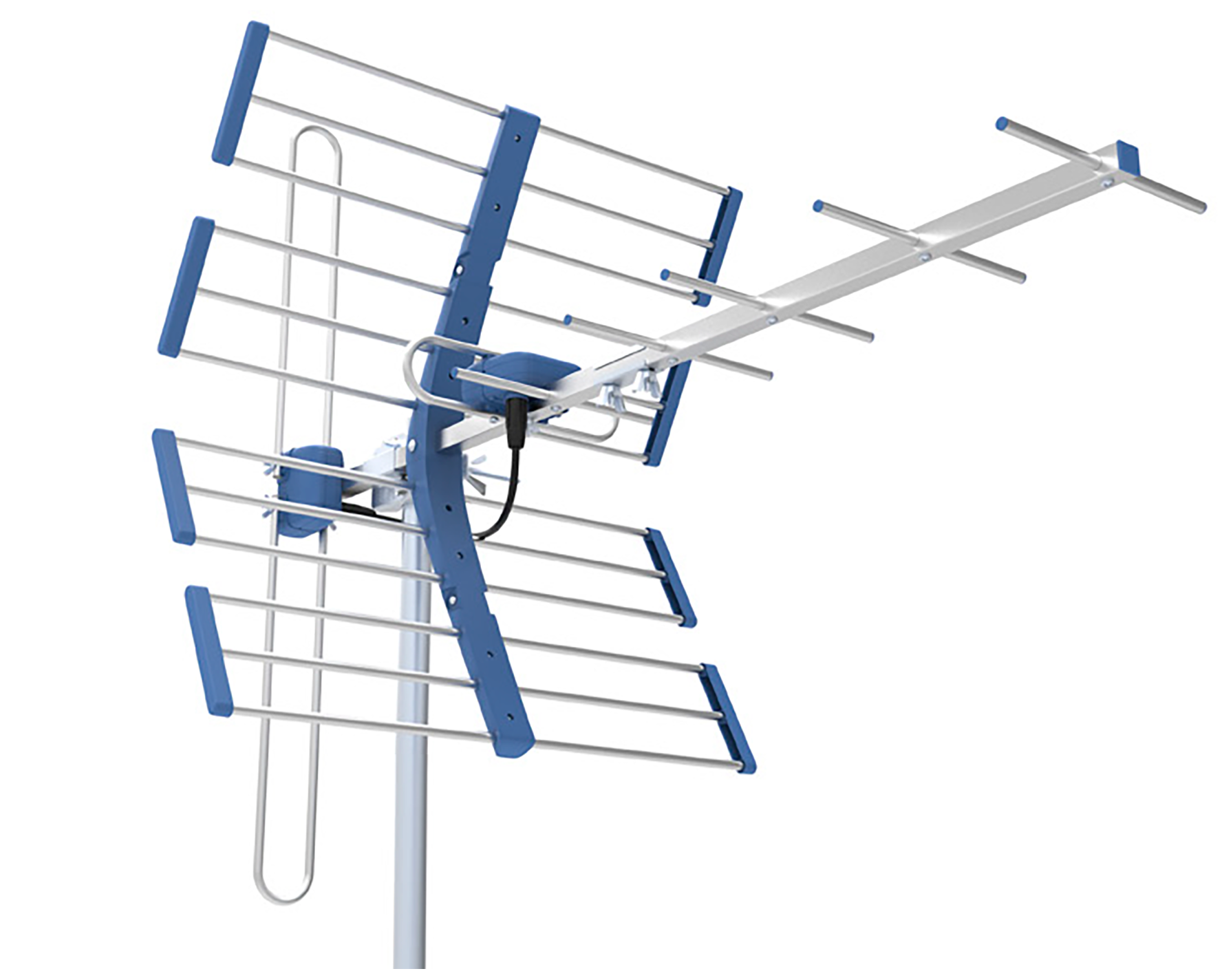

Antena w polaryzacji poziomej dla UHF i pionowej dla VHF

Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.

Rozdzielenie sygnału z anteny Telkom-Telmor TT W19 SILVER 5G:

Sygnał z tej anteny możesz łatwo podzielić na kilka odbiorników. Do podłączenia np. dwóch telewizorów lub tunerów DVB-T2 wystarczy użyć rozgałęźnik. W przypadku gdy sygnał z anteny jest mocny, a połączenia kablowe nie są bardzo długie może to być rozgałęźnik pasywny (bez wzmacniacza).

Do wykonania instalacji według powyższego schematu można użyć:

1 x Rozgałęźnik pasywny np. Signal R-2
3 x Złącze F np. Złącze F samozaciskowe
2 x Złącze TV (wtyk) np. Wtyk TV Cabelcon
Kabel antenowy

Do podzielenia sygnału na większą liczbę odbiorników można zastosować rozgałęźniki z większą ilością wyjść, jednak w przypadku gdy sygnał z anteny nie jest wystarczająco mocny niezbędne może okazać zamontowanie rozgałęźnika aktywnego (ze wzmacniaczem).

Cechy produktu Telkom-Telmor TT W19 SILVER 5G:

• Antena combo - pasmo VHF + UHF
• Wysoki zysk: 13dBi + 6dBi
• Zakres częstotliwości UHF: 470-694MHz
• Zakres częstotliwości VHF: 174-230MHz
• Technologia 5G Protected
• Regulowana polaryzacja pasma VHF
• Szybki montaż, bez narzędzi
• Gotowa do odbioru pasma DVB-T/T2 i DAB+
• Konstrukcja odporna na warunki atmosferyczne
• Wbudowana zwrotnica VHF/UHF

Dane techniczne anteny Telkom-Telmor TT W19 SILVER 5G:

• Zakres częstotliwości VHF & UHF: 174-230 & 470-694 MHz
• Kanały: 6-12 & 21-48
• Zysk UHF/VHF: 13 / 6 dBi
• Kąt promieniowania: <45°
• Współczynnik P/T: 20dB
• Impedancja: 75 Ohm
• Typ złącz: F żeńskie
• Długość anteny: 921 mm
• Waga: 1,64 kg
