Antena Televes Yagi Edge MIX+ 111810

Antena Televes Yagi Edge MIX+ 111810

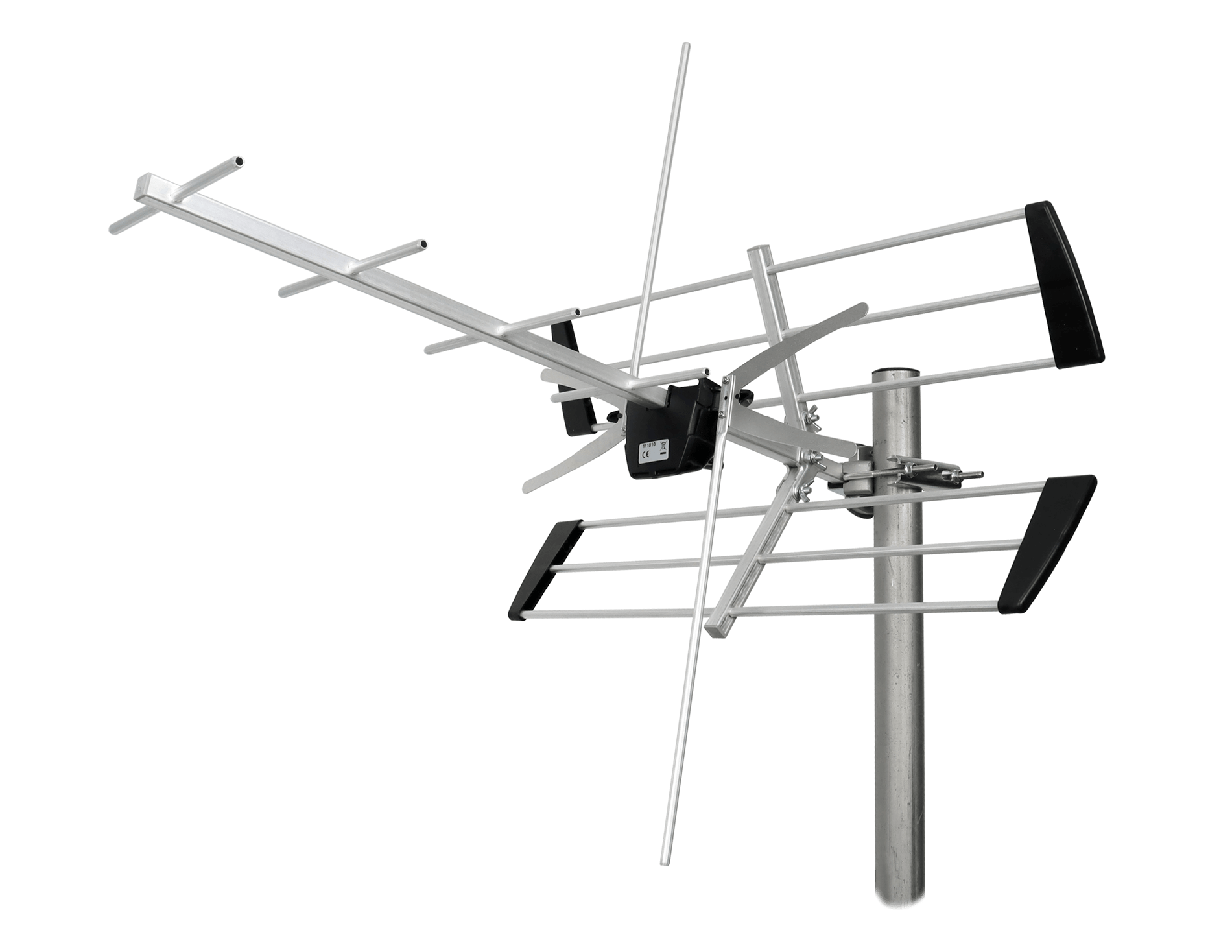

Antena Televes Yagi Edge MIX+ 111810 umożliwia odbiór sygnały zarówno z pasma UHF i VHF, a więc pokrywa całe pasmo telewizyjne DVB-T/T2 oraz radiowe DAB+.

Antena zawiera filtr SAW tłumiący częstotliwości powyżej 48 kanału nie dopuszczając sygnałów zakłócających zwłaszcza z pasma przeznaczonego dla szybkiego internetu 5G i LTE.

Do odbioru pasma VHF antena posiada dipol jaki może być zamontowany zarówno w polaryzacji poziomej (H), jak i pionowej (V). Odpowiednie dopasowanie polaryzacji na antenie odbiorczej, zgodnej z polaryzacją nadajnika zapewnia wyższy poziom odbioru, a tym samym stabilny sygnał bez zakłóceń.

Antena Televes Yagi Edge MIX+ 111810 pozwala zapewnić wzrost wzmocnienia sygnału w obu pasmach do 20dB, dzięki wbudowanemu wzmacniaczowi o stałym wzmocnieniu, który jest aktywowany przez zasilanie anteny.

W komplecie nie ma zasilacza. Można zastosować dedykowany zasilacz Televes +12V lub dowolny inny zasilacz antenowy 12-24V.

Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,4,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.

Rozdzielenie sygnału z anteny Televes Yagi Edge MIX+ 111810:

Sygnał z tej anteny możesz łatwo podzielić na kilka odbiorników. Do podłączenia np. dwóch telewizorów lub tunerów DVB-T2 wystarczy użyć rozgałęźnik. W przypadku anten ze wzmacniaczem należy używać rozgałęźników z tzw. przejściem napięcia.

Do wykonania instalacji według powyższego schematu można użyć:

1 x Rozgałęźnik pasywny np. FVSC 2L
3 x Złącze F np. Złącze F samozaciskowe
1 x Złącze TV (wtyk) np. Wtyk TV Cabelcon
Kabel antenowy

Do podzielenia sygnału na większą liczbę odbiorników można zastosować rozgałęźniki z większą ilością wyjść, jednak w przypadku gdy sygnał z anteny nie jest wystarczająco mocny niezbędne może okazać zamontowanie rozgałęźnika aktywnego (ze wzmacniaczem).

Cechy wyróżniające:

• Wszechstronność: pionowa lub pozioma polaryzacja
• Wysokie wzmocnienie: zawiera inteligentny wzmacniacz dopasowujący wzmocnienie do odbieranego sygnału
• Szybki i bezpieczny system montażu anteny
• Bardzo wytrzymałe mechanicznie, z wyjątkową odpornością na wibracje
• Kompaktowość: dobry stosunek wzmocnienia do długości
• Płaskość w charakterystyce częstotliwościowej pasma UHF
• Wykonane z aluminium (nierdzewne), zapewniającego długą żywotność oraz z tworzywa ABS, zapewniającego doskonałą odporność na niesprzyjające warunki atmosferyczne

Dane techniczne anteny Televes Yagi Edge MIX+ 111810:

• Pasma: VHF/UHF
• Zakres częstotliwości: 174-230MHz / 470-694 MHz
• Kanały: 5-12 / 21-48
• Wzmacniacz VHF/UHF: 12/20 dB
• Napięcie zasilania: 12-24V
• Pobór mocy: 45 mA
• Obciążenie wiatrem (@130Km/h): 38,4N
• Obciążenie wiatrem (@150Km/h): 52,8N
• Waga anteny: 790 g
• Wymiary: 770x660x730 mm
• Średnica masztu: 20-50mm
