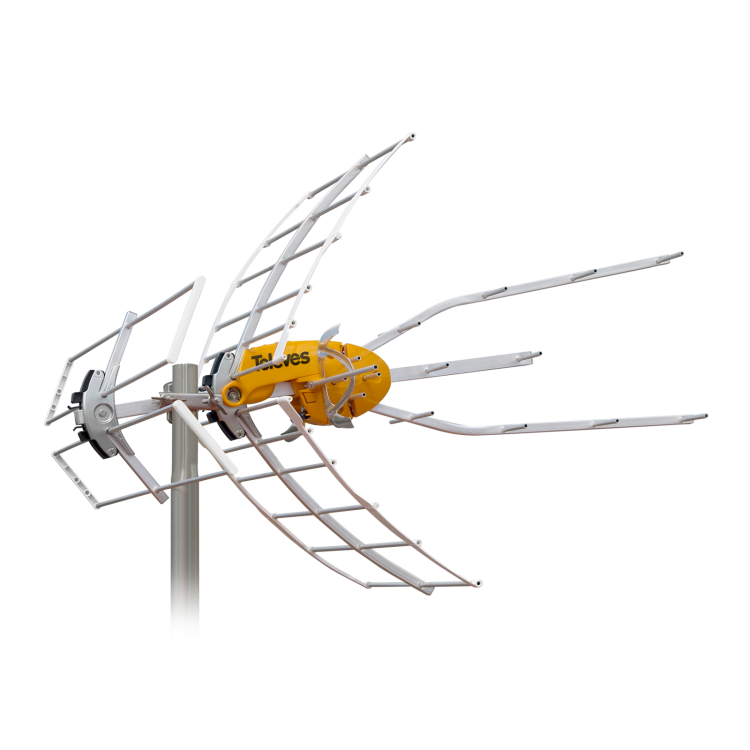

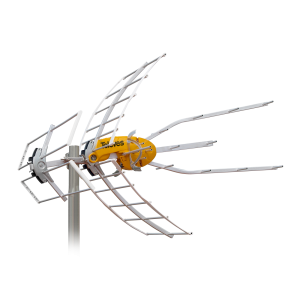

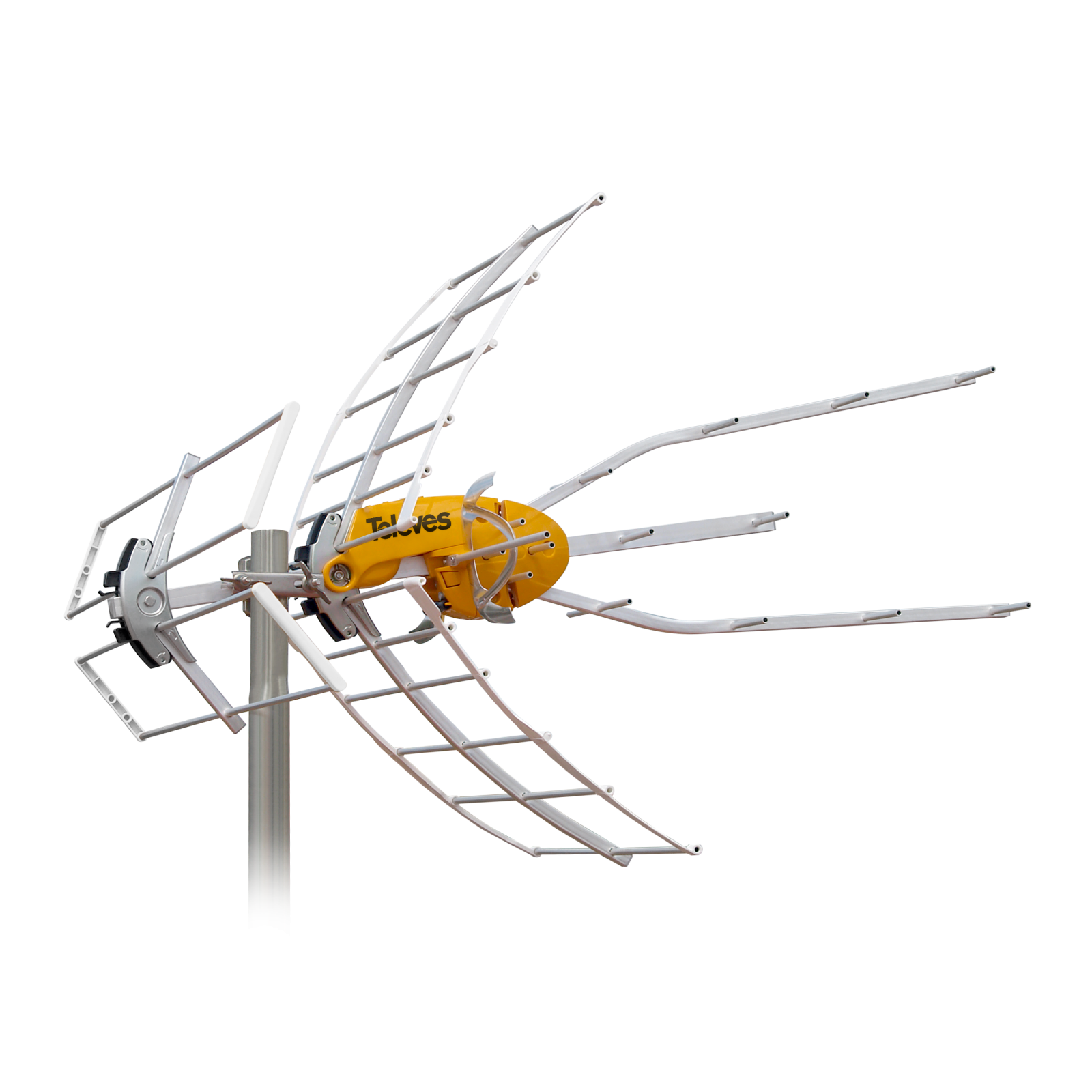

Antena Televes Ellipse MIX 148821 VHF UHF DVB-T2

Antena Televes Ellipse MIX 148821 VHF UHF DVB-T2

Antena Televes Ellipse Mix 148821 to inteligentna antena, która automatycznie dostosowuje się do warunków odbioru w czasie rzeczywistym. Antena przeznaczona jest do stabilnego odbioru pasm VHF (kanały 5-12) i UHF (do 48 kanału) ze zoptymalizowaną separacją od częstotliwości LTE  dzięki wysoce selektywnemu filtrowi SAW. Nowa koncepcja anteny, która eliminuje wszelkie zakłócenia, nawet na obrzeżach pasma telewizyjnego.To wszystko dzięki przełomowej konstrukcji zawierającej najnowszą generację technologii TForce i filtrów SAW.

Bardzo lekka i kompaktowa konstrukcja, łatwa do zainstalowania w złożonych lokalizacjach i zapewnia mniejszy opór powietrza. High Dynamic Range umożliwia uzyskanie wysokiej jakości sygnałów w danych warunkach, wzmacnia bardzo słabe sygnały i zapobiega nasyceniu przy zbyt wysokich poziomach odbioru. Best C/N - najwyższa jakość sygnału dzięki wyjątkowo niskiemu współczynnikowi szumów. Perfect Gain inteligentnie i automatycznie dostosowuje wzmocnienie, aby uzyskać właściwy poziom. Specjalne podwójne dipole „U” w układzie otwartym/zamkniętym zapewniają optymalną jednorodność częstotliwości. W pełni ekranowana puszka przyłączeniowa chroni system BOSS przed zakłóceniami impulsowymi. Uziemienie chroni element anteny przed wyładowaniem. Niskie zużycie energii w trybie inteligentnym.

Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.

Cechy produktu Antena Televes Ellipse Mix 148821:

• Antena o najlepszym zasięgu DVB-T: odbiera sygnał poprawnie w wielu miejscach, bez względu na to czy jest on bardzo silny czy bardzo słaby
• Antena przystosowana jest do zmian warunków odbioru: antena w trybie ciągłym sprawdza sygnał i dostosowuje jego wzmocnienie, tak aby zawsze mieć najlepszy możliwy poziom wyjściowy
• Niezależne sterowanie VHF i UHF: oddzielna regulacja minimalizuje możliwe różnice poziomów między oboma pasmami
• Eliminuje wszystkie zakłócenia, także te na granicy pasma telewizyjnego: dzięki filtrowi SAW (Surface Acoustic Wave) z wysoką selektywnością, zakłócenia, głównie te z telefonii LTE, są filtrowane bez zniekształcania ostatniego sąsiedniego kanału
• Wszystkie elementy mechaniczne są odporne na korozję: aluminiowa konstrukcja, zastosowanie włókna szklanego, śruby mocujące ze stali nierdzewnej, uchwyt mocujący wykonany z odlewu (ZAMAK) z obróbką antykorozyjną
• Innowacyjny aerodynamiczny design: niepowtarzalna estetyka anteny jest odwzorowaniem naszej pasji do szczegółów
• Zoptymalizowany odbiór: wklęsła powierzchnia zakrzywionych reflektorów zbiera otrzymany sygnał w dipolu. Wypukła powierzchnia maksymalizuje ekranowanie dipola, zwiększając odporność na zakłócenia
• Montaż: szybki montaż w mniej niż 1 minuta bez potrzeby użycia narzędzi
• Solidny i trwały uchwyt mocujący zapobiega niepożądanym zmianom kierunku podczas użytkowania

W zestawie znajduje się zasilacz Picokom 12V 200mA nr kat.579401, który zapewnia optymalne działanie anteny. Został wyposażony w złącza do mocowania przewodu EasyF oraz posiada wbudowany rozgałęźnik na dwa wyjścia dzięki czemu do anteny możemy podłączyć dwa telewizory lub tunery DVB-T2.

Parametry techniczne anteny Televes Ellipse UHF DVB-T2:

• Pasma: BIII / UHF
• Zakres częstotliwości: 174-230MHz / 470-694MHz
• Kanały: 5-12 / 21-48
• Tryb pracy systemu BOSS: ON / ON
• Zysk: 34 / 38
• Poziom wyjściowy: Auto* / Auto*
• Poziom wykorzystania sygnału: < 75 / < 75
• Napięcie zasilania: 12V / 12V
• Maks. prad: 70mA / 70mA
• Kąt promieniowania: 60º / 40º
• Wspołczynnik P/T:> 20dB / > 20dB
• Obciążenie wiatrem (@130Km/h): 96N
• Obciążenie wiatrem (@150Km/h): 132N
  *Zysk zmienia się automatycznie w zależności od poziomu wyjściowego

Przykładowy schemat podłączenia
