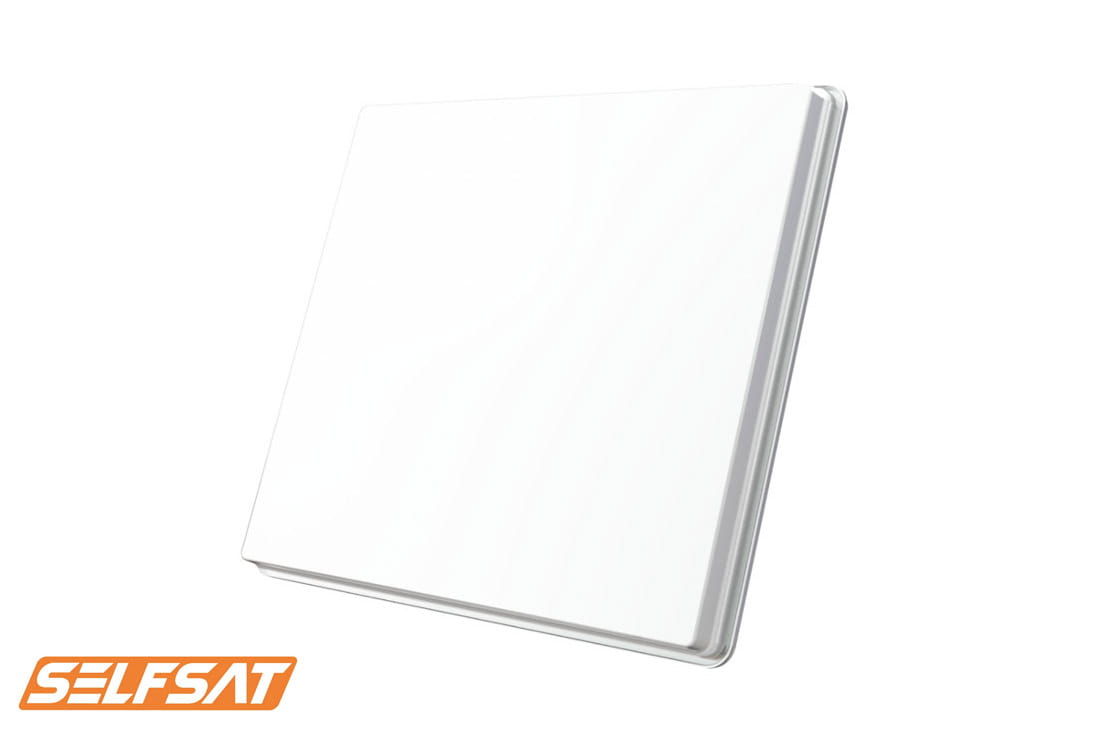

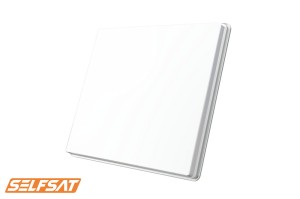

Antena satelitarna panelowa Selfsat H50D

Antena satelitarna panelowa Selfsat H50D

Antena panelowa to nowoczesny sposób na odbiór sygnału satelitarnego. Dzięki zastosowaniu innowacyjnej technologii można zrezygnować z dużej anteny offsetowej na rzecz zupełnie płaskiej anteny panelowej. Przewagą takiej anteny są przede wszystkim mniejsze wymiary.

Antena panelowa o wymiarach 51 x 51 cm odpowiada antenie offsetowej o średnicy 80 cm.

Dodatkowo płaski kształt daje możliwość łatwego maskowania anteny. W wielu miejscach montaż tradycyjnej anteny satelitarnej jest albo zabroniony albo przynajmniej niewskazany. Duża antena offsetowa dodatkowo w kontrastującym kolorze skutecznie może zepsuć estetykę elewacji np. zabytkowej kamienicy. Antena panelowa poprzez mniejsze wymiary, płaski kształt nie tylko zajmuje mniej miejsce ale również może zostać oklejona folią imitującą kolor elewacji przez co staje się prawie niewidoczna.

Jak działa antena panelowa

Technologia odbioru sygnału poprzez płaską antenę satelitarną została opracowana przez Selfsat i jest strzeżona kilkunastoma patentami. Sygnał trafiający na antenę skupia się w niewielkich otworach w kształcie lejka o kwadratowym przekroju. Następnie w dwóch kolejnych warstwach jest rozdzielany na polaryzację poziomą i polaryzację pionową, a następnie trafia bezpośrednio do konwertera. Konwerter Selfsat działa podobnie jak tradycyjny konwerter zamieniając częstotliwości gigahertzowe do pierwszej pośredniej częstotliwości megahertzowej.

Płaska budowa anteny powoduje większą efektywność, która sięga 95% w czasie gdy efektywność tradycyjnej satelitarnej anteny offsetowej to około 60-75%. Antena panelowa musi być ukierunkowana tak jak tradycyjna antena satelitarna i bardzo dokładnie ustawiona tak by uzyskać możliwie największy poziom i jakość sygnału satelitarnego. Oprócz ustawień w płaszczyźnie azymutu i elewacji, niezbędne jest skręcenie anteny w osi poziomej, które odpowiada skręceniu konwertera przy tradycyjnej antenie.

Sygnał wyjściowy do tunera satelitarnego możemy podłączyć tradycyjnym kablem antenowym. Można również stosować inne elementy instalacji satelitarnej jak rozgałęźniki czy zwrotnice SAT.

Typ konwertera

Antenę można kupić z trzema typami konwertera:

• Single - 1 wyjście umożliwiające podłączenie jednego tunera satelitarnego
• Twin - 2 wyjścia umożliwiające podłączenie dwóch tunerów z jednym wejściem lub jednego tunera wymagającego dwóch sygnałów z anteny satelitarnej (LNB 1, LNB 2).
• Quad - 4 wyjścia mogące posłużyć do podłączenia czterech tunerów z jednym wejściem lub np. dwóch tunerów wymagających dwóch sygnałów z anteny satelitarnej (LNB 1, LNB 2).

Ogólne dane techniczne satelitarnych anten panelowych serii H50D

• Częstotliwość wejściowa: 10,7 - 12,75 GHz
• Częstotliwość wyjściowa: 950-1950 MHz / 1100-2150 MHz
• Polaryzacja: Pionowa i Pozioma
• Zysk: 36,1 dBi dla 12,7 GHz
• Szum konwertera: 0,2 dB
• Pobór prądu 150 mA (max)
• Zasilanie: 12-14 V (V), 16-19 (H)
• Wymiary: 517 x 514 x 58 mm
• Waga: 8,5 kg
• Temperatura pracy: -30 - +60 °C

Selfsat jest koreańską marką firmy I DO IT posiadającą również europejską siedzibę we Francji. Firma opracowuje i produkuje własne produkty. Panelowe anteny satelitarne zyskały międzynarodowe uznanie i są sprzedawane na całym świecie. Technologia odbioru i budowy anten jest strzeżona kilkunastoma patentami.
