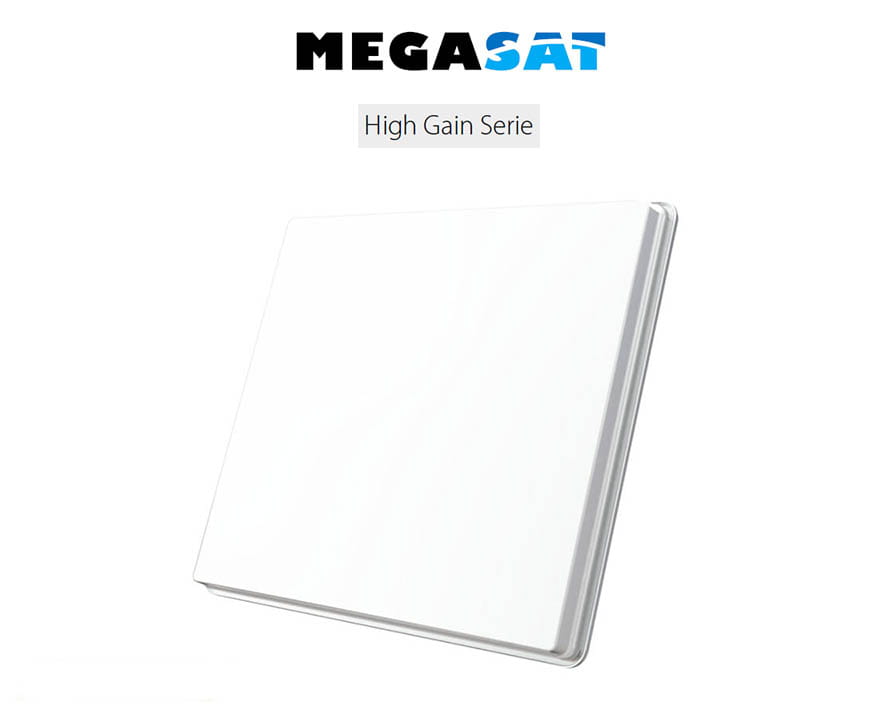

Antena satelitarna panelowa Megasat HG50

Antena satelitarna panelowa Megasat HG50

Panelowa antena satelitarna to nowoczesne estetyczne rozwiązanie do odbioru sygnału satelitarnego. Niewielkie wymiary anteny: 517x514x58 mm (wysokość x szerokość x grubość) dają zysk 36dB czyli tyle ile klasyczna ofsetowa czasza satelitarna o wielkości 80cm zwana potocznie talerzem.

Antena satelitarna panelowa Megasat HG50 występuje w trzech wersjach, w zależności od wbudowanego konwertera (single, twin, quad). Do konstrukcji anteny wykorzystano najnowsze technologie, które zostały opatentowane. Antena składa się z trzech warstw polaryzujących sygnał oraz falowodów w kształcie lejka.

Sygnał padający na antenę skupia się w niedużych otworach w kształcie lejka o kwadratowym przekroju. Potem w dwóch kolejnych warstwach jest rozdzielany na polaryzację poziomą i polaryzację pionową, a następnie jest kierowany bezpośrednio do konwertera. Konwerter wygląda inaczej niż te standardowe ale zasada jego działania jest taka sama.

Płaska budowa anteny powoduje większą efektywność, która dochodzi do 95% podczas gdy efektywność tradycyjnej satelitarnej anteny offsetowej to około 60-75%.

Antenę można kupić z trzema typami konwertera:

• Single - 1 wyjście umożliwiające podłączenie jednego tunera satelitarnego
• Twin - 2 wyjścia umożliwiające podłączenie dwóch tunerów z jednym wejściem lub jednego tunera wymagającego dwóch sygnałów z anteny satelitarnej (LNB 1, LNB 2).
• Quad - 4 wyjścia mogące posłużyć do podłączenia czterech tunerów z jednym wejściem lub np. dwóch tunerów wymagających dwóch sygnałów z anteny satelitarnej (LNB 1, LNB 2).

Cechy produktu antena Megasat HG50:

• płaska powierzchnia
• zysk anteny 36,1 dBi
• wymiary 51x51cm
• waga 8,5kg
• 1,2 lub 4 wyjścia z konwertera
• mocowanie do ściany lub masztu w zestawie

Płaski kształt daje możliwość łatwego maskowania anteny. W niektórych miejscach montaż tradycyjnej anteny satelitarnej jest albo zabroniony albo przynajmniej niewskazany. Duża antena offsetowa, która występuje w kontrastującym kolorze skutecznie może zepsuć estetykę elewacji np. zabytkowej kamienicy. Antena panelowa poprzez mniejsze wymiary, płaski kształt nie "rzuca się tak w oczy" jak klasyczny "talerz". Panel można okleić folią imitującą kolor elewacji przez co staje się prawie niewidoczna.

Dane techniczne anteny panelowej Megasat HG50:

• Częstotliwość wejściowa 10,7 ~ 12,75 GHz
• Polaryzacja pionowa / pozioma
• Zysk anteny 36,1 dBi przy 12,7 GHz
• Temperatura pracy -30 ° C ~ + 60 ° C
• Temperatura przechowywania -40 ° C ~ + 80 ° C
• Wyjście LNB 1, 2 lub 4
• Częstotliwość wyjściowa LNB 950 ~ 2,150 MHz
• L.O. Częstotliwość 9,75 GHz / 10,6 GHz
• Wzmocnienie konwersji 60 dB
• Wyplaszczenie wzmocnienia 6 dB
• Zasilanie 12 ~ 14 V DC (V) / 16 ~ 19 V DC (H)
• Pobór prądu max. 150 mA
• Wymiary 517 x 514 x 58 mm
• Waga 8,5 kg
