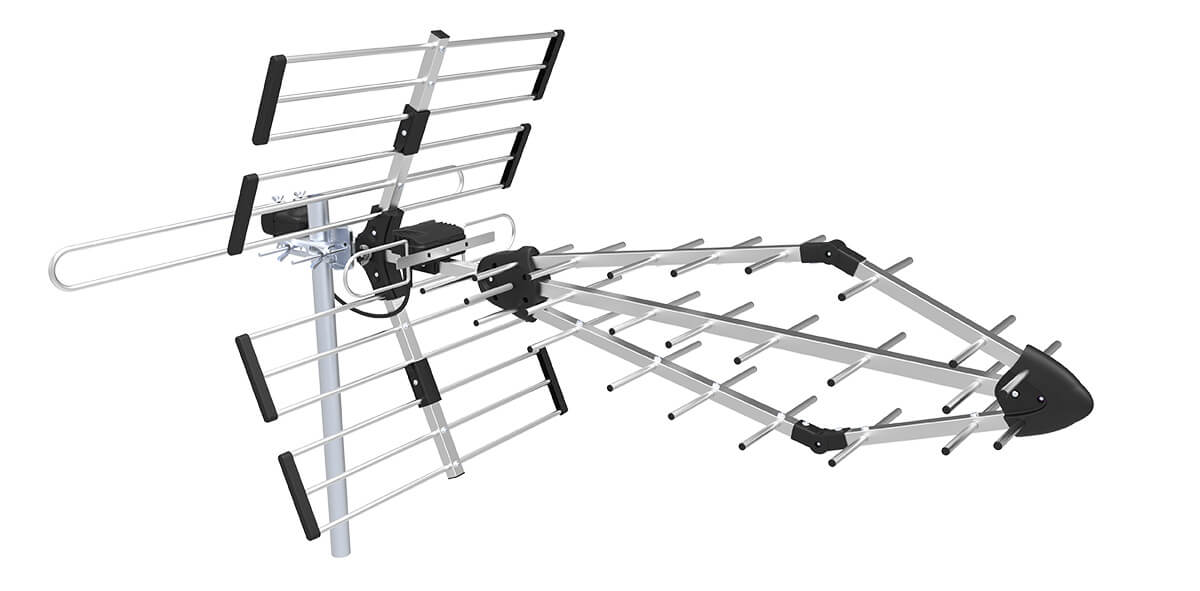

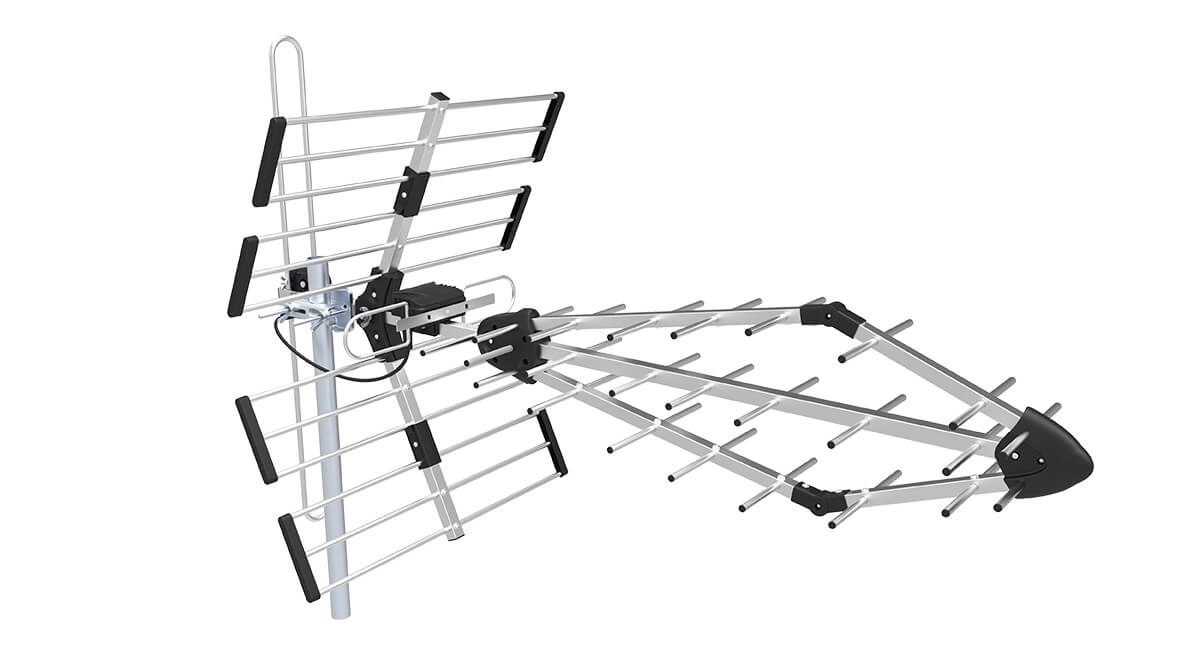

Antena Dipol Smart Horizon Combo VHF/UHF DVB-T2

Antena telewizyjna DVB-T2 Dipol Smart Horizon Combo z polaryzacją H/V

Antena Dipol Smart Horizon Combo to nowoczesne rozwiązanie dla odbioru naziemnej telewizji cyfrowej DVB-T2 w paśmie VHF i UHF. Dzięki przemyślanej konstrukcji i możliwości pracy w dwóch trybach – pasywnym i aktywnym – zapewnia niezawodny odbiór zarówno ma terenach o dobrym jak i słabszym poziomie sygnału.

W trybie pasywnym antena osiąga zysk do 5,7 dBi w paśmie VHF i 12,5 dBi w paśmie UHF. Po podaniu napięcia zasilającego  5-24 V aktywuje się wzmacniacz, który zwiększa poziom sygnału nawet o 20 dB. To może poprawić moc sygnału jaka dotrze do odbiornika. by został on poprawnie zdekodowany.

Główne zalety anteny:

• Praca w dwóch trybach - pasywnym i aktywnym
• Wbudowany filtr LTE 700 – eliminuje zakłócenia z sieci LTE i 5G
• Szybki montaż - złożenie w mniej niż 2 minuty, bez narzędzi
• Solidna konstrukcja z aluminium i stali ocynkowanej i tworzywa ABS
• Wysoka odporność na wiatr, mróz i promieniowanie UV

Dwie polaryzacje V / H dla MUX 8.

MUX 8 jako jedyny multipleks w Polsce nadawany jest w paśmie VHF. Część nadajników MUX 8 nadaje sygnał w polaryzacji pionowej. Aby uzyskać zgodną polaryzacje z nadajnikiem antena odbiorcza (lub jej część odpowiedzialna za odbiór MUX 8) powinna być ustawiona w tej samej polaryzacji co zapewnia maksymalną moc sygnału. W jakiej polaryzacji nadaje nadajnik MUX 8 można sprawdzić na stronie nadawcy - emimaps.

Pasywna i aktywna

Zastosowany w antenie bypass umożliwia pracę w dwóch konfiguracjach:

• Tryb pasywny – działa bez dodatkowego zasilacza; idealny przy silnym sygnale z nadajnika.

• Tryb aktywny – po podłączeniu zasilacza DC 12V / 100 mA (nie ma w komplecie) antena uruchamia wzmacniacz, który poprawia odbiór w trudniejszych warunkach. Polecamy zasilacz 12V ze złączem F lub inny zasilacz +12V.

Przełączenie między trybami odbywa się automatycznie poprzez podanie napięcia – bez potrzeby manipulowania wzmacniaczem w puszce antenowej.

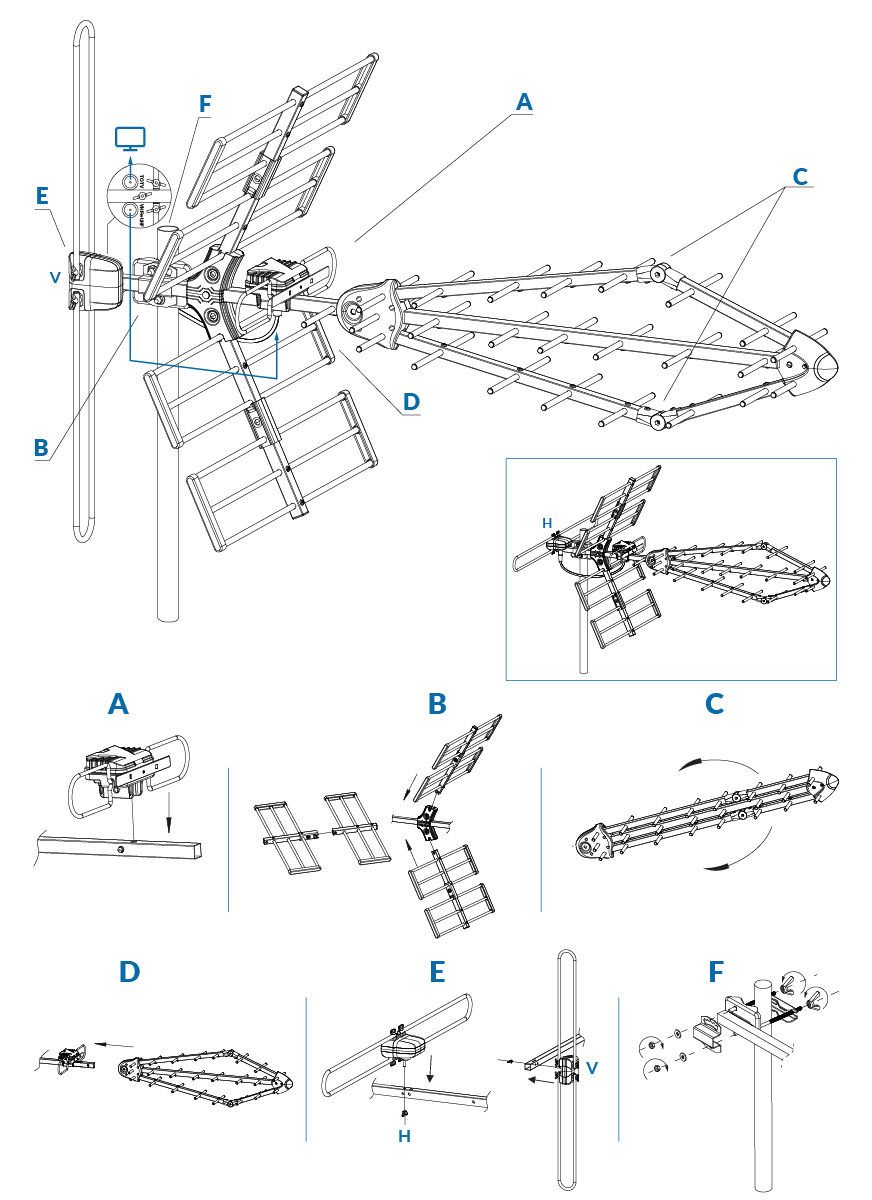

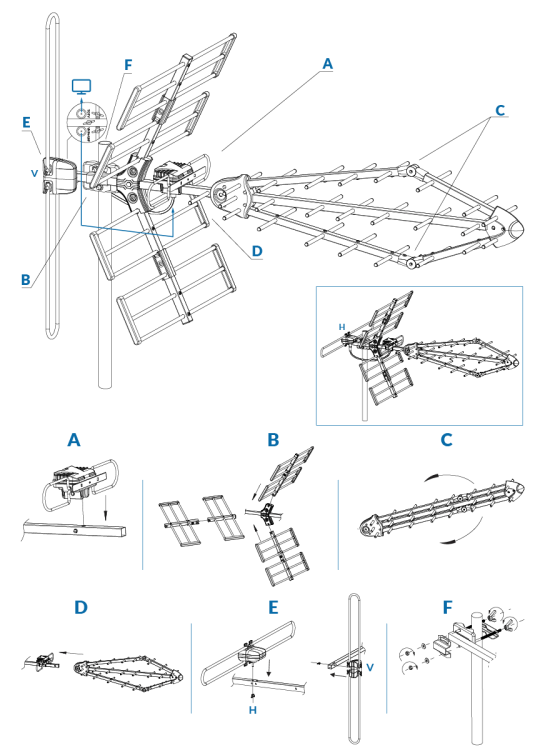

Montaż i konstrukcja

Anteny serii Dipol Smart zaprojektowano z myślą o prostym montażu i stabilności po zamocowaniu. Uchwyt bazujący na dwóch szerokich cybantach (63 mm rozstawu) umożliwia instalację na masztach i balustradach o średnicy do 60 mm. Antena posiada 5-stopniową regulację pochylenia, co ułatwia precyzyjne ustawienie kierunku odbioru.

Montaż bez narzędzi: reflektor, dipol i nośnik direktorów łączą się na zatrzaski, a mocowanie z użyciem nakrętek motylkowych zapewnia stabilność nawet w silnym wietrze.

Trwałość potwierdzona testami

Do produkcji anten DIPOL SMART HORIZON użyto materiałów gwarantujących długą żywotność i odporność na czynniki atmosferyczne.
Elementy aluminiowe są odporne na korozję, stalowe części konstrukcji ocynkowano galwanicznie, a wszystkie czarne komponenty wykonano z wysokiej klasy tworzywa ABS.
Wzmocniony nośnik reflektora zabezpiecza antenę przed uszkodzeniami mechanicznymi spowodowanymi przez wiatr lub ptaki.
ABS użyty w konstrukcji przystosowano do pracy w temperaturach od -30°C do +80°C.

Wbudowany filtr LTE 700

Antenę zoptymalizowano do odbioru sygnałów UHF (kanały 21–48, 470–694 MHz).
Dzięki wbudowanemu filtrowi LTE 700 skutecznie eliminuje ona zakłócenia pochodzące z sieci komórkowych i transmisji danych powyżej 700 MHz.
Dzięki temu sygnał telewizyjny pozostaje stabilny i wolny od interferencji – nawet w obszarach o dużym natężeniu sygnałów 4G/5G.

Idealna do instalacji indywidualnych i zbiorczych

Anteny SMART HORIZON sprawdzają się zarówno w pojedynczych instalacjach domowych, jak i w systemach MATV / SMATV.
Wysoki zysk w trybie pasywnym oraz odporność konstrukcji czynią z niej sprzęt, który sprosta wymaganiom instalatorów pracujących w zróżnicowanych warunkach terenowych.

Kompaktowe opakowanie

Pomimo solidnej konstrukcji, antena dostarczana jest w wyjątkowo poręcznym opakowaniu o wymiarach 79 × 19 × 13 cm.
Dzięki temu łatwo ją transportować nawet w większej ilości, bez ryzyka uszkodzeń – to praktyczne rozwiązanie doceniane przez monterów i dystrybutorów.

Najczęściej zadawane pytania (FAQ) - Dipol Smart Horizon Combo

1. Czy antena Dipol Smart Horizon Combo nadaje się do odbioru DVB-T2 HEVC?

Tak. Antena jest w pełni zgodna ze standardem DVB-T2/HEVC, obowiązującym w Polsce od 2022 roku. Odbiera wszystkie aktualne multipleksy (MUX 1-5 oraz MUX 8).

2. Czy antena wymaga zasilacza?

Nie zawsze. Antena działa w dwóch trybach: Pasywnym - bez zasilacza (gdy sygnał z nadajnika jest mocny). Aktywnym – po podaniu napięcia 5–24 V (z zasilacza lub dekodera). Zasilacz nie jest dołączony.

3. Co oznacza „polaryzacja H/V”?

To kierunek ustawienia anteny względem ziemi: H (pozioma) – najczęściej stosowana dla MUX 1–5, V (pionowa) - używana dla MUX 8 w niektórych lokalizacjach.Polaryzację nadajnika możesz sprawdzić na stronie emimaps

5. Jak daleko od nadajnika może działać ta antena?

Zasięg zależy od ukształtowania terenu, przeszkód i mocy nadajnika.
W praktyce:
w trybie pasywnym - do ok. 30–50 km od nadajnika,
w trybie aktywnym (ze wzmacniaczem) - nawet do 70-90 km przy dobrych warunkach.

6. Czy antena ma filtr LTE / 5G?

Tak. Wbudowany filtr LTE 700 skutecznie usuwa zakłócenia z sieci komórkowych (LTE/5G powyżej 700 MHz), co poprawia stabilność odbioru.

7. Czy antena nadaje się na balkon lub do domku letniskowego?

Tak, antena jest kompaktowa i lekka. Można ją zamontować na maszcie, barierce lub elewacji.

8. Czy montaż wymaga narzędzi?

Nie. Antena Smart Horizon składa się w mniej niż 2 minuty – wszystkie elementy łączą się na zatrzaski, a motylkowe śruby umożliwiają montaż bez użycia kluczy.

9. Czy antenę można stosować w instalacjach zbiorczych?

Tak. Wysoki zysk, stabilna konstrukcja i możliwość pracy pasywnej lub aktywnej sprawiają, że antena świetnie sprawdza się również w systemach zbiorczych.

10. Czy antena jest odporna na trudne warunki pogodowe?

Tak. Zastosowano aluminium, stal ocynkowaną i tworzywo ABS przystosowane do temperatur od –30°C do +80°C. Antena jest odporna na korozję, UV i uszkodzenia mechaniczne.
