Antena AX Galaxy combo VHF/UHF H/V

Antena AX Galaxy combo VHF/UHF H/V

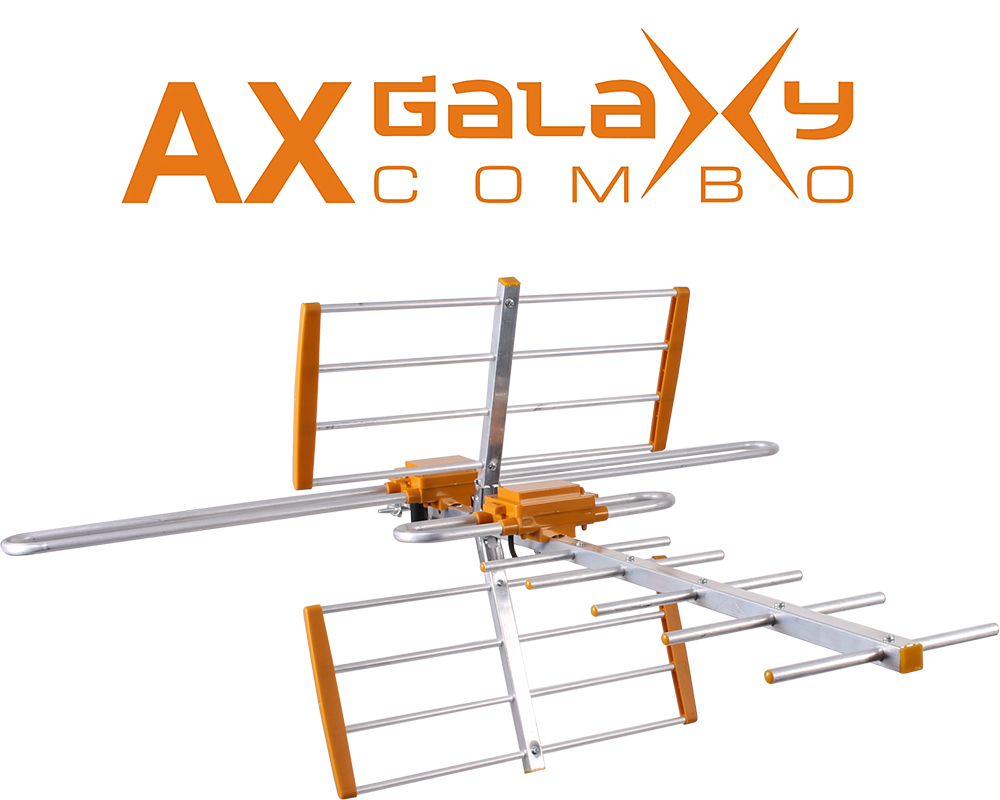

AX Galaxy combo to średniej wielkości antena do odbioru kanałów naziemnej telewizji cyfrowej w nadawanej standardzie DVB-T/T2. Antena odbiera kanały nadawane na częstotliwościach VHF 174-230Mhz (kanały 5-12, MUX 8 ) i UHF 470-790Mhz (kanały 21-60, MUX 1,2,3). Konstrukcja anteny pozwala na ustawienie dipola służącego do odbioru częstotliwość VHF poziomo - do odbioru w polaryzacji H lub pionowo do odbioru w polaryzacji V.

Antena jest zdolna do odbioru kanałów w każdej rozdzielczość - SD, HD, FullHD, 4K.

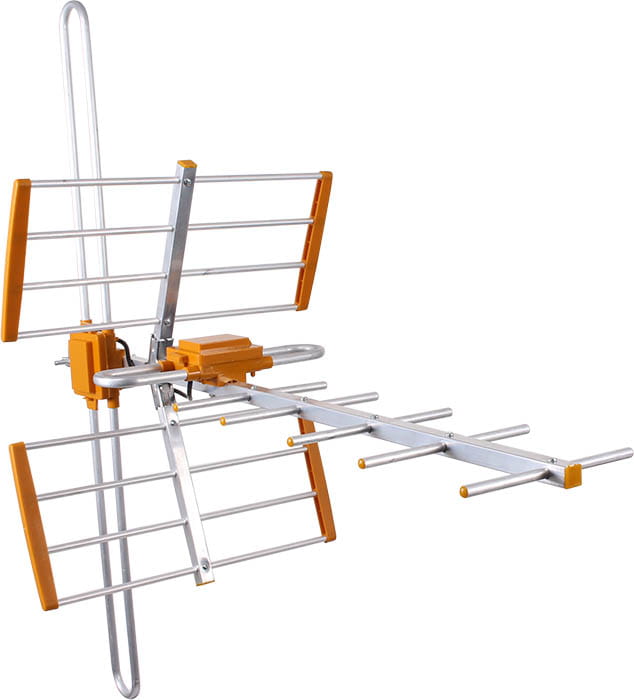

Antena AX Galaxy combo VHF/UHF H/V została wykonana w większości z aluminium dzięki czemu jest odporna na korozję. Elementy plastikowe to tworzywo ABS odporne na promieniowanie UV. Długość anteny to 82cm. Złożenie anteny jest bardzo proste i nie powinny przysporzyć problemów. Należy pamiętać o odpowiednim zamontowaniu ( pionowo lub poziomo) dipola do odbioru MUX 8 w zależności od miejsca montażu.

Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.

Rozdzielenie sygnału z anteny AX Galaxy combo VHF/UHF H/V:

Sygnał z tej anteny możesz łatwo podzielić na kilka odbiorników. Do podłączenia np. dwóch telewizorów lub tunerów DVB-T2 wystarczy użyć rozgałęźnik. W przypadku gdy sygnał z anteny jest mocny, a połączenia kablowe nie są bardzo długie może to być rozgałęźnik pasywny (bez wzmacniacza).

Do wykonania instalacji według powyższego schematu można użyć:

1 x Rozgałęźnik pasywny np. Signal R-2
3 x Złącze F np. Złącze F samozaciskowe
2 x Złącze TV (wtyk) np. Wtyk TV Cabelcon
Kabel antenowy

Do podzielenia sygnału na większą liczbę odbiorników można zastosować rozgałęźniki z większą ilością wyjść, jednak w przypadku gdy sygnał z anteny nie jest wystarczająco mocny niezbędne może okazać zamontowanie rozgałęźnika aktywnego (ze wzmacniaczem).

Cechy produktu Antena AX Galaxy combo VHF/UHF H/V:

• Odbiór sygnału UHF 470-790Mhz (kanały 21-60, MUX 1,2,3)
• Odbiór sygnału VHF 174-230Mhz (kanały 5-12, MUX 8)
• Odbiór systemu DVB-T/T2
• Możliwość odbioru programów w polaryzacji poziomej lub pionowej.
• Do montażu na zewnątrz: odporna na wodę i promeniowanie UV.
• Kompatybilna ze standardem FullHD, 4K
• Impedancja: 75 Ω
• Złącze przewodu: typ F
• Zysk energetyczny: VHF: 6-8 dB, UHF: 10-14 dB.
• Długość: 82 cm
• Maksymalna średnica masztu 60mm
