Wzmacniacz MA-075L FM/VHF/UHF Terra

Wzmacniacz MA-075L FM/VHF/UHF Terra

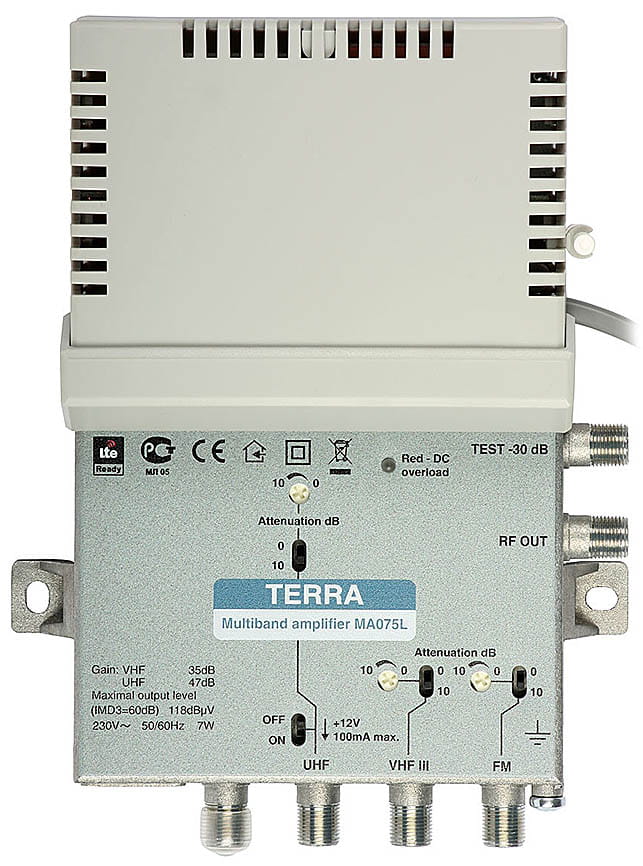

Terra MA-075 to wzmacniacz budynkowy przeznaczony do dużych instalacji na kilkanaście lub kilkadziesiąt gniazd. Wzmacniacz posiada wejście na trzy anteny UHF, VHF i FM. Wzmocnienie dla częstotliwości  UHF wynosi 47dB, a w pasmach VHF/FM 35dB. Maksymalny poziom sygnału na wyjściu wynosi 118 dBμV. Urządzenie posiada przełącznik ON/OFF pozwalający na przesłanie napięcia 12V/100mA do przedwzmacniacza w antenie UHF.

Wzmacniacz Terra MA-075 posiada wbudowany filtr LTE, który umożliwia eliminowanie niepożądanych sygnałów pochodzących od internetu komórkowego działającego w paśmie 800Mhz. Obudowa urządzenia jest odlewana co zapewnia wysoką skuteczność ekranowania.

Terra MA-075 posiada możliwość regulacji wzmocnienia każdego pasma z osobna . Służą do tego przełączniki oraz pokrętła umieszczone na obudowie.  Do testowania sygnału służy wyjście oznaczone -30dB. Na obudowie znajduje się także miejsce do podłączenia uziemienia. Urządzenie jest przeznaczone do pracy wewnątrz pomieszczeń.

Cechy wzmcniacza Terra MA-075:

• wzmocnienie 47db UHF

• wzmocnienie 35dB VHF/FM

• filtr LTE

• regulacja wzmocnienia

• odlewana obudowa zapewniająca wysoką skuteczność ekranowania
• poziom wyjściowy 118dBμV

Dane techniczne:

Wzmocnienie: FM  35dB, VHF 35dB, UHF 47dB
Liczba wejść: 3
Współczynnik szumów:  VHF/FM < 5dB, UHF < 3dB
Makymalny poziom wyściowy IMD3=60 dB, 118dBμV
Międzystopniowa reg. wzmocnienia: 0...- 20dB
Tłumienie odbić: > 10dB
Wyjście testowe: -30dB
Zasilanie przedwzmacniacza:12/100 max V/mA
Zasilanie:    230 V- 50/60 Hz, 5W
Zakres temperatur pracy:  -20...+50 ºC
Wymiary: 135x180x52mm

Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

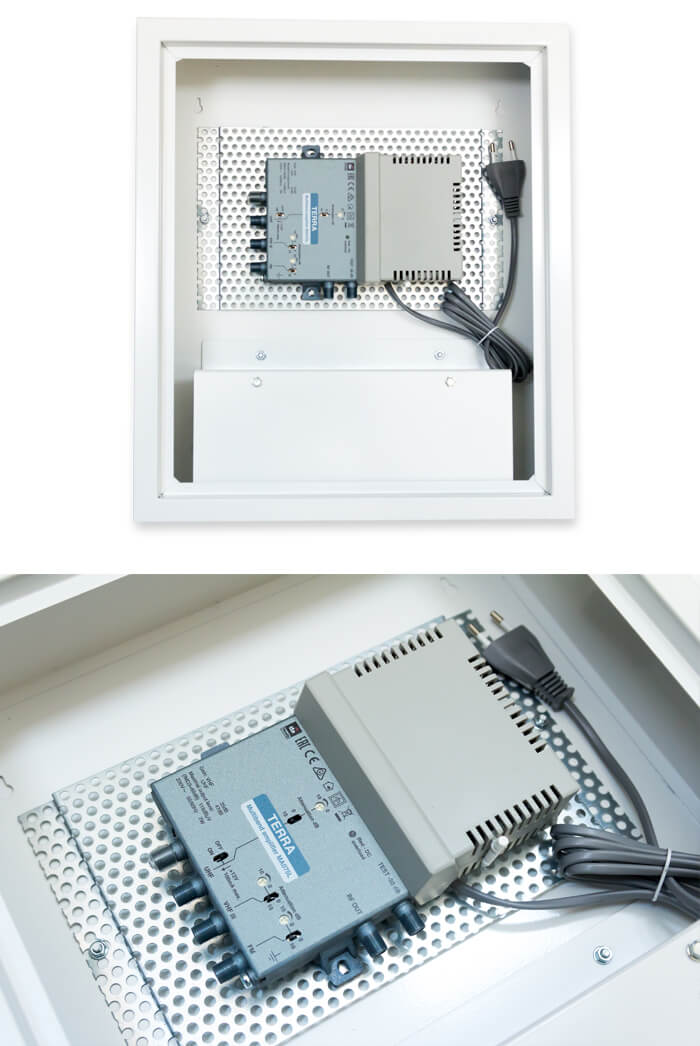

Na poniższym przykładzie wzmacniacz Terra MA-075L w telekomunikacyjnej skrzynce mieszkaniowej OMT-35N.
