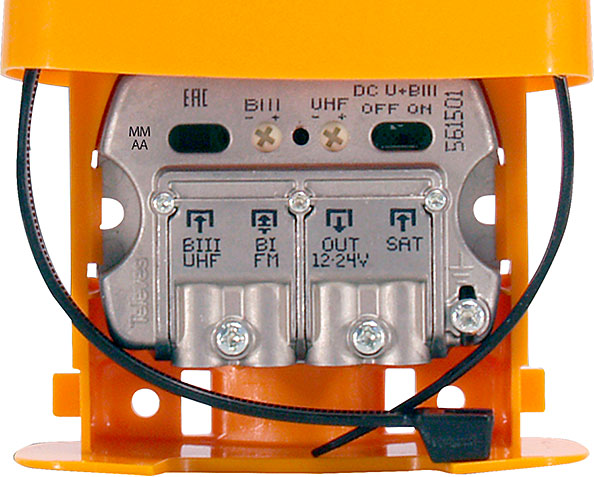

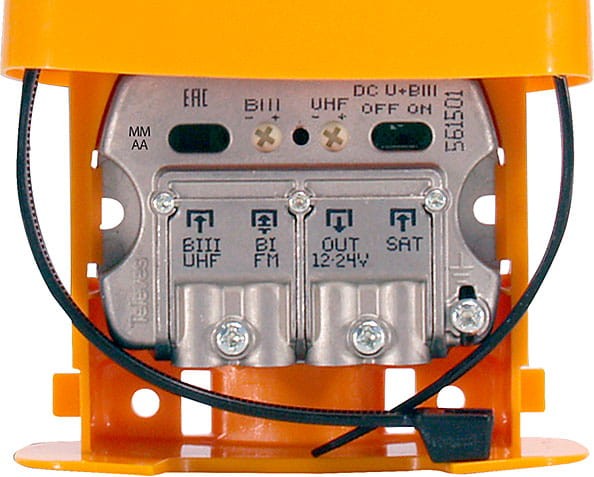

Zwrotnica i wzmacniacz Televes SAT/(UHF/VHF)/FM 561501

Zwrotnica i wzmacniacz Televes SAT/(UHF/VHF)/FM 561501

Urządzenie służy do sumowania sygnału z anteny satelitarnej oraz anteny naziemnej UHF/VHF i radiowej FM. Zostało także wyposażone w regulowany  wzmacniacz sygnału UHF i sygnału VHF z osobną regulacją i filtr LTE. Televes 561501 posiada przejście zasilania DC  do konwertera anteny satelitarnej oraz wzmacniacza anteny UHF. Przejście zasilania można wyłączyć przełącznikiem jeżeli antena nie posiada wbudowanego wzmacniacza. Zainstalowany wzmacniacz posiada funkcję autoregulacji wzmocnienia w zakresie 0-15dB. Ręcznie możemy zmienić poziom wyjściowy w zakresie 0-12dBμV.

Cechy  Televes 561501 zwrotnica i wzmacniacz SAT/(UHF/VHF)/FM:

• System USOS (User Selectable Output Signal): automatyczne dopasowanie do wahań sygnału wejściowego.

• Duże wzmocnienie i bardzo niski współczynnik szumów

• System połączeniowy EasyF

• Zasilanie12 - 24V

• Obudowa z wysokim ekranowaniem, wykonana z odlewu

• Filtr LTE/4G przeciw zakłóceniom pochodzącym z pasma telefonii komórkowej

• Przełącznik ON/OFF do umożliwienia przejścia DC w kierunku wyjścia UHF/VHF do zasilenia wzmacniacza w antenie

• Łatwy montaż. W zestawie opaska zaciskowa do montażu na maszcie

• Odporna obudowa z tworzywa sztucznego ABS do instalacji na zewnątrz (kolor pomarańczowy)

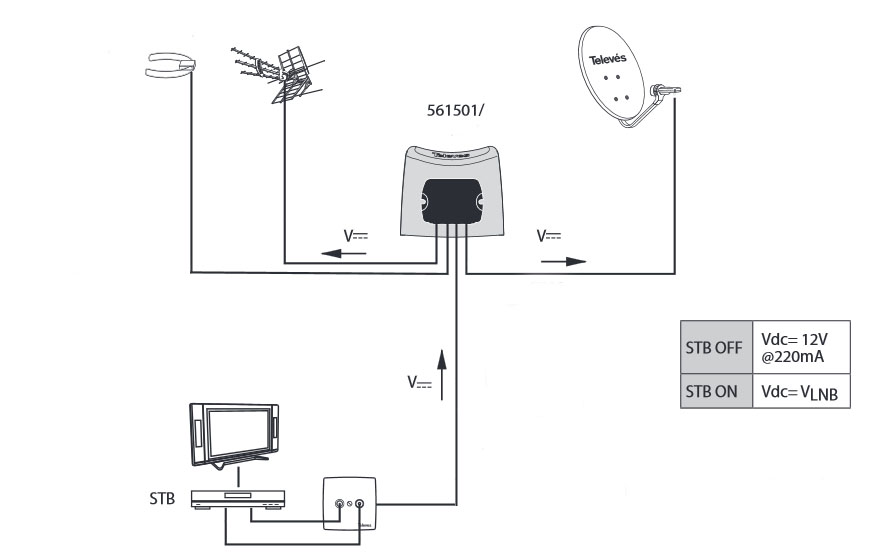

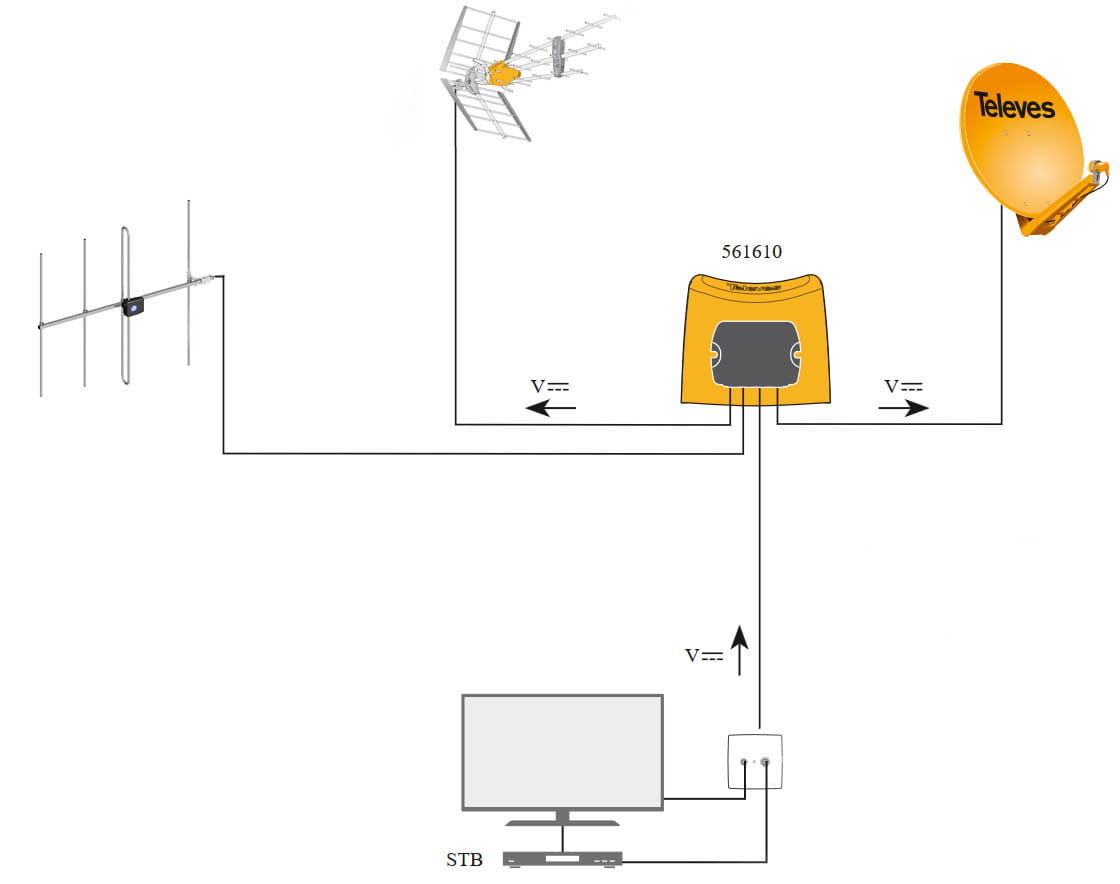

Na powyższym schemacie zasilanie odbywa się przy pomocy tunera satelitarnego. Ważne jest żeby dekoder będąc również w stanie czuwania przesyłał napięcie. Dekodery satelitarne operatorów płatnych telewizji (nc+, cyfrowy polsat) standardowo będąc w stanie czuwania przesyłają takie napięcie zasilające konwerter. W przypadku dekoderów indywidualnych należy sprawdzić czy wysyłają napięcie w stanie czuwania lub włączyć taką funkcję jeżeli jest dostępna.

Dane techniczne Televes 561501:

• Zakres częstotliwości: UHF 470-790Mhz, VHF 174-254Mhz, FM 47-108Mhz, SAT 950-2150Mhz
• Wzmocnienie: 30dB (UHF) 20dB (VHF)
• Poziom wyjściowy DIN45004B: 107dBμV
• Zakres automatycznego wzmocnienia: 0-15dB
• Zakres regulacji Vout: 0-12dBμV
• Współczynnik szumów: 1dB
• Zasilanie: 12-24V
• Pobór prądu: 45mA
• Wymiary (Szer. x Wys. x Dł.): 88x79x42mm
