Zwrotnica UHF, VHF, FM Televes 404010 NanoKom

Dostępność: mała ilość
Wysyłka w: 24 godziny
Cena: 59,00 zł 59.00
ilość szt.
dodaj do przechowalni
Ocena: 5
Producent: Televes
Kod produktu: 404010

Opis

Zwrotnica FM, VHF, UHF Televes 404010 NanoKom

Zwrotnica antenowa 404010 umożliwia sumowanie sygnału z anten FM, VHF i UHF. Zwrotnica ma możliwość "przepuszczenia" napięcia stałego do wzmacniacza znajdującego się w puszcze antenowej anteny UHF.

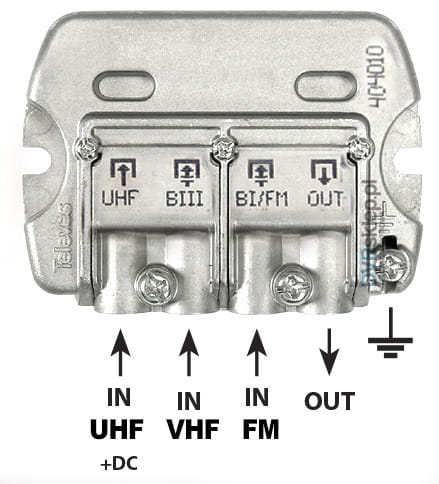

Zwrotnica televes 404010Obudowa zwrotnicy jest odlewana z zamaku dzięki czemu jest ona bardzo solidna, estetyczna i posiada dobre właściwości ekranujące.

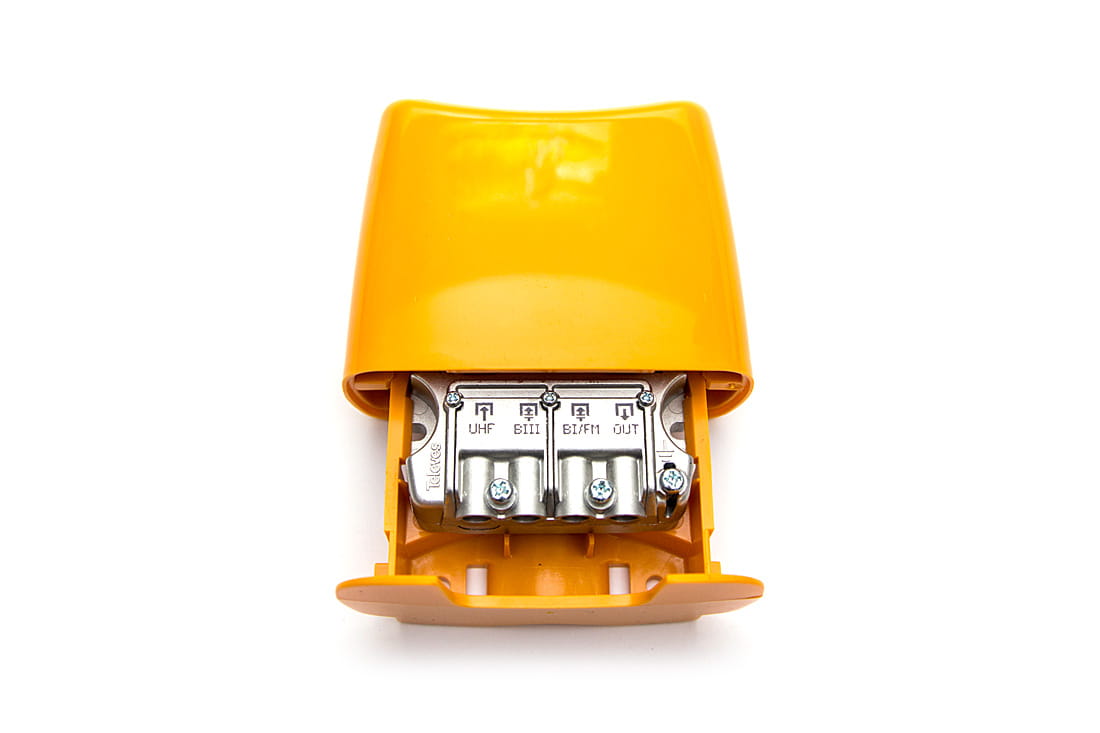

Możliwość montażu wewnątrz i na zewnątrz. Obudowa zewnętrzna z wysokiej jakości tworzywa sztucznego ABS zapewnia ochronę zwrotnicy przed deszczem i śniegiem.

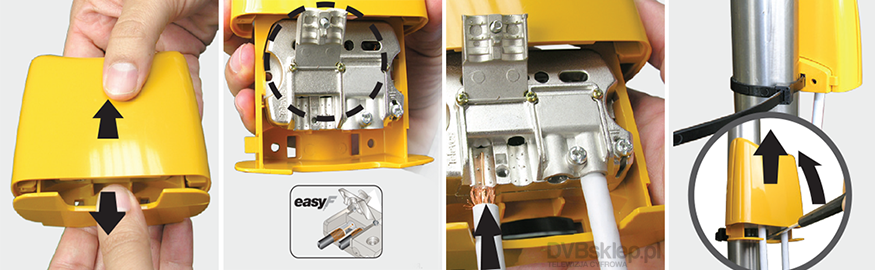

Montaż zwrotnicy Televes 404010

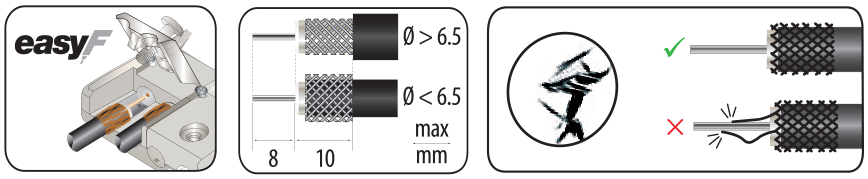

Zwrotnica wyposażona w złącza easyF ułatwiająca montaż kabla antenowego.

Televes easyF

Parametry techniczne zwrotnicy Televes 404010:

  Model 404010
  Pasmo pracy FM 47-108 MHz
  Pasmo pracy VHF 174-254 MHz
  Pasmo pracy UHF 470-790 MHz
  Tłumienie przelotowe 2 dB
  Separacja FM/VHF/UHF > 40 dB
  Napięcie do wzmacniacza tylko UHF
  Maksymalny prąd dla wejścia DC 300 mA
  Filtr LTE Tak
  Temperatura pracy -5 ...+45
  Wymiary 120 x 130 x 19 mm
  Waga 450 gr

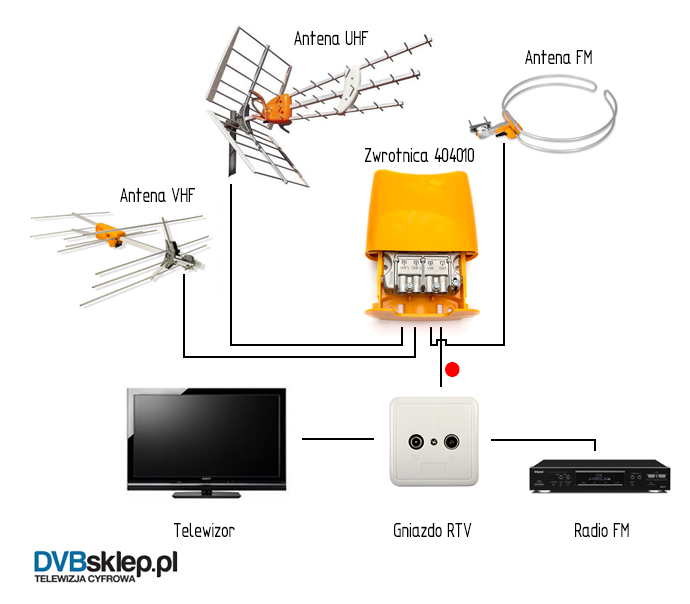

Przykładowy schemat instalacji antenowej UHF, VHF ze zwrotnicą Televes 404010:

Poniższy schemat obrazuje instalację antenową składającą się z trzech anten FM, VHF, UHF. Daje to możliwość bardzo dobrej i uniwersalnej instalacji antenowej, która zapewni odbiór zarówno analogowego radia (FM), cyfrowego radia DAB+ i multipleksu 8 DVB-T (VHF) jak i multipleksów 1,2,3 DVB-T (UHF). Aby uaktywnić w antenie Televes HD Boss (UHF) wzmacniacz należy zastosować zasilacz Televes Picokom, który powinien znajdować się między gniazdem RTV, a zwrotnicą - na schemacie miejsce podłączenia zasilacza oznaczone czerwonym punktem.

Przykładowy schemat instalacji antenowej UHF, VHF ze zwrotnicą Televes 404010

Do budowy powyższej instalacji wykorzystano:
Antena UHF  - Televes HD Boss
Antena VHF - Televes 106601
Antena FM - Televes 1201
Zwrotnica - Televes 404010
Gniazdo - Gniazdo RTV
Zasilacz do anteny UHF  - Televes Picokom 12V
