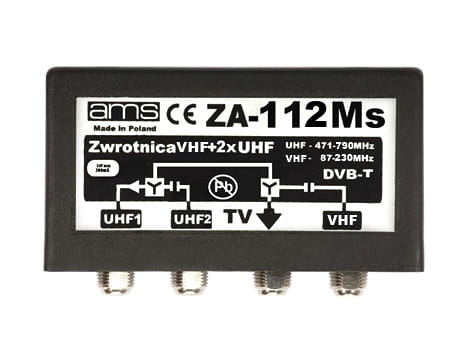

Zwrotnica antenowa ZA-112Ms 2 x UHF, VHF

Przejdź do sekcji Opinie

  • 2 x UHF
  • 1 x VHF
  • zewnętrzny
  • przejście napięcia DC 1xUHF







Przejdź do pełnego opisu
Cena 59,00 zł
szt.
Dostępność:
dostępny
Czas wysyłki: 24 godziny

Opis

Zwrotnica antenowa ZA-112Ms 2 x UHF, VHF

Zwrotnica umożliwia sumowanie sygnałów z dwóch anten przeznaczonych do odbioru pasm UHF (471-790 MHz), oraz VHF (87-230 MHz). Zwrotnica znajdzie zastosowanie w instalacji gdzie konieczne jest zastosowanie dwóch anten na pasmo UHF (MUX 1,2,3) oraz anteny VHF (MUX 8).Zwrotnica antenowa ZA-112Ms 2 x UHF, VHF, FMZwrotnica przystosowana jest do pracy w otwartej przestrzeni. Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. W komplecie również znajdują się uszczelki na złącza. Prosty montaż na maszcie dzięki plastikowej opasce zaciskowej. Kable antenowe podłączane są za pomocą czterech złącz F (nie ma w komplecie).Akcesoria do zwrotnicy ZA-204Ms

Pasmo pracy UHF kończy się na częstotliwości 790 MHz co eliminuje wpływ sygnałów z pasma LTE (szybki internet), które mogą zakłócać odbiór sygnału telewizyjnego DVB-T2.

Parametry techniczne zwrotnicy ZA-112Ms:

  Model ZA-112Ms
  Zakres pracy UHF 471-790 MHz
  Zakres pracy VHF 87-230 MHz
  Tłumienie przelotowe VHF 1 ± 0.5 dB
  Tłumienie przelotowe UHF 4.5 ± 0.5 dB
  Separacja UHF/VHF >40 dB
  Separacja UHF/UHF >22 dB
  Złącza typu F
  Napięcie przesyłane max. 12 V
  Prąd przesyłany max. 60 mA
  Impedancja 75 Ω

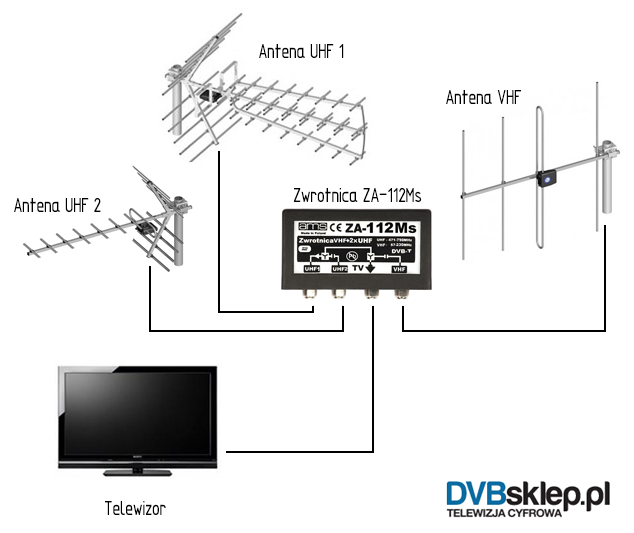

Przykładowy schemat wykorzystania zwrotnicy ZA-112Ms:

Schemat połączenia dwóch anten UHF i jednej VHF

Powyższy schemat umożliwia odbiór sygnału w paśmie UHF (MUX 1,2,3) z dwóch różnych kierunków oraz odbiór sygnału VHF (MUX 8).

Opinie

Liczba ocen: 5
Oceń i opisz

Irek

Zwrotnica ok. działa zakupy ok kontakt ok. Polecam

Mirosław

Zwrotnica sprawuje się doskonale. Dzięki niej mogę odbierać sygnał z różnych kierunków. Dobrze wykonany produkt, polecam

Rafał Bachórz

Zwrotnica się sprawdza. Trzeba tylko dobrze połączyć i mieć dobry przewód antenowy.

Łukasz jamroży

Otóż to antena wzmacniacz+symetryzator zsumowane nie będą ze sobą współpracować, w najgorszym przypadku może dojść do uszkodzenia układu w miejscu gdzie znajduje się symetryzator, gdyż symetryzator nie przepuszcza napięcia. Jedyną możliwą opcją jest zainstalowanie wzmacniacza liniowego na koncentryku możliwie blisko anteny za symetryzatorem.

Bartłomiej Kulczak

Zgadza się. Antena z symetryzatorem + antena ze wzmacniaczem = tragedia

Łukasz Lolowski

Tak jak pisze Pan Andrzej Sochon. Tylko jedno wyjście przekazuje zasilanie, ogólnie produkt nie sprawdził się. Lepiej kupić wzmacniacz z dwoma wejściami UHF. Nie polecam, ponieważ druga antena z symetryzatorem musi mieć idealne wręcz laboratoryjne warunki, aby przesyłała jakikolwiek sygnał.

Andrzej Piasecki

Towar super, obsługa szybka sprawna i bez opóźnień. Polecam i towar i sklep.

anonim

Zwrotnica funkcjonuje bardzo dobrze z dwoma antenami dvb skierowanymi w przeciwnych kierunkach i anteną radiową oraz wzmacniaczem antenowym podłączonym za zwrotnicą. Zdecydowanie dobry zakup.

wasasten

Pięć gwiazdek

Marek Sobolewski

Jestem bardzo zadowolony z zakupów oraz za szybką tranzakcje

Jarosław Handzlik

Produkt w 100% spełnił moje oczekiwania. Doskonale wykonany i przystosowany do różnych warunków pracy i montażu.
