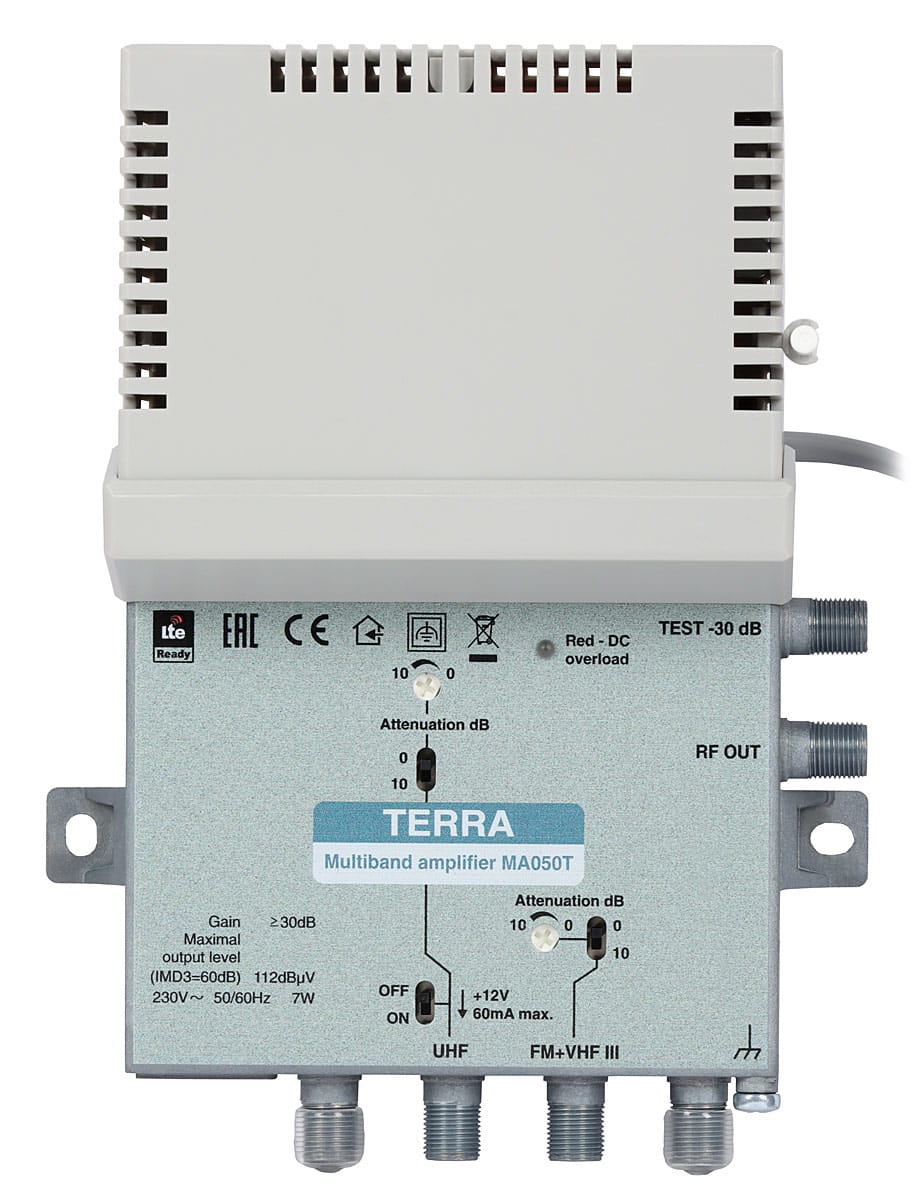

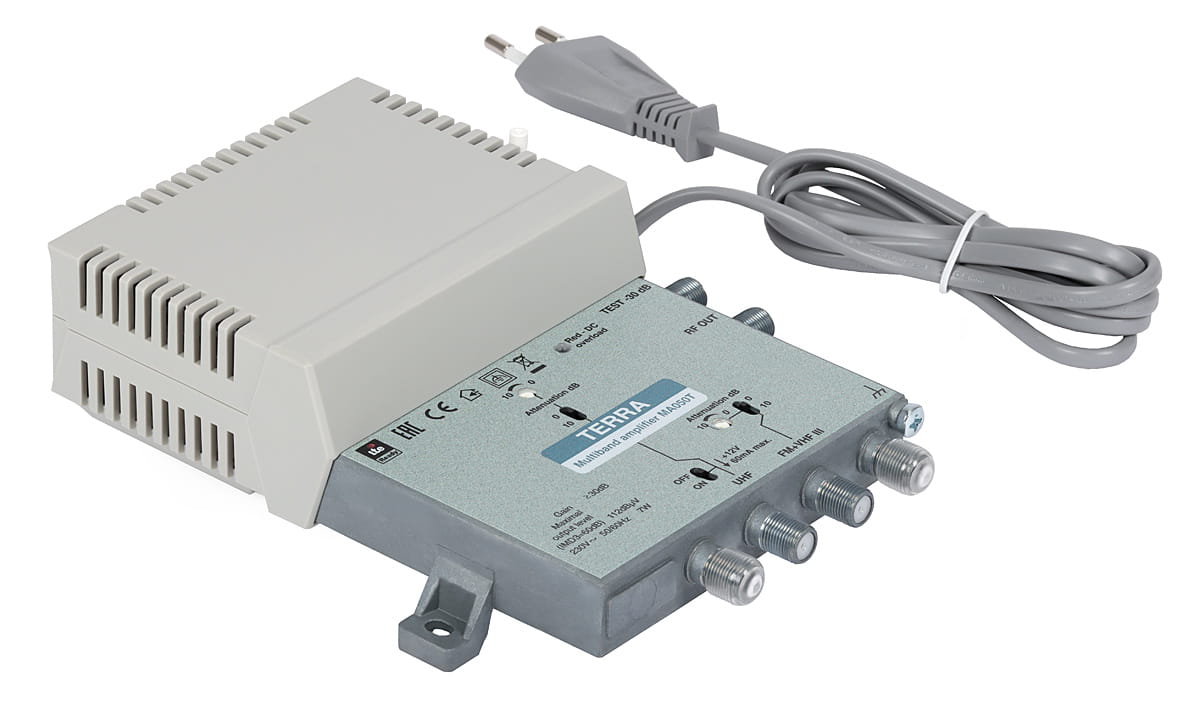

Wzmacniacz budynkowy UHF/VHF DVB-T/T2 Terra MA050T

Wzmacniacz budynkowy UHF/VHF DVB-T/T2 Terra MA050T

Wzmacniacz budynkowy MA050T firmy TERRA to urządzenie dedykowane do niewielkich instalacji zbiorczych na kilkanaście gniazd, np. w domkach jednorodzinnych, budynkach wielorodzinnych. Podstawowym jego zadaniem jest podniesienie sygnału do takiego poziomu aby był możliwy odbiór na kilku lub kilkunastu odbiornikach. Wzmacniacz posiada wejścia: sygnału FM+VHFIII (88-108/174-230 MHz) oraz pasma UHF (470-694 MHz). Wzmocnienie w pasmach FM+VHFIII wynosi 30 dB, natomiast w paśmie UHF wynosi 34 dB.Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

 Wzmacniacz MA050T posiada przełącznik On/Off umożliwiający przesłanie napięcia 12 V i prądu o maksymalnym natężeniu 60 mA do przedwzmacniacza antenowego. Maksymalny poziom wyjściowy sygnału wynosi 115 dBμV (IMD3=60 dB) co pozwala na bezpieczne rozprowadzenie go do kilkunastu gniazd. Wbudowana prekorekcja zbocza (prekorekcja charakterystyki kabla) kompensuje różnicę w tłumieniu przewodu dla wyższych częstotliwości.


Wzmacniacz MA050T jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pasmo UHF (do częstotliwości 694 MHz). Posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 700 MHz (częstotliwości 694 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Dane techniczne:

• Marka: TERRA
• Typ: RTV
• Zastosowanie: wewnętrzny
• Zakres częstotliwości RF: 88-108 MHz, 174-230 MHz, 470-694 MhZ
• Wejścia: 2
• Wyjścia: 1

Parametry wzmocnienia:

Wejście FM/VHF

• Zakres: 88-108 MHz 174-230 MHz
• Wzmocnienie: 30 dB
• Regulacja wzmocnienia: 0...-20
• Zasilenie przedwzmacniacza: NIE

Wejście UHF

• Zakres: 470-694 MHz
• Wzmocnienie: 34dB
• Regulacja wzmocnienia: 0...-20
• Zasilenie przedwzmacniacza: DC 12V/0,06 A
• Max. poziom wyjściowy: IMD3=60 dB (DIN45004B) - 115dBµVIMD3=60 dB - 112dBµV

Parametry urządzenia:

• Zasilanie zdalne: NIE
• Wbudowany zasilacz: TAK
• Typ złącza sygnałowego: F
• Filtr LTE: LTE 700
• Wyjście testowe: - 30 dB
• Szumy własne: < 5 dB
• Tłumienie odbicia: < 10 dB
• Zasilanie: 230 (50/60 Hz) V
• Pobór mocy: 5 W
• Temperatura pracy: -20...+50°C
• Wymiary: 135x180x52 mm
• Masa: 0,72 kg
