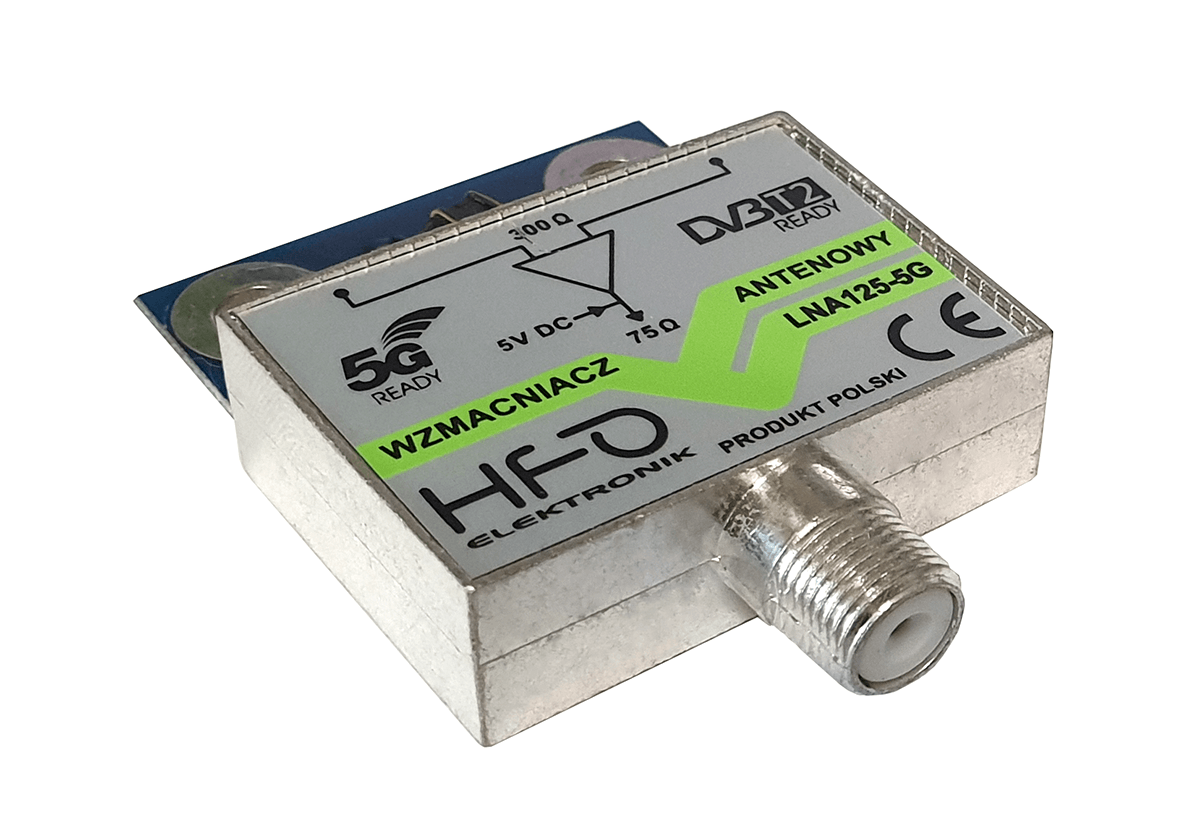

Wzmacniacz antenowy dopuszkowy LNA-125 5G 20 dB

Wzmacniacz antenowy dopuszkowy LNA-125 5G 20 dB

Wzmacniacz antenowy LNA-125 5G jest przeznaczony do montowania w puszkach antenowych. Idealny w przypadku słabych sygnałów o małym odstępie sygnał-szum.

Wzmacniacz pracuje w pasmach: UHF i VHF.

Możliwość zasilania napięciem od 4,5V do 16V. Wzmacniacz można zatem zasilać uruchamiając w tunerze lub telewizorze funkcję "zasilanie anteny". Nie ma potrzeby stosowania dodatkowego zasilacza +12V.

Urządzenie posiada znak CE. Podłączenia za pomocą złącza F.

Ekranowana obudowa eliminuje wrażliwość na zakłócenia.

Wzmacniacz antenowy LNA-125 5G - cechy wyróżniające:

• Wysoka odporność na sygnały zakłócające sygnał TV cyfrowej DVB-T2: CB, FM, LTE700 (5G),
  LTE800 (4G), GSM900, Wi-Fi, Bluetooth.
• Charakterystyka wzmocnienia kompensująca tłumienie kabla.
• Niski współczynnik szumów.
• Wysokiej jakości gniazdo F umożliwiające dobre połączenie, a jednocześnie wygodny i łatwy montaż.
• Metalowa obudowa ekranująca podnosi odporność na inne zakłócenia i zabezpiecza przed uszkodzeniami mechanicznymi.
• Urządzenie posiada znak CE.
• Niskie napięcie zasilania bezpośrednio z dekodera DVB-T2 +5V, brak zasilacza zewnętrznego

Dane techniczne wzmacniacza LNA-125 5G:

• Wejście Symetryczne o impedancji 300 Ω przystosowane do zacisków wyjściowych anteny.
• Wyjście Gniazdo F o impedancji 75 Ω służy jednocześnie do zasilania wzmacniacza prądem stałym przez kabel koncentryczny.
• Zasilanie: 4,5 - 12 V
• Pobór prądu DC: 28 mA ± 5%
• Zakres temperatur pracy: -30 - +55 ^oC

Wzmocnienie:

(przy maksymalnym poziomie wyjściowym 97dBμV )

• Pasmo VHF K5-K12 (174MHz – 230 MHz) - narastające 10dB (±2dB)
• Pasmo UHF K21-K48 (470MHz – 694MHz) - narastające 20dB(±2dB)

UWAGA : aktualnie w Polsce kanały K49-K60 wykorzystywane są do transmisji 5G, a kanały K61-K69
wykorzystane są do transmisji sygnału LTE800 (4G)

Współczynnik szumów:

• Pasmo VHF K5-K12 (174 MHz – 230MHz) ≤ 3,0dB
• Pasmo UHF K21-K48 (470 MHz – 694MHz) ≤ 2,5dB

Tłumienie

• 27MHz (CB) ≥ 50dB
• 88-108MHz (Radio FM) ≥ 20dB
• 847MHz (LTE800) ≥ 34dB
• 862MHz (LTE800) ≥ 45dB
• 880-960MHz (GSM900) ≥ 48dB

Zniekształcenia intermodulacyjne:

IM3 i IM5 ≤ 60 dB dla maksymalnego poziomu wyjściowego 97dBμV.
W przypadku odbioru większej ilości kanałów niż 2 maksymalny poziom sygnału
wyjściowego nie powinien przekraczać :

• 3 kanał – 2dB ( 96dBμV )
• 4 kanały – 3dB ( 95dBμV )
• 5 kanałów – 4dB ( 94dBμV )
• 6 kanałów – 5dB ( 93dBμV )
• 7 kanałów – 5,5dB ( 92,5dBμV )
• 8 kanałów – 6dB ( 92dBμV)

W przypadku instalacji z rozgałęźnikiem na większą ilość odbiorników i zastosowania wzmacniacza oraz zasilacza przy odbiorniku należy zastosować rozgałęźnik z tzw. przejściem napięcia. Odpowiednie rozgałęźniki znajdziesz na w naszym dziale - rozgałęźniki. Schemat instalacji antenowej ze wzmacniaczem oraz rozgałęźnikiem z przejściem napięcia.

Pamiętaj - zastosowanie wzmacniacza antenowego nie jest rozwiązaniem problemów z odbiorem. Wzmacniacz o wysokim poziomie wzmocnienia czasami może wręcz pogorszyć jakość odbieranego sygnału. Do dobrego odbioru telewizji cyfrowej przede wszystkim niezbędna jest dobra antena oraz zamontowanie jej w odpowiednim miejscu. Więcej na ten temat przeczytasz w poradniku anteny DVB-T2 oraz innych stronach na telewizja-cyfrowa.com gdzie znajdziesz inne porady oraz listę nadajników DVB-T2.
