Wtyk F kątowy (szybki) Telkom-Telmor WKS-107

Dostępność: średnia ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 2,89 zł 2.89

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: WKS-107

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

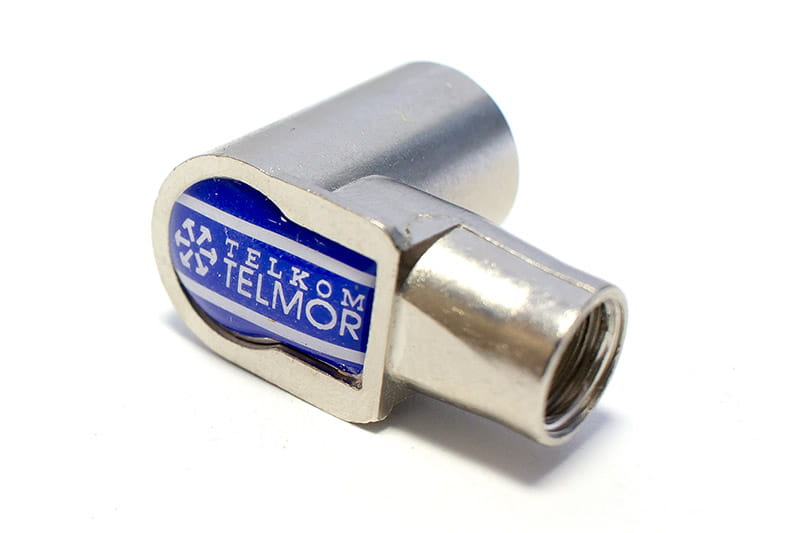

Wtyk F kątowy (szybki) Telkom-Telmor WKS-107

Kątowy "szybki" wtyk F umożliwia szybkie podłączenie kabla do urządzenia wyposażonego w gniazdo typu "F". Przede wszystkie znajdują zastosowanie przy urządzeniach pomiarowych, gdzie ważnym atutem jest możliwość szybkiego dołączenia i odłączenia urządzenia pomiarowego bez konieczności nakręcania wtyku na złącze.

Wtyki serii WKS przeznaczone są również do dołączania gniazd abonenckich.

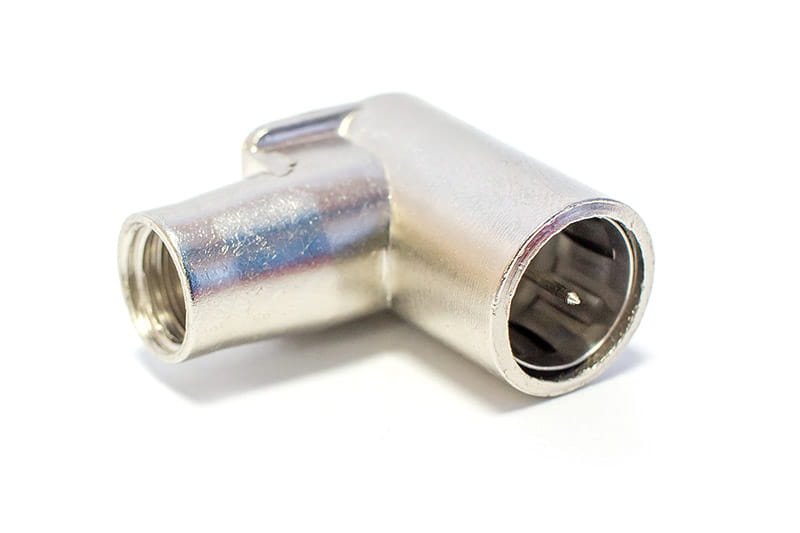

Wtyk F kątowy (szybki) Telkom-Telmor WKS-107

Główne cechy wtyku F kątowego (szybkiego) Telkom-Telmor WKS-107:

profesjonalne złącze do zbiorowych i indywidualnych instalacji antenowych,
monolityczny, odlewany korpus zapewniający skuteczne ekranowanie
wysoka odporność mechaniczna
pewność i trwałość połączeń,
automatyczne połączenie żyły wewnętrznej - eliminacja lutowania

Parametry techniczne wtyku F kątowego (szybkiego) Telkom-Telmor WKS-107:

Zakres częstotliwości: do 2400 MHz
Współczynnik ekranowania: 90 dB
Tłumienie odbić: 35...10 dB
Impedancja: 75
Zakres zewnętrznych średnic kabli: 6,9-7,3 mm
Sposób montażu: nakręcane
Połączenie żyły wewnętrznej: automatyczne (mechanizm dociskowy)

Wtyk F kątowy (szybki) Telkom-Telmor WKS-107

Jak założyć wtyk F kątowy (szybki) Telkom-Telmor WKS-107

Przygotowujemy kabel za pomocą ścigacza izolacji ABI 212
Przygotowujemy kabel np. Triset pod złącze za pomocą ostrego nożyka lub ściągacza izolacji np. ABI 212

Oplot przewodu wywijamy na zewnątrz
Oplot kabla wywijamy na zewnątrz

Nasuwamy złącze F kątowe szybkie Telkom-Telmor WKS-107
Nakręcamy złącze F

Założone złącze F szybkie kątowe
Założone złącze
