Zwrotnica antenowa ZA-106BMs FM/UHF

Ten produkt nie jest już dostępny - zobacz inne zwrotnice

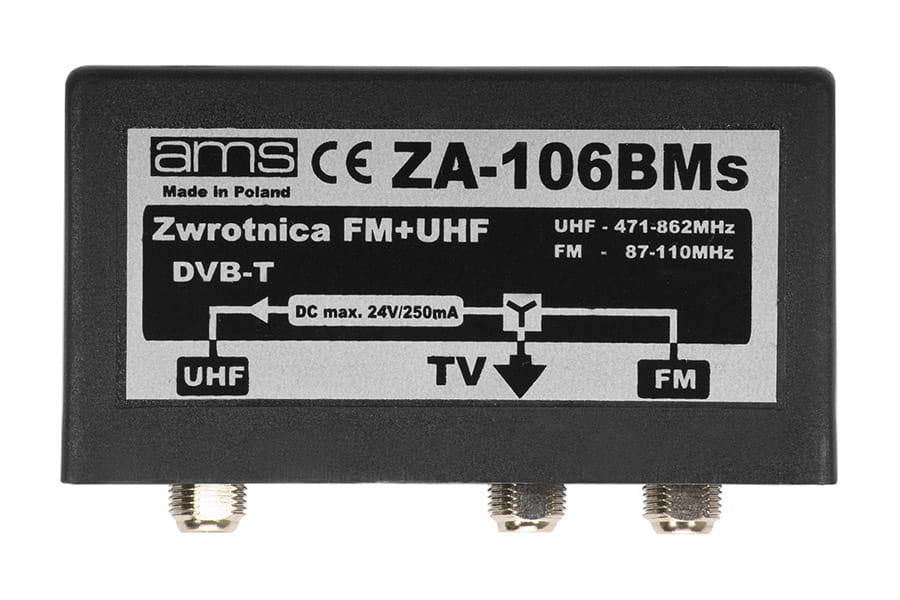

Zwrotnica AMS ZA-106BMs sumuje sygnały z anteny radiowej FM / UKF (87-110 MHz) i telewizyjnej DVB-T UHF (470-862 MHz).

Zwrotnica posiada wbudowany dodatkowy filtr GSM, który eliminuje zakłócenia z telefonów i przekaźników GSM, które mogą powodować zakłócenia zarówno w odbiorze radia jak i cyfrowego sygnału telewizyjnego DVB-T.

Zwrotnica ZA-106BMs przystosowana jest do pracy na zewnątrz i może być montowana na maszcie antenowym za pomocą dostarczonej opaski zaciskowej. Dodatkowo w komplecie znajdują się gumowe osłony chroniące złącza F.

Cechy wyróżniające:

- ekranowana hermetyczna obudowa
- osłony gumowe na wtyki F
- montaż na maszcie za pomocą opaski zaciskowej
- przejście prądowe w torze UHF (maks. 24 V/250 mA)
- filtr GSM

Dane techniczne:

- wejścia UHF 470-862 / FM 87-110
- tłumienie 1 dB, +/- 0,5 dB
- separacja > 40 dB
- impedancja wej/wyj 75 Ω
- maksymalny prąd DC do zasilania wzmacniacza 24 V 250 mA

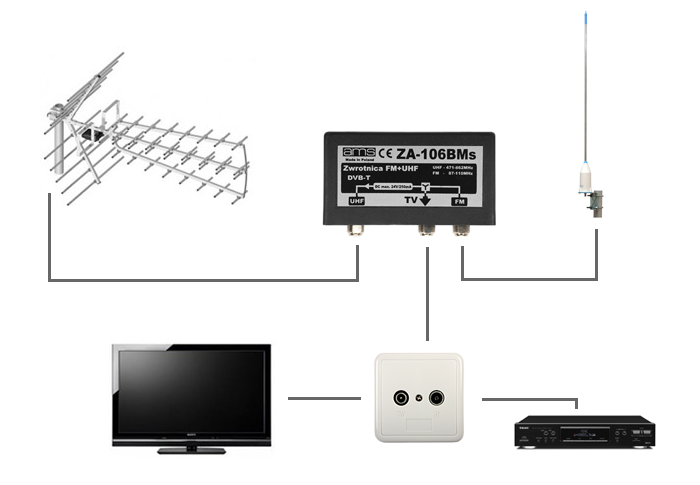

Przykładowy schemat wykorzystania zwrotnicy antenowej ZA-106BMs FM/UHF

Do budowy powyższej instalacji potrzebujemy:

Antena telewizji naziemnej bez wzmacniacza np.
Tri Digit

Antena radiowa
SV Total

Zwrotnica antenowa
Zwrotnica AMS ZA-106BMs

Gniazdo
Gniazdo końcowe RTV - Signal

3 x złącza F
Złącze F lub Złącze F samokompresyjne

2 x Kable do podłączenia odbiorników z gniazdem
Przewód koncentryczny 2,5m gniazdo-wtyk
Przewód koncentryczny 5m gniazdo-wtyk

Kabel instalacyjny
Kable koncentryczne
