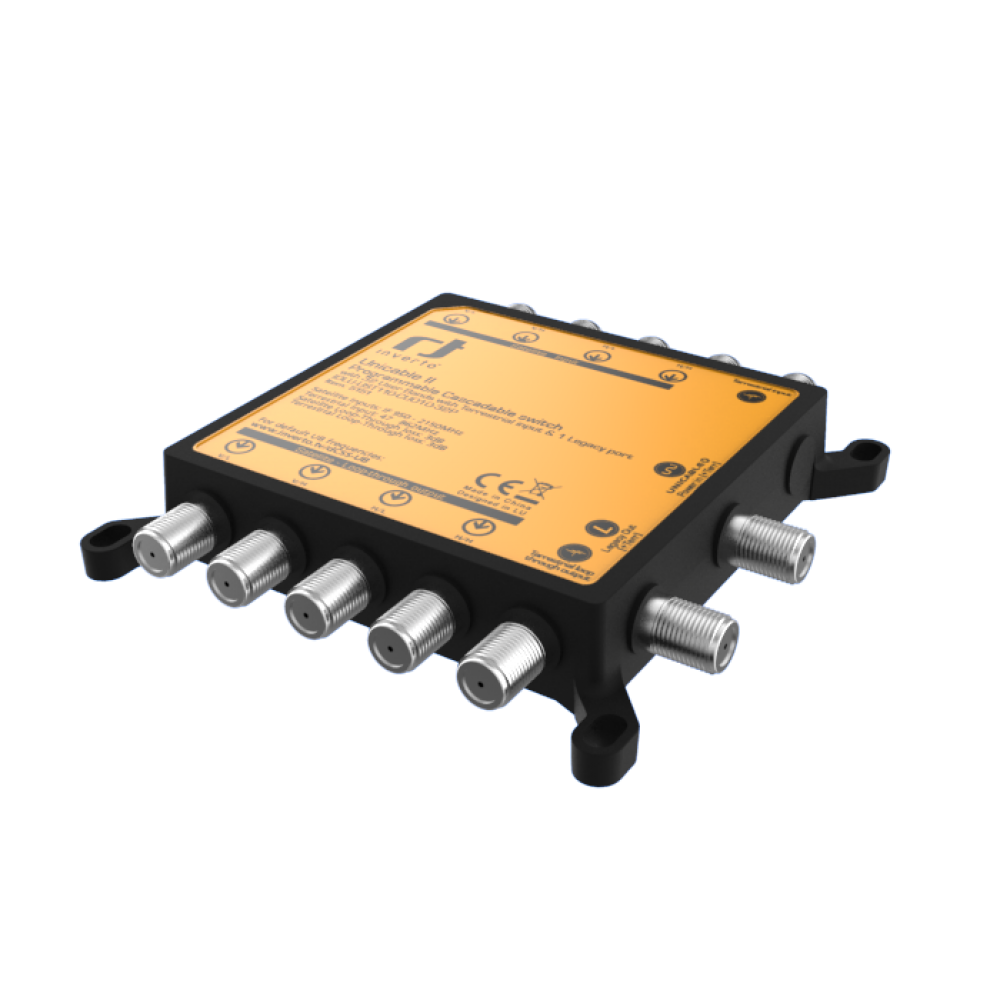

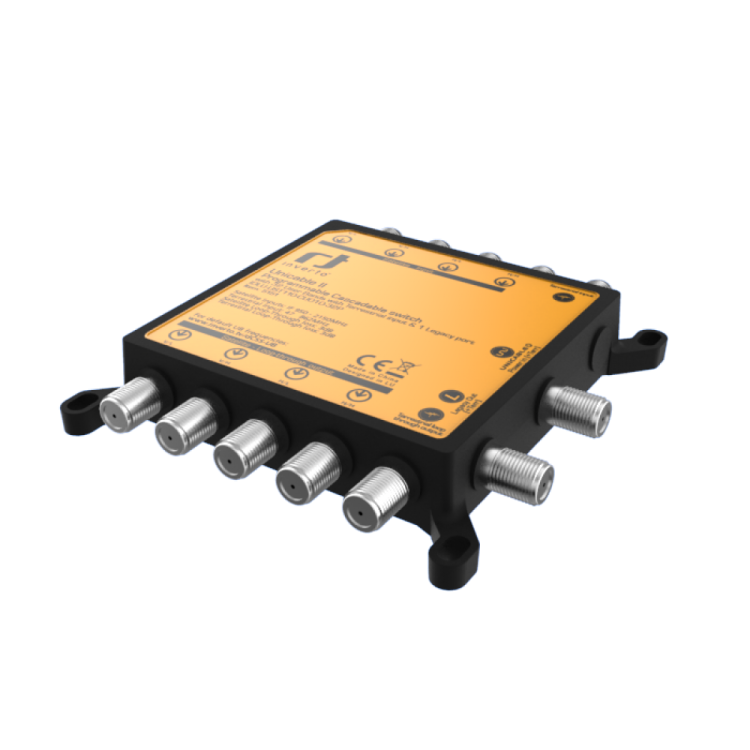

Multiswitch Unicable II Inverto 32UBs, 1 Legacy port

Multiswitch Unicable II Inverto 32UBs, 1 Legacy port

IDLU-UST110-CUO1O-32P to niewielki multiswitch Unicable II umożliwiający instalacje z maksymalnie 32 odbiornikami satelitarnymi za pomocą jednego kabla w oparciu o technologię cyfrowego układania kanałów. Technologia łączenia kanałów cyfrowych stosuje cyfrowe przetwarzanie sygnału po szerokopasmowych przetwornikach analogowo-cyfrowych (przechwytywanie pełnego pasma) w celu wyboru i zmiany kolejności kanałów transpondera.  implementacja cyfrowego układania kanałów eliminuje potrzebę wbudowanych filtrów SAW, oferuje pełną elastyczność wyboru kanałów, obsługuje wiele dekoderów za pomocą jednego kabel koncentrycznego znacznie upraszcza instalacje w domach abonenckich przy znacznie niższych kosztach i niższym zużyciu energii.

Kontrolowany przez podłączone odbiorniki za pomocą protokołu EN50494 lub EN50607, multiswitch wybierze żądany kanał transpondera, przekształci jego częstotliwość na odpowiednią częstotliwość pasma użytkownika i ustawi go na portach wyjściowych Unicable poprzez konwerter cyfrowo-analogowy (znany również jako tryb „dynamiczny” ).

Oprogramowanie układowe multiswitcha można skonfigurować tak, aby zapewniało stałe mapowanie częstotliwości transpondera na IF (znane również jako tryb „statyczny”) i łączyło do 32 transponderów (w zależności od szerokości pasma pożądanych transponderów) przez porty wyjściowe Unicable. Pozwala to na podłączenie nieograniczonej liczby odbiorników do przełącznika, dzięki czemu instalacje MDU są znacznie tańsze i prostsze niż kiedykolwiek wcześniej. Tryb pracy - dynamiczny lub statyczny - poziom mocy wyjściowej, szerokość pasma kanału, liczby UB, częstotliwości środkowe i funkcjonalność każdego z portów wyjściowych mogą być również zaprogramowane.

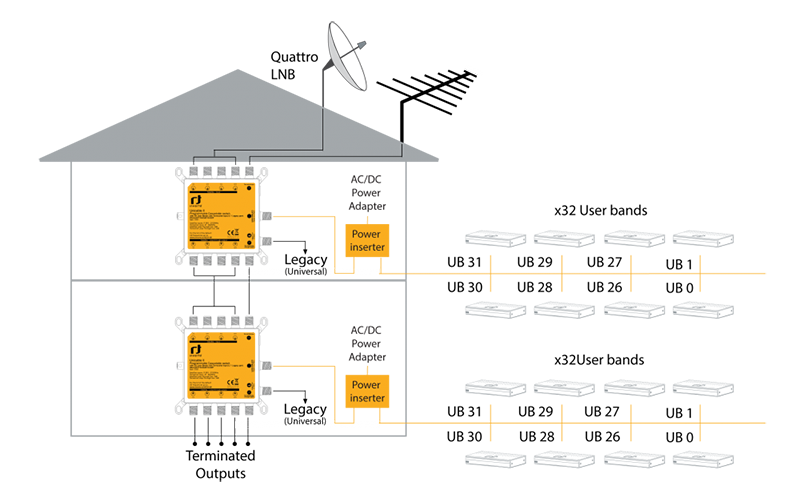

Multiswitch odbiera (i kaskady) 4 satelitarne pasma IF / polaryzacje (LV, LH, HV i HH) i naziemne sygnały VHF / UHF. Porty wyjściowe zarówno Unicable, jak i Legacy łączą sygnał naziemny. Sygnał naziemny nie jest wzmacniany. Multiswitch jest zasilany z dostarczonego zasilacza AC / DC i urządzenia wprowadzającego zasilanie, co zapewnia większą elastyczność w różnych scenariuszach instalacji. Protokół komunikacyjny między modułem multiswitchowym a podłączonymi odbiornikami oparty jest na EN50494 i / lub EN50607 i może być zdefiniowany dla pasma użytkownika, umożliwiając operatorom obsługę instalacji składających się zarówno z PVR nowej generacji, jak i zgodnych z EN50607 zgodnych z EN50604.

Cechy produktu Multiswitch Unicable II Inverto 32UBs, 1 Legacy port:

• 4x satelitarne wejścia IF z LNB Quattro (V/L, V/H, H/L, H/H)
• 1x wejście UHF/VHF z anteny naziemnej
• 4x wyjście Loopthrough satelitarne wyjścia IF
• 1x Wyjście naziemne z pętlą
• 1x wyjście Legacy z połączonym sygnałem naziemnym
• 1x wyjście Unicable z maksymalnie 32 pasmami użytkowników z połączonym sygnałem naziemnym
• Pobór energii     450 mA przy 13 V DC maks.
• Temperatura pracy     -20 ° C ~ + 60 ° C

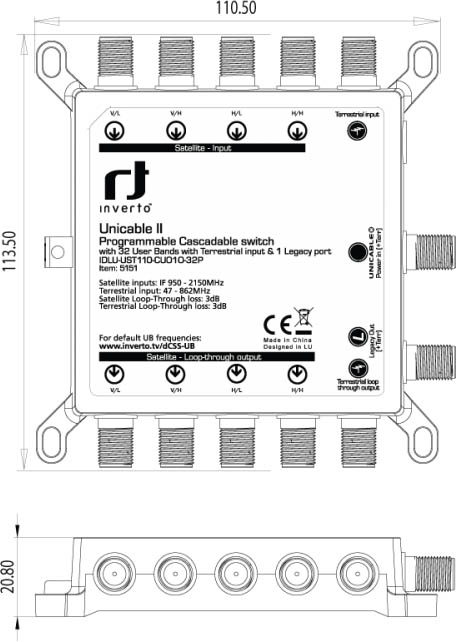

• Wymiary produktu (szer. X gł. X wys.)     113,50 mm x 110,50 mm x 20,80 mm
• Waga     165 g

Dane techniczne Multiswitch Unicable II Inverto 32UBs, 1 Legacy port:

• Zakres częstotliwości: satelita     950 MHz ~ 2150 MHz
• Zakres częstotliwości: naziemny     47 MHz ~ 862 MHz
• Wejścia: 4x satelitarne wejścia IF z LNB Quattro (V / L, V / H, H / L, H / H)
• 1x wejście UHF / VHF z anteny naziemnej
• Wyjścia: 4x Loopthrough satelitarne wyjścia IF
• 1x Wyjście naziemne z pętlą
• 1x wyjście Legacy z połączonym sygnałem naziemnym
• 1x wyjście Unicable z maksymalnie 32 pasmami użytkowników z połączonym sygnałem naziemnym
• Zakres mocy wejściowej     -50 dBm ~ -15 dBm
• Poziom sygnału wyjściowego (AGC)     Konfigurowalny (domyślnie -25 dBm)
• Izolacja RF: satelita / terretsrial (wejście)     28 dB min.
• Izolacja RF: satelita / satelita (wejście)     28 dB min.
• Izolacja RF: satelitarny kanał / kanał (UB, wyjście)     28 dB min.
• Utrata w pętli: satelita 3 dB maks.
• Strata w pętli: naziemna 3 dB maks.
• Zysk: wyjście Unicable II ™ (dCSS) (poza AGC)     25 dB min
• Zysk: starsze (uniwersalne) wyjście     -1 dB ~ +7 dB
• Szum fazowy LO @ 1 kHz     -80 dBc / Hz maks.
• Szum fazowy LO @ 10 kHz     -92 dBc / H maks.
• Szum fazowy LO przy 100 kHz     -96 dBc / Hz maks.
• Szum fazowy LO @ 1 MHz     -104 dBc / Hz maks.
• Zintegrowany szum fazowy     1,5 ° maks.
• Starsze przełączanie portów     V / L => 13 V / 0 kHz, V / H => 13 V / 22 kHz
• H / L => 18 V / 0 kHz, H / H> 18 V / 22 kHz
• Impedancja wejściowa / wyjściowa     75 Ω (typ f)
• Zasilacz LNB     13 V ~ 18 V, maks. 300 mA
• Pobór energii     450 mA przy 13 V DC maks.
• Temperatura pracy     -20 ° C ~ + 60 ° C
• Ochrona IP     IP54
• Wymiary produktu (szer. X gł. X wys.)     113,50 mm x 110,50 mm x 20,80 mm
• Waga     165 g
• Specyfikacje portów Unicable II ™ (dCSS)
• Przepustowość pasma użytkownika (kanału)     Konfigurowalny, 10 MHz ~ 80 MHz (domyślnie 30 MHz)
• Pasmo użytkownika (kanał) zyskuje tętnienie     3 dB maks.
• Częstotliwości pasma użytkownika (kanału)     Konfigurowalny; Przykład 32 pasm użytkownika:
•     CH0: 1210 MHz (EN50494 + EN50607)
•     CH1: 1420 MHz (EN50494 + EN50607)
•     CH2: 1680 MHz (EN50494 + EN50607)
•     CH3: 2040 MHz (EN50494 + EN50607)
•     CH4: 984 MHz (EN50494 + EN50607)
•     CH5: 1020 MHz (EN50494 + EN50607)
•     CH6: 1056 MHz (EN50494 + EN50607)
•     CH7: 1092 MHz (EN50494 + EN50607)
•     CH8: 1128 MHz (EN50607)
•     CH9: 1164 MHz (EN50607)
•     CH10: 1256 MHz (EN50607)
•     CH11: 1292 MHz (EN50607)
•     CH12: 1328 MHz (EN50607)
•     CH13: 1364 MHz (EN50607)
•     CH14: 1458 MHz (EN50607)
•     CH15: 1494 MHz (EN50607)
•     CH16: 1530 MHz (EN50607)
•     CH17: 1566 MHz (EN50607)
•     CH18: 1602 MHz (EN50607)
•     CH19: 1638 MHz (EN50607)
•     CH20: 1716 MHz (EN50607)
•     CH21: 1752 MHz (EN50607)
•     CH22: 1788 MHz (EN50607)
•     CH23: 1824 MHz (EN50607)
•     CH24: 1860 MHz (EN50607)
•     CH25: 1896 MHz (EN50607)
•     CH26: 1932 MHz (EN50607)
•     CH27: 1968 MHz (EN50607)
•     CH28: 2004 MHz (EN50607)
•     CH29: 2076 MHz (EN50607)
•     CH30: 2112 MHz (EN50607)
•     CH31: 2148 MHz (EN50607)




W zestawie:

• Multiswitch Unicable II Inverto 32UBs, 1 Legacy port
• Zasilacz
• Separator zasilania
• Ulotka informacyjna
