Multiswitch MR-512 Terra klasa A

Multiswitch MR-512 Terra klasa A

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-5XX w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

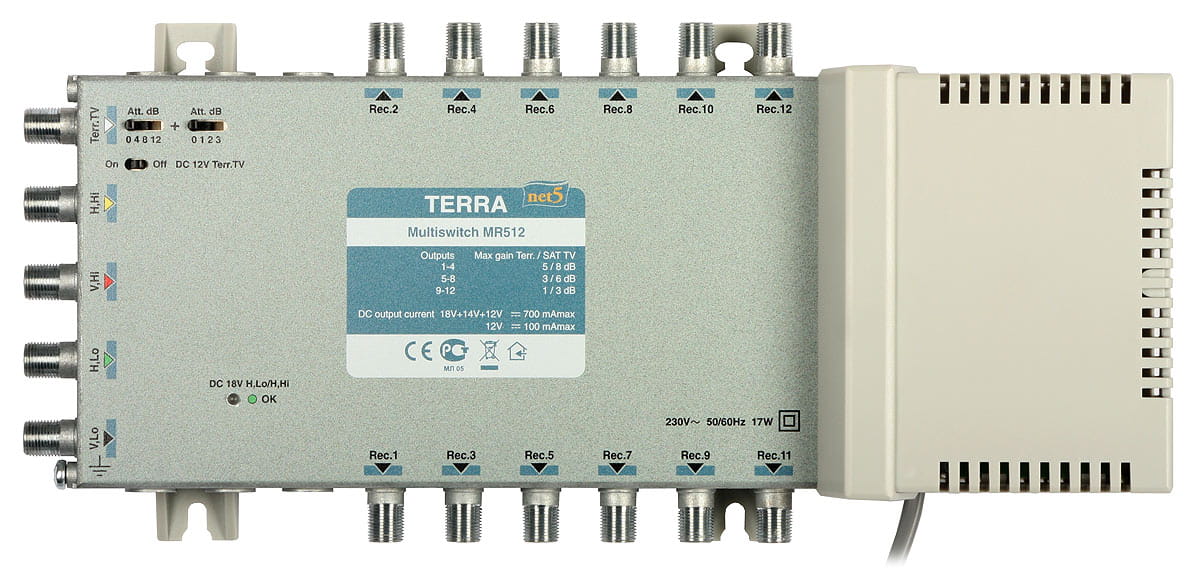

MR-512 R70612 posiada 5 wejść oraz 12 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 12 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswitchach stosować należy konwertery typu QUATRO.

Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

Cechy wyróżniające:

• Multiswitch radialny
• Wbudowana prekorekcja charakterystyki kabla
• Regulowane wzmocnienie sygnału UHF/VHF/FM
• Możliwość zasilania wzmacniaczy anten RTV
• Grupowanie wyjść pod względem poziomu wyjściowego
• Separacja pomiędzy wejściami większa niż 30dB
• Możliwość zasilania przedwzmacniacza dla anteny naziemnej
• Wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Dane techniczne:

• Ilość wyjść:12
• Pasmo pracy [MHz]: SAT 950 - 2400, DVB-T/Radio 47 - 790
• Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 96
• Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]: 88
• Separacja wejść SAT [dB]: 30
• Zasilanie na wejściach SAT: 14/18V
• Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1dB
• Zasilanie na wejściu DVB-T: 12V
• Natężenie prądu na wejściu DVB-T: >0,1A
• Klasa ekranowania: A
• Pobór mocy: 2-17W
• Zakres temperatur pracy [ºC]: -20...+50
• Wymiary [mm]: 293x135x52

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.
Niewątpliwą zaletą multiswitchy MR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

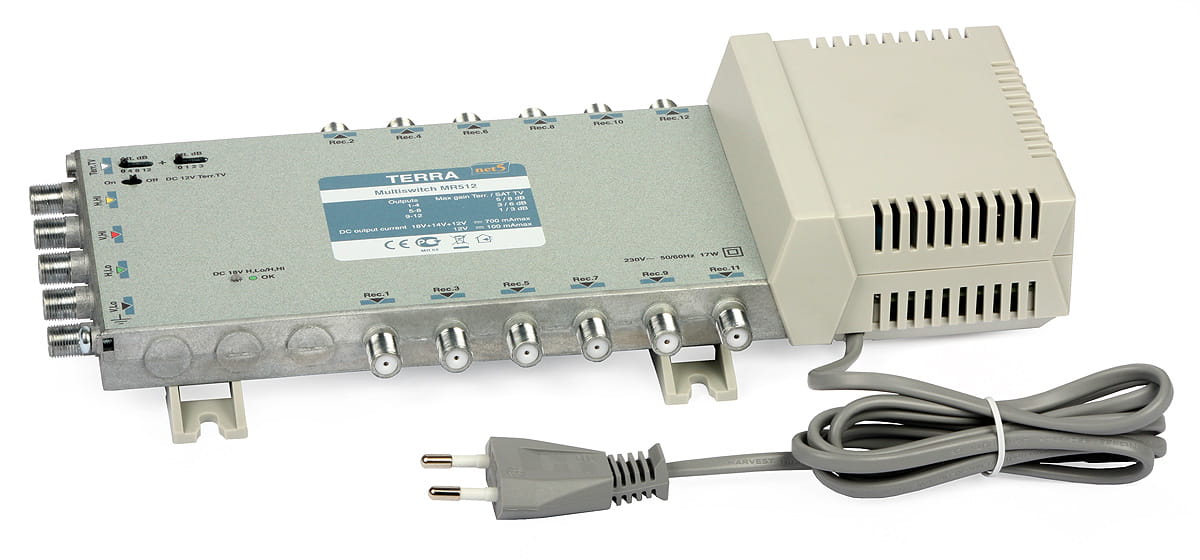

Urządzenie jest zasilane napięciem AC 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.

Do estetycznego montażu multiswitchy polecamy telekomunikacyjne skrzynki mieszkaniowe.

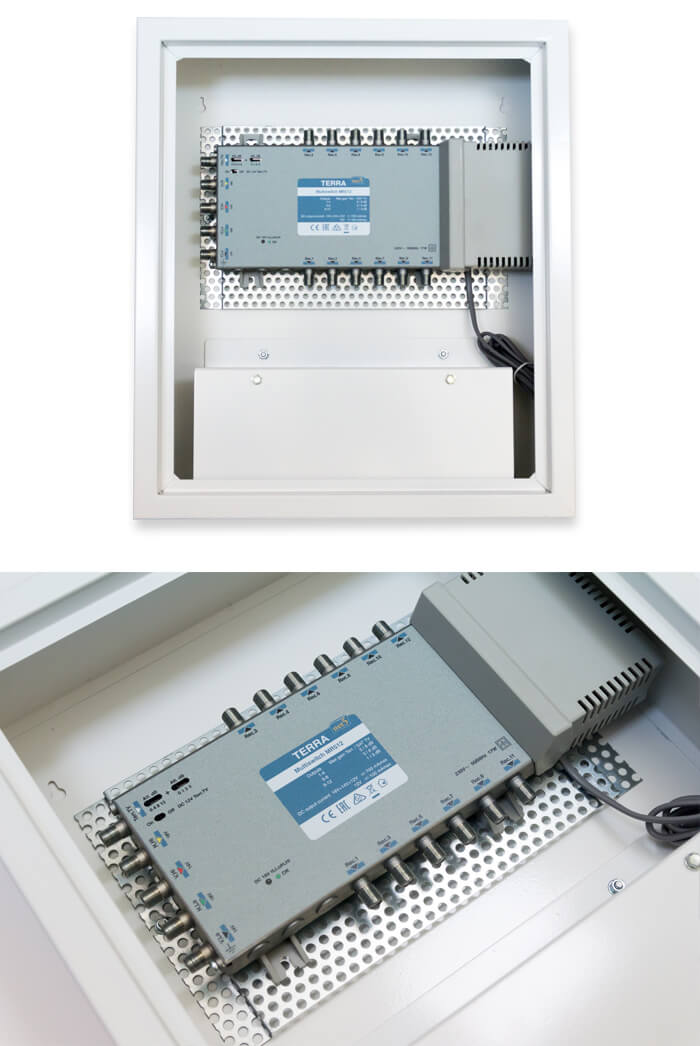

Na poniższym przykładzie multiswitch Terra MR-512 w telekomunikacyjnej skrzynce mieszkaniowej OMT-35N.
