Modulator Axing AVM 1-03

Modulator Axing AVM 1-03

Modulator Axing AVM 1-03 to urządzenie służące do zamiany  sygnału Audio/Video niskiej częstotliwości pochodzącego z wyjścia SCART-EURO lub RCA-chinch na sygnał wysokiej częstotliwości (175-862Mhz, kanały 5-69) i przesłania go poprzez kabel antenowy bezpośrednio do odbiornika telewizyjnego lub do instalacji telewizyjnej.

Modulator Axing AVM 1-03 jest urządzeniem dwuwstęgowym, wysokiej klasy, który nadaje się to instalacji zbiorczych dzięki wysokiej czystości widma. Urządzenie pracuje w standardzie B/G, w zakresie kanałów 5-12, S11-S41, 21-69, z poziomem wyjściowym 70dBuV. Urządzenie posiada ekranowaną metalową obudowę, co zabezpiecza sygnał przed wpływem zakłóceń zewnętrznych.

Modulator posiada wejścia sygnału typu RCA-chinch i  wyjście na kabel antenowy typu F (nakręcane). Jeżeli urządzenie, które ma być podłączone do modulatora nie posiada wyjść typu RCA (chinch), a posiada wyjście SCART - EURO należy zastosować przewód SCART-RCA(chinch) - mono.

Dane techniczne:

• Zakres częstotliwości MHz 175...862
• Zakres kanałów 5...12, S11...41, 21...69
• Zafalowanie charakterystyki dB +/-1
• Poziom wyjściowy dBuV 70
• Impedancja wyjściowa 75 Ω
• Impedancja wejścia wideo 75 Ω
• Impedancja wejściowa audio 10 k-Ω
• Napięcie wejściowe sygnału wideo VSS 1
• Napięcie wejściowe sygnału audio VSS 1
• Zasilnie 230V/~/50Hz 9V=/300mA
• Wymiary 105 × 91 × 36 mm

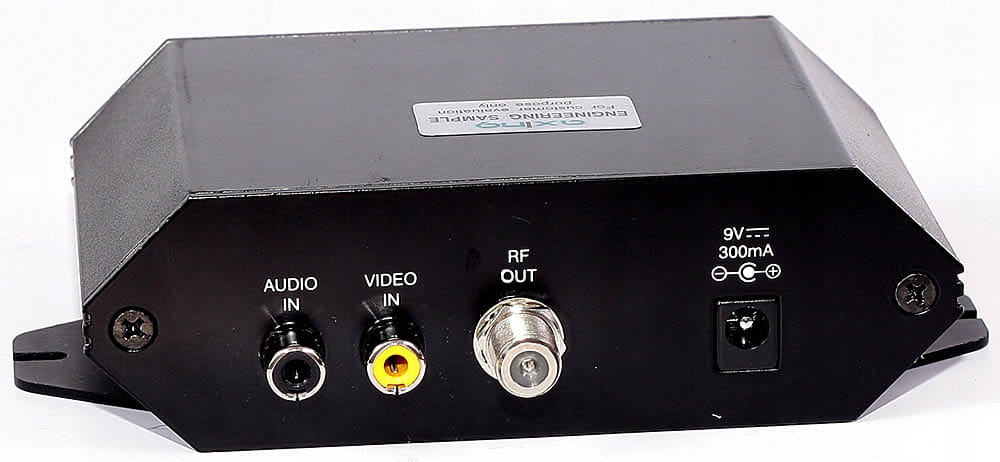

Wejścia/wyjścia:

• Złącze wyjściowe typu F - gniazdo
• Wejście wideo RCA(chinch) - gniazdo
• Wejście audio RCA(chinch) - gniazdo
• Gniazdo zasilania

W zestawie:

• modulator Axing AVM 1-03
• zasilacz 9V
