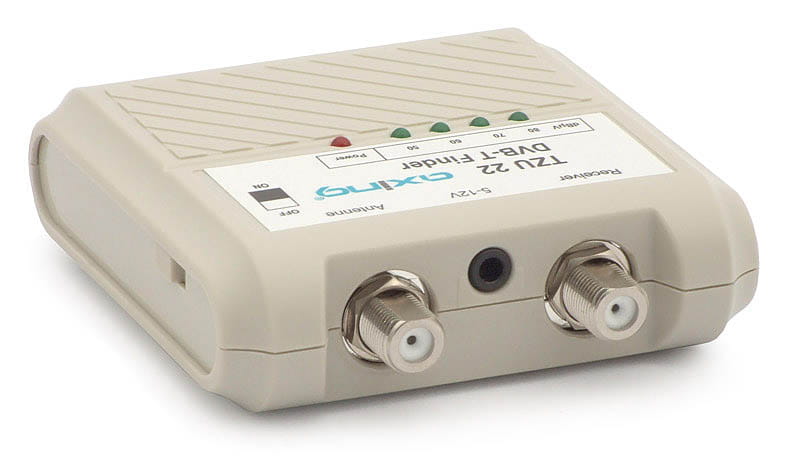

Miernik sygnału TZU 22 DVB-T Finder

Miernik sygnału TZU 22-01 DVB-T Finder

Miernik przeznaczony do indywidualnego ustawiania anten naziemnych.

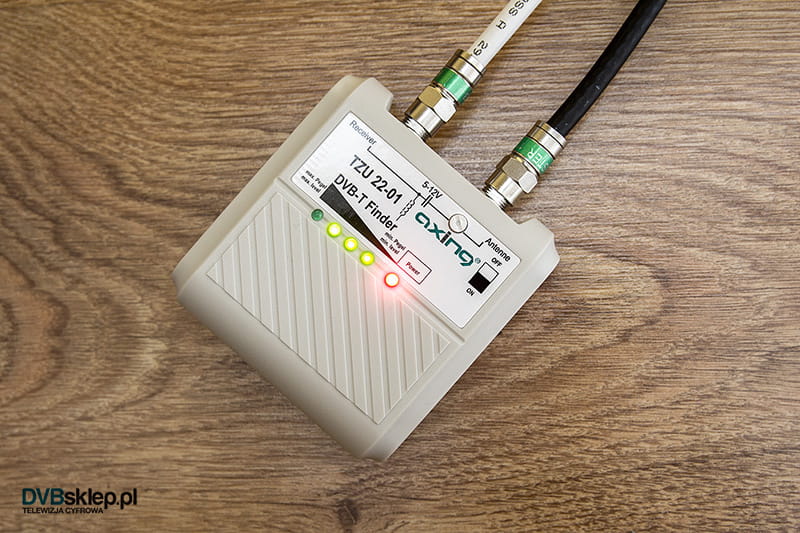

W celu ustawienia anteny, należy podłączyć wyjście miernika "receiver" do odbiornika tv, oraz wejście "antena" do anteny telewizyjnej. Następnie na odbiorniku należy wybrać kanał, na którym jest nadawany program naziemny.

Zapalane kolejno diody pozwolą optymalnie ustawić antenę. Należy pozostawić antenę w pozycji, która spowoduje zaświecenie jak największej ilości diod. Zaświecone diody pozwolą także oszacować maksymalny poziom sygnału (od 50 do 80 dB) w kanałach odbieranych z anteny.

Dane techniczne miernika TZU 22-01:

zakres częstotliwości 47-862 MHz
zasilanie przez tuner 5 V
zasilanie zewnętrzne 5-12 V
pobór mocy 25 mA
złącze wejściowe "F"
złącze wyjściowe "F"
złącze zasilania jack 3,5 mm
zakres mierzonych poziomów 50-80 dB

Miernik posiada złącza typu F, jeżeli chcesz podłączyć zwykły wtyk TV polecamy dokupić przejściówkę:
Złącze F (wtyk) / złącze TV (gniazdo).

Zasilanie:

Miernik wymaga zasilania baterią 6LR61 o napięciu 9V (nie ma w komplecie). Dokup baterię.
