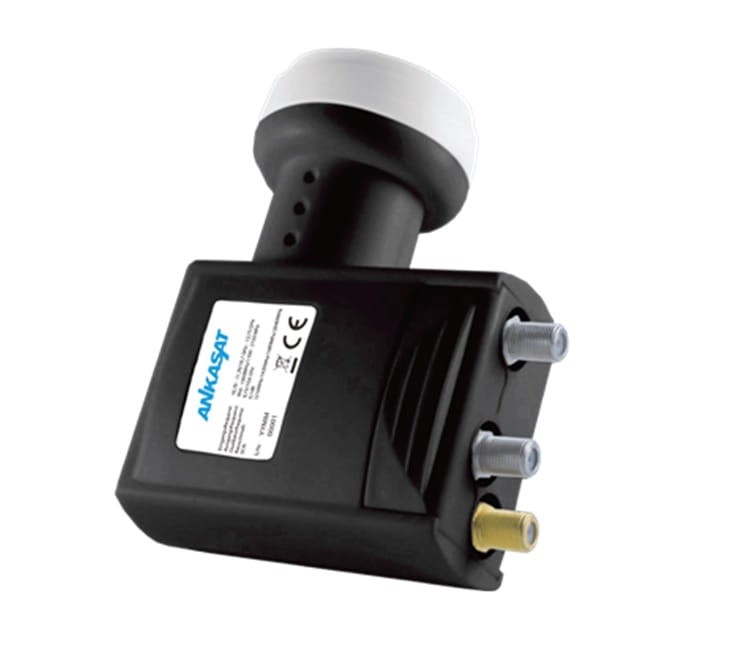

Konwerter satelitarny z wyjściem Unicable daje możliwość podłączenia nawet czterech tunerów satelitarnych poprzez jeden kabel koncentryczny. W wielu wypadkach bardzo upraszcza to budowanie lub modyfikację satelitarnej instalacji antenowej. Do podzielenia sygnału wystarczy najprostszy rozgałęźnik satelitarny.

Dodatkowo konwerter wyposażony jest w dwa niezależne wyjścia pełnopasmowe (fullband) umożliwiające podłączenie dwóch dekoderów satelitarnych jednowejściowych.

Główne cechy konwertera

• Zakres częstotliwości niskich pasm 10,7-11,7 GHz
• Niski zakres częstotliwości wyjściowej 950 ~ 1950 MHz
• Częstotliwość LO niskiej częstotliwości 9,75 GHz
• Zakres częstotliwości wejściowych wysokich pasm 11,7 ~ 12,75 GHz
• Górny zakres częstotliwości wyjściowych 1100 ~ 2150 MHz
• Częstotliwość LO wysokiej częstotliwości 10,6 GHz
• Współczynnik szumów typ. 0.8 (1.0max) dB
• LO Dokładność początkowa ± 1,0 maks. MHz
• Wzmocnienie (ponad 26 MHz szerokości pasma) ± 0,75 dB
• Wariacja wzmocnienia (w pełnym paśmie) ± 3 Max. dBB
• Sygnał kontrolny Ca (polaryzacja pionowa) 11,0 ~ 14,0 V
• Control Signal Cb (Polaryzacja pozioma) 16,0 ~ 20,0 V
• Control Signal Cc (przełączanie pasm) 22 +/- 4 kHz
• Wyjście VSWR 2.0: 1
• Pobór prądu 200 @ 11 ~ 20 V Ma
• Temperatura pracy - 35 ° C ~ + 60 ° C /
• Impedancja wyjściowa 75 Ohm
• Strata wkładki TV (4-806MHz) -3 (min) /
• Złącze wyjściowe F-Type (female) -3 (min) dB

Przed zakupem należy sprawdzić czy tunery, które zamierzamy podłączyć do konwertera obsługują system UNICABLE.

Przykładowe schematy instalacji Unicable:

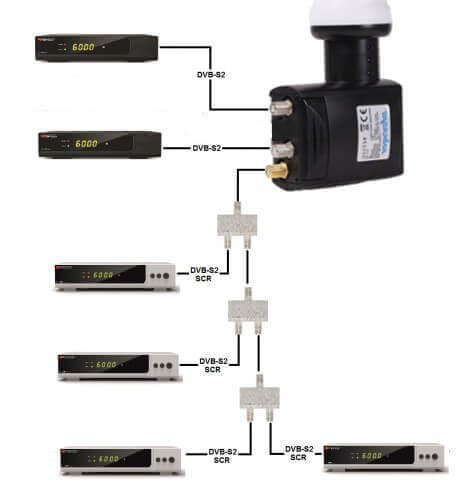

Poniższy schemat przedstawia możliwość podłączenia czterech tunerów satelitarnych z wykorzystaniem wejścia Twin oraz Unicable. Sygnał z wyjścia Unicable jest dodatkowo rozdzielony rozgałęźnikiem - brak w zestawie.
