Konwerter Quattro Inverto

Dostępność: Wycofany z oferty
Cena: 57,00 zł 57.00
ilość szt.
dodaj do przechowalni
Ocena: 3.41176
Producent: Inverto
Kod produktu: IDLR-QUTL40-EXTND-OPP

Opis

Konwerter Quattro Inverto

Ten produkt jest już niedostępny - sprawdź inne konwertery Quattro

Konwertery Quatro są stosowane w instalacjach zbudowanych z użyciem multiswitchy oraz w stacjach czołowych telewizji zbiorczej i kablowej, gdzie współpracują z zestawami tunerów satelitarnych.

Konwerter Quattro Inverto

Przeczytaj więcej na temat konwerterów satelitarnych

Parametry techniczne konwertera Quattro Inverto:

Dolne pasmo - wejście 10,7-11,7GHz
Dolne pasmo - wyjście 950-1950MHz
Oscylator dolny 9,75GHz
Górne pasmo - wejście 11,7-12,75GHz
Górne pasmo - wyjście 1100-2150MHz
Oscylator Górny 10,6GHz
Szumy własne 0,3dB (0,7dB)
Dryft temperaturowy oscylatora +/-3MHz max
Szum fazowy -80dBc/Hz max
Wzmocnienie 55dB min
Zmienność charakterystyki wzmocnienia w zakresie transpondera +/-0,75 dB/27MHz
Zmienność charakterystyki wzmocnienia w całym zakresie pracy +/-4dB
VSWR 2.5:1
Pobór prądu 200mA max @11~20V
Impedancja wyjściowa 75Ohm
Temperatura pracy -30...+60C
Szerokość szyjki 40mm
Długość szyjki 50mm
Złącza F
Masa 243g

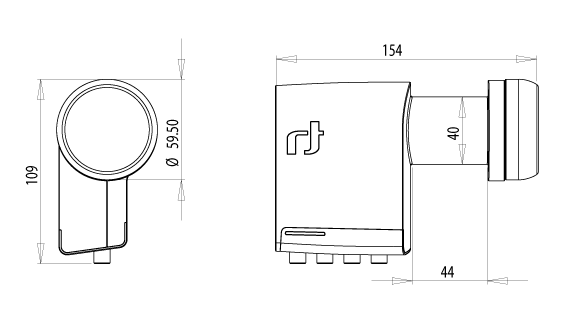

Konwerter Quattro Inverto - rysunek techniczny

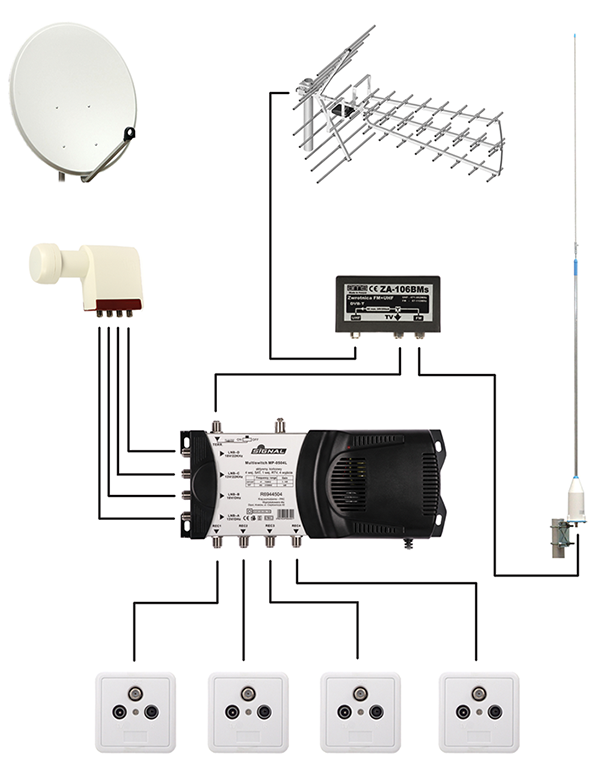

Przykładowy schemat wykorzystania konwertera Quattro.

Przykładowy schemat wykorzystania konwertera Quattro.

Zobacz inne schematy instalacji antenowych
