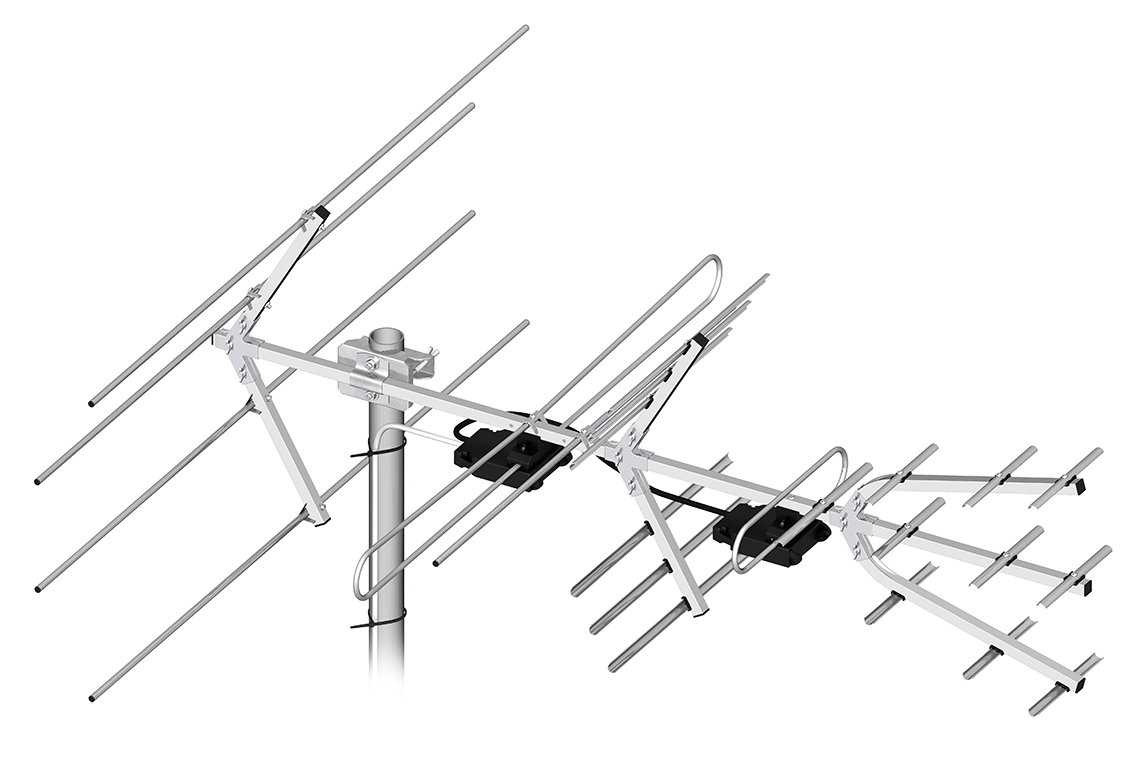

Antena VHF/UHF Dipol 28/5-12/21-60 ze wzmacniaczem
Opis
Antena VHF/UHF Dipol 28/5-12/21-48 ze wzmacniaczem
Antena umożliwia odbiór sygnału DVB-T/T2 zarówno w paśmie UHF (470-694 MHz) jak i VHF (174-230 MHz). Uniwersalna konstrukcja anteny daje możliwość niezależnego ustawienia polaryzacji dla pasma UHF oraz VHF. Część UHF posiada wzmacniacz 15 dB.
W wielu regionach Polski sygnał multipleksu ósmego nadawany jest w polaryzacji pionowej co nie stanowi przeszkody dla tej anteny. Dzięki niezależnemu ustawieniu polaryzacji można uzyskać wysoki poziom sygnału na wyjściu anteny zarówno w paśmie UHF ( MUX 1,2,3) jak i VHF (MUX 8) niezależnie od tego w jakich polaryzacjach nadawany jest sygnał.
W związku ze zmianą zakresu częstotliwości dla telewizyjnego pasma UHF antena odbiera sygnał do kanału 48. Sprawdź na jakich kanałach pracuje Twój najbliższy nadajnik - emiMaps
Antena charakteryzuje się dużym zyskiem zapewniający poprawny i stabilny odbiór sygnału.
W puszce części VHF znajduje się zwrotnica, a w puszce części UHF wzmacniacz 15 dB. Obie puszki połączone są fabrycznie przewodem. Kabel antenowy od odbiornika podłącza się do zwrotnicy poprzez złącze typu F (wtyk w komplecie). Napięcie do wzmacniacza jest przesyłane poprzez kabel antenowy z zasilacza (w komplecie), który można zamontować przy telewizorze lub tunerze DVB-T.

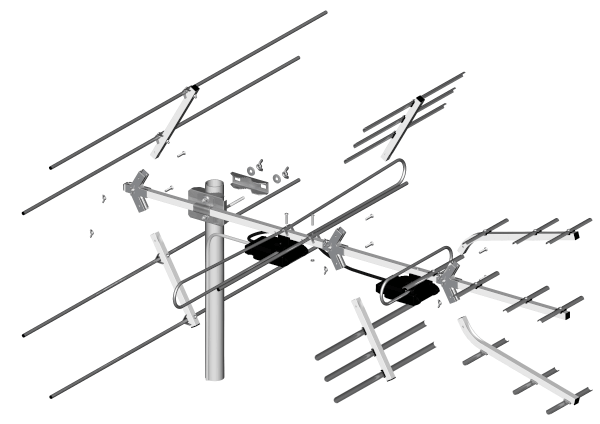

Antena jest wstępnie zmontowana. Montaż polega na dokręceniu kilku wkrętów i trwa kilka minut. Główne elementy anteny wykonane są z aluminium, stalowe elementy konstrukcyjne są ocynkowane galwanicznie.
Antena jest wstępnie zmontowana. Montaż polega na dokręceniu kilkunastu wkrętów i trwa kilka minut. Główne elementy anteny wykonane są z aluminium, stalowe elementy konstrukcyjne są ocynkowane galwanicznie. Puszki antenowe połączone są fabrycznie kablem. Z puszki zwrotnicy wprowadzamy jeden kabel w kierunku odbiorników.
Wybór polaryzacji odbioru dla części UHF i VHF zależy od polaryzacji nadajnika. W jakiej polaryzacji emituje sygnał najbliższy nadajnik można sprawdzić na stronie nadajniki DVB-T2 wyszukując obiekt na liście lub na mapie nadajników. Multipleksy 1,2,3,6 nadają sygnał w polaryzacji poziomej (H). Multipleks 8 w polaryzacji poziomej (H) lub pionowej (V). Jakie kanały znajdują się w poszczególnych multipleksach można sprawdzić na stronie kanały DVB-T2.
Rozdzielenie sygnału z anteny Dipol 28/5-12/21-60 ze wzmacniaczem:
Sygnał z tej anteny możesz łatwo podzielić na kilka odbiorników. Do podłączenia np. dwóch telewizorów lub tunerów DVB-T2 wystarczy użyć rozgałęźnik. W przypadku anten ze wzmacniaczem należy używać rozgałęźników z tzw. przejściem napięcia.
Do wykonania instalacji według powyższego schematu można użyć:
1 x Rozgałęźnik pasywny np. FVSC 2L
3 x Złącze F np. Złącze F samozaciskowe
1 x Złącze TV (wtyk) np. Wtyk TV Cabelcon
Kabel antenowy
Parametry techniczne anteny VHF/UHF Dipol 28/5-12/21-60 ze wzmacniaczem:
Model | 28/5-12/21-60 | |||||||
Część VHF | ||||||||
Kanały | 5-12 | |||||||
Stosunek promien. przód/tył | >13.5 dB | |||||||
Zysk | ||||||||
Polaryzacja | V/H | |||||||
Część UHF | ||||||||
Kanały | 21-60 | |||||||
Stosunek promien. przód/tył | 12-26 | |||||||
Zysk | ||||||||
Polaryzacja | H | |||||||
Ogólnie | ||||||||
Ilość elementów | 28 | |||||||
Impedancja | 75 Ω | |||||||
Wymiary | 1100x900x400 mm | |||||||
Maksymalna średnica masztu | 55 mm |
Antena zaprojektowana i wyprodukowana w Polsce.
Gwarancja - 24 miesiące.
