Antena UHF Dipol Smart Horizon DVB-T2

Dostępność: dostępny
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 179,00 zł 179.00
ilość szt.
dodaj do przechowalni
Ocena: 3.42
Producent: Dipol
Kod produktu: SMART.HORIZON

Opis

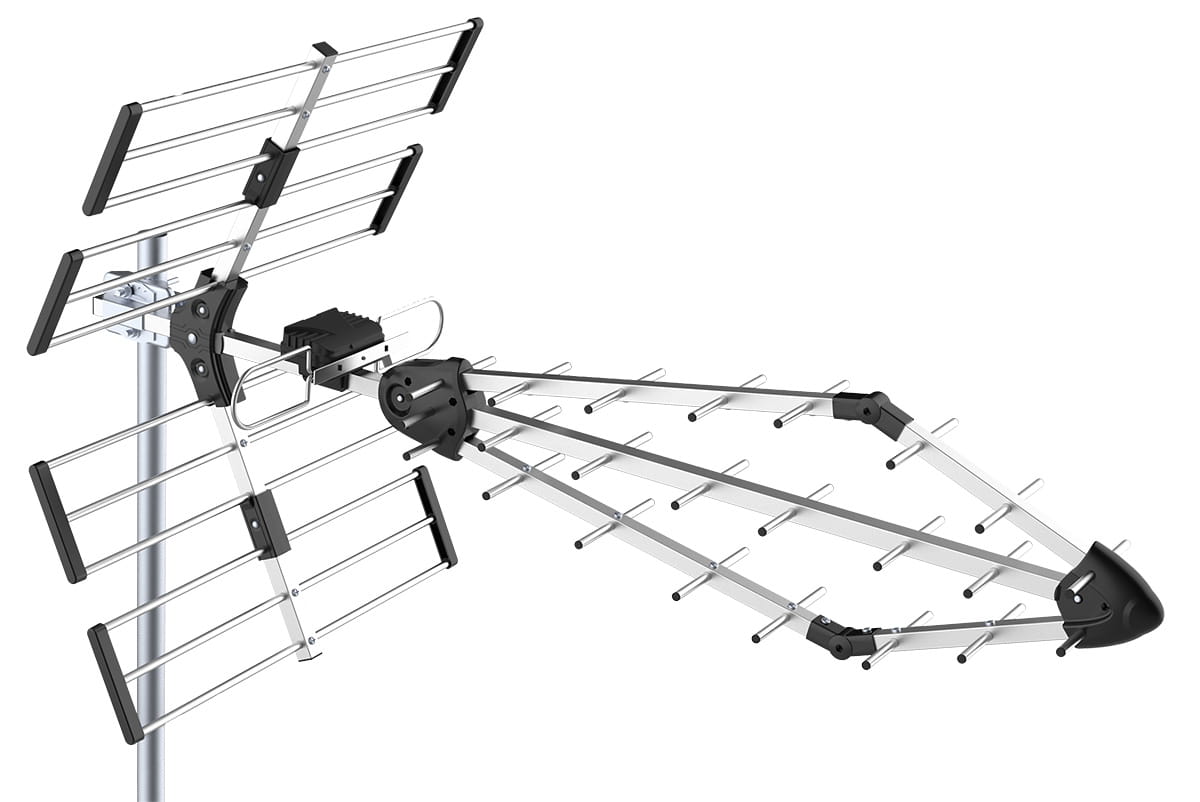

Antena telewizyjna DIPOL SMART HORIZON DVB-T2 UHF

Antena telewizyjna SMART HORIZON jest anteną kierunkową, przystosowaną do odbioru naziemnej telewizji cyfrowej DVB-T2 w paśmie UHF. Antena wykonana jest z aluminium, stalowe elementy konstrukcyjne ocynkowano galwanicznie, dzięki czemu posiadają one zwiększoną odporność na warunki atmosferyczne. Czarne elementy z tworzywa ABS zapewniają stabilność konstrukcji oraz wysoki poziom estetyki. Wzmocniony nośnik (profil główny) anteny gwarantuje wysoki stopień odporności mechanicznej (wiatr, ptaki). Ze względu na względnie wysoki zysk w trybie pasywnym, antena przeznaczona jest do zastosowania w instalacjach zbiorczych i przy większych odległościach od nadajnika w instalacjach indywidualnych.

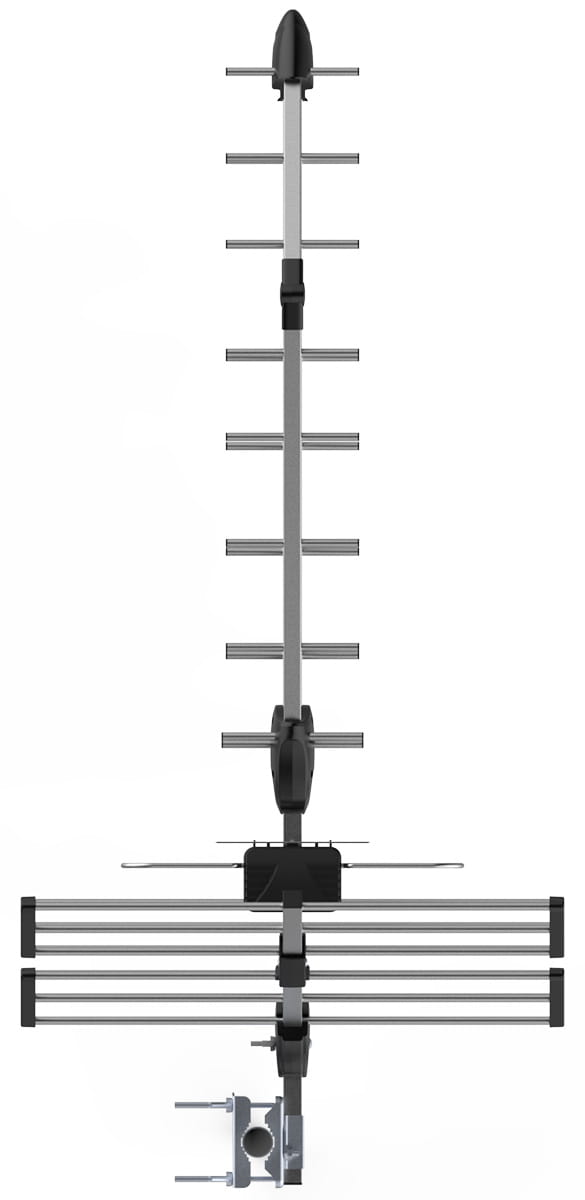

Dipol smart horizon

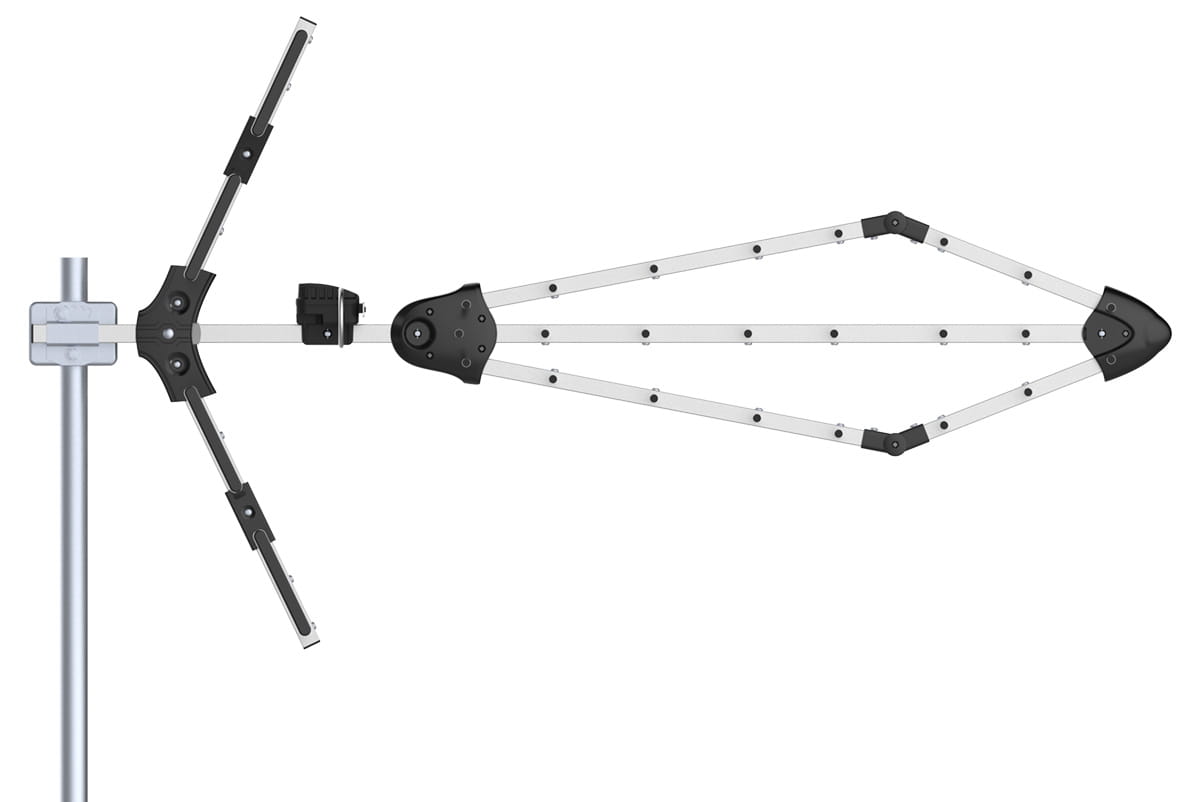

Horizon

Cechy wyróżniające:

  • Przeznaczona do odbioru sygnałów telewizji naziemnej DVB-T2 w paśmie UHF
  • Kanały 21 - 48 (470 - 694 MHz)
  • Praca w trybie "pasywnym" lub "aktywnym",
  • Kierunkowa charakterystyka,
  • Wykonana z aluminum oraz ABS,
  • Wzmocniony profil główny,
  • Hermetyczna puszka ze złączem typu F,
  • Montaż bez użycia narzędzi w 1.5 minuty,
  • Wbudowany filtr LTE 700,
  • Zastosowanie w instalacjach indywidualnych, jak i zbiorczych.

Antenę wyposażono w hermetyczną puszkę ze złączem typu F. W puszcze tej umieszczono wzmacniacz antenowy z bajpasem, który umożliwia pracę anteny w dwóch trybach:

  • pasywnym - domyślny tryb pracy. Maksymalny zysk anteny wynosi wówczas 14 dBi
  • aktywnym - tryb aktywowany napięciem DC 12 V (konieczność zastosowania zasilacza - brak w zestawie). Tryb ten do powoduje dodatkowe wzmocnienie sygnału o około 20 dB.

Wykres horizon

Na wykresie powyżej pokazano charakterystykę zysku anteny w funkcji częstotliwości. Kolorem czarnym (litera P) oznaczono zysk anteny w trybie pasywnym, kolorem pomarańczowym (litera "A") oznaczono charakterystykę w trybie aktywnym uwzgledniającą wzmocnienie wzmacniacza. Instalator, który montuje anteny DIPOL serii SMART nie musi martwić się o testowanie różnych wersji anten poprzez wymianę symetryzatora na wzmacniacz lub na odwrót. Wystarczy na etapie instalacji i pomiaru sygnału włączyć napięcie 12 V na mierniku, aby zweryfikować parametry sygnału w obu trybach pracy anteny i wybrać ten bardziej odpowiedni. Do pracy ciągłej w trybie aktywnym należy zastosować zasilacz DC 12 V 100 mA.

Kompaktowe wymiary oprócz większych możliwości montażowych, zapewniają brak problemów związanych z długoletnią eksploatacją (mniejsza podatność na wpływ wiatru, itd.). Anteny serii SMART są również wygodne w transporcie ze względu na niewielki rozmiar pudełka w jaki są pakowane.

Anteny DIPOL serii SMART są wygodne w montażu oraz stabilne po zainstalowaniu m.in. dzięki uchwytom bazującym na dwóch szerokich cybantach oraz nakrętkach motylkowych. Dystans między ramionami cybantów wynosi 63 mm dzięki czemu anteny instalować można na masztach, rurach i balustradach o średnicy do 60 mm. Uchwyt wykonano z blachy o grubości 2 mm. Jego konstrukcja pozwala na zwolnienie jednego z końców tak, aby możliwy był montaż anteny na maszcie w dowolnym jego miejscu (a nie od góry), bez konieczności całkowitego odkręcania nakrętek. Dodatkowo, uchwyt pozwala na 5-stopniową regulację pochylenia anteny w celu zoptymalizowania ustawienia anteny. Stopniowanie zwiększa stabilność anteny w czasie długotrwałej eksploatacji - raz ustawiona pozycja zostanie zachowana, z czym mogą mieć problem anteny, które oferują w tym zakresie płynną regulację (opadanie anteny wskutek działania wiatru, ptactwa, itp.).

Szybki montaż bez narzędzi:

Złożenie anteny zajmuje mniej niż 1,5 minuty i nie wymaga zastosowania żadnych narzędzi. Przemyślana konstrukcja jest przyjazna w montażu. Reflektor anteny, nośnik direktorów oraz puszka antenowa z dipolem pętlowym montowane są na szybki, ale pewny zatrzask. Do cybanta dołączono 2 nakrętki motylkowe. Do ich dokręcenia nie jest potrzebny żaden klucz.

Materiały wysokiej jakości:

Wykorzystane do produkcji materiały zapewnią długotrwałą i bezproblemową eksploatację anteny w różnych warunkach atmosferycznych. Części anteny wykonano z aluminium, stalowe elementy konstrukcyjne ocynkowano galwanicznie, a czarne elementy z tworzywa z wysokiej jakości ABS. Wzmocniony nośnik główny zapewnia zwiększoną odporność na wiatr i ptaki. Zastosowany ABS został zmodyfikowany do pracy w warunkach -30...+80oC. Aby przetestować wytrzymałość uchwytu ABS reflektorów koniec nośnika górnego reflektora obciążono ciężarem o masie 25 kg. Antena nie odkształciła się w sposób trwały, uchwyt nie pękł ani się nie złamał. Antena mogła być dalej eksploatowana.

Wbudowany filtr LTE:

Antena została zaprojektowana do odbioru sygnałów nadawanych w paśmie UHF na kanałach 21 - 48 (częstotliwość 470 - 694 MHz). Jest więc przygotowana na tzw. drugą dywidendę cyfrową, która zakłada wykorzystanie pasma powyżej 700 MHz na usługi telefonii komórkowej oraz transmisji danych. Wbudowany filtr powoduje, że niepożądane sygnały w paśmie > 700 MHz nie będą wprowadzane do instalacji.

Dwia tryby pracy - pasywny i aktywny:

Zastosowany w antenie bajpas umożliwia pracę anteny w dwóch trybach: pasywnym i aktywnym. Dzięki temu antena jest uniwersalna, a instalator nie musi testować różnych konfiguracji poprzez wkładanie i wyciąganie wzmacniacza antenowego do puszki antenowej. Aby przejść w tryb aktywny wystarczy podłączyć przy telewizorze zasilacz DC 12V 100 mA z separatorem. W trybie pasywnym antena pracuje bez dodatkowego zasilacza.

Doskonała do instalacji zbiorczych i indywidualnych:

Ze względu na względnie wysoki zysk w trybie pasywnym, antena przeznaczona jest do zastosowania w instalacjach zbiorczych oraz przy większych odległościach od nadajnika. Sprawdzi się jako element w instalacji MATV (instalacje DVB-T2 )oraz SMATV (instalacje multiswitchowe).

Horizon pudełko

Dane techniczne anteny Dipol Smart Horizon:

  • Ilość elementów: 25 szt.
  • Wymiary: 1110x590x500mm
  • Masa: 2kg
  • Impedancja: 75Ω
  • Zysk(tryb pasywny): 11 - 14 dBi
  • Zysk + wzmocnienie (tryb aktywny) :25 - 32dB
  • Symetryzator: Tak (75 Ω)
  • Pasmo: UHF
  • Zakres częstotliwości: 470 - 694 MHz
  • Kanały: 21 - 48
  • Szerokość wiązki:H 40°/V45°
  • Regulacja kąta nachylenia: 0 - 45°
  • Wbudowany wzmacniacz: Tak
  • Bajpas wzmacniacza: Tak
  • Wzmacniane pasmo UHF
  • Wzmacniacz wzmocnienie 20dB impedancja wyjściowa Ω 75
  • Max. średnica masztu/rury mm 60
  • Zasilanie napięcie V 12 natężenie prądu mA 75
