Antena satelitarna DIPOL DPL-120

Antena satelitarna DIPOL DPL-120

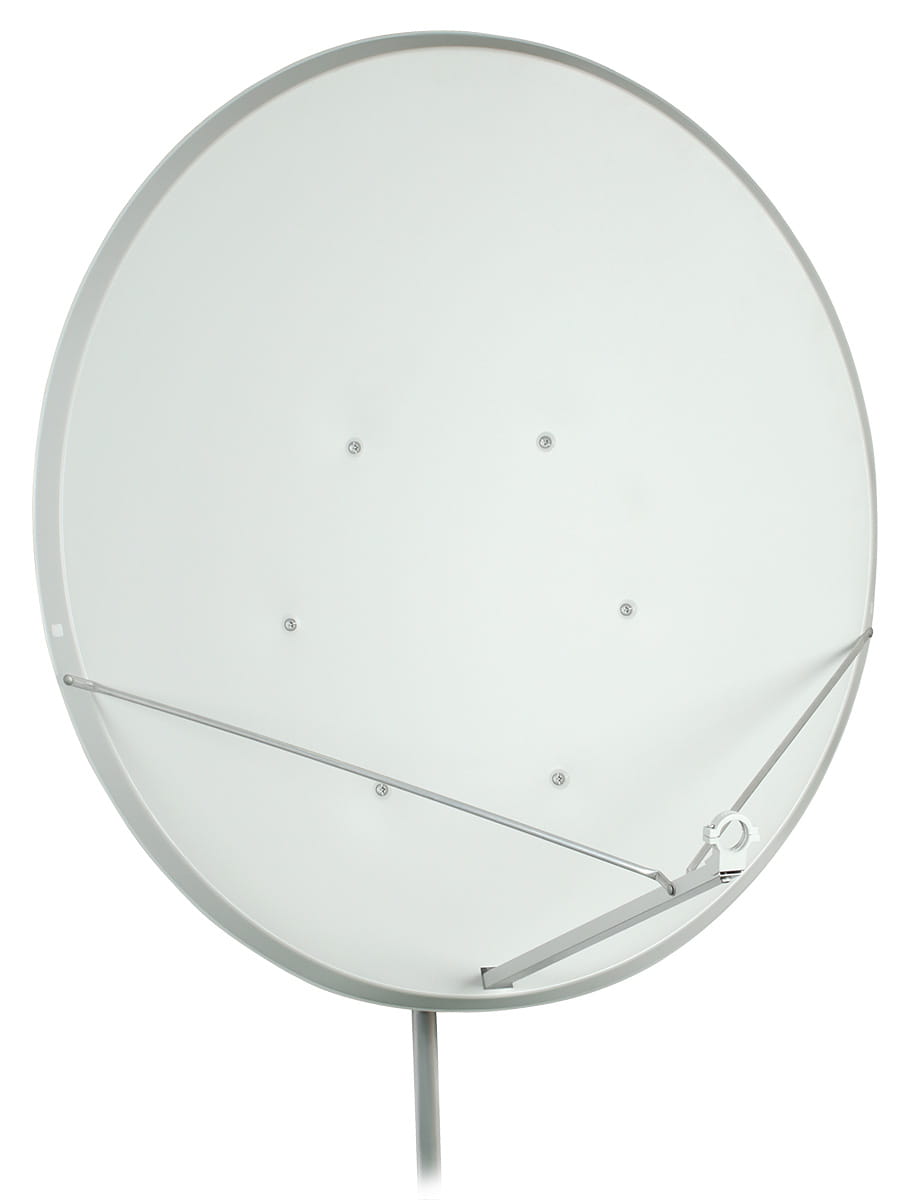

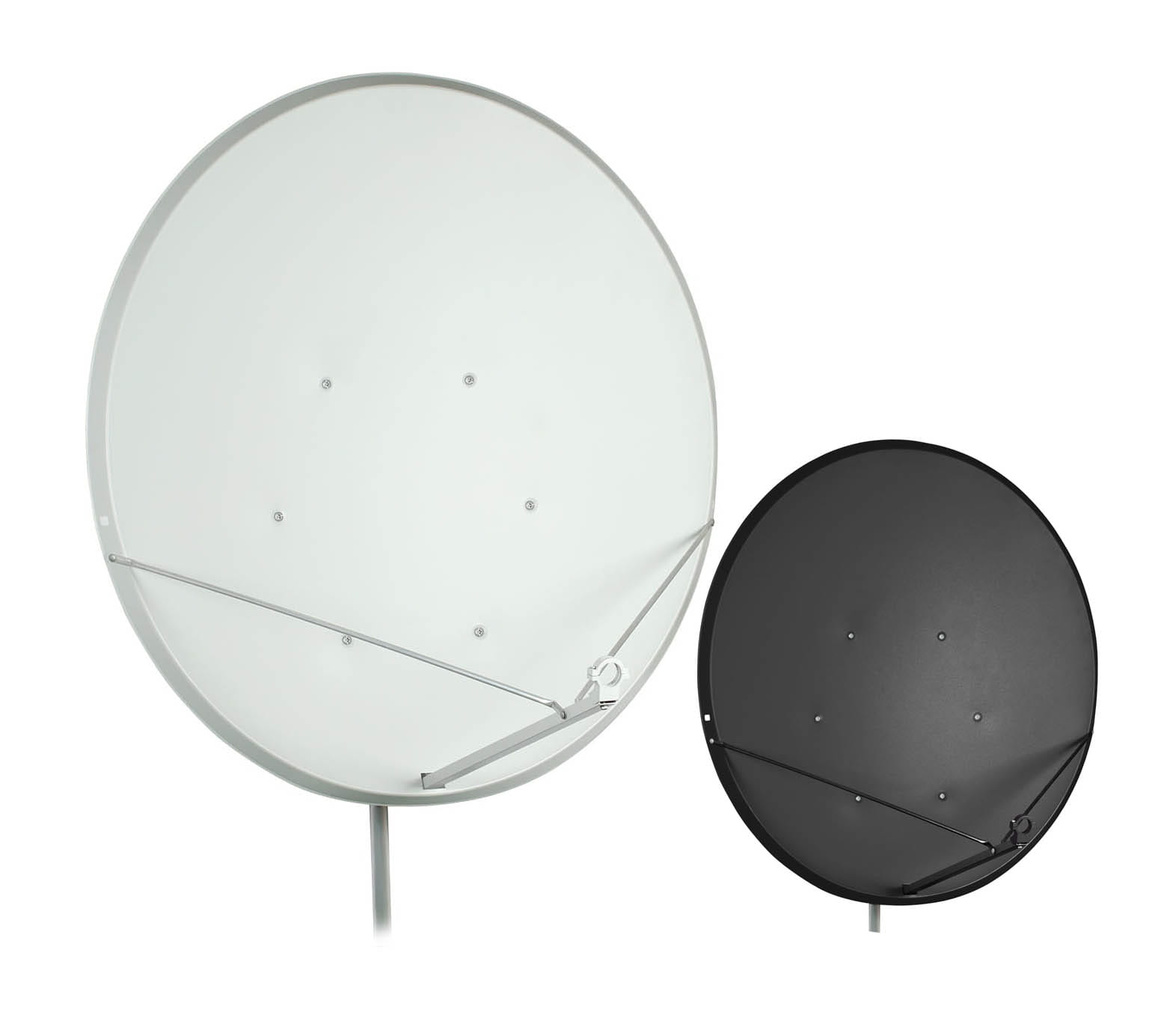

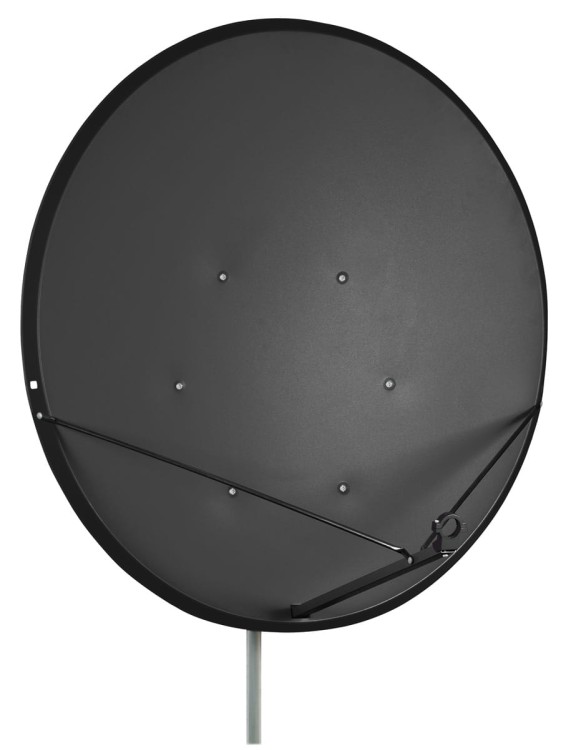

Antena satelitarna DPL-120 to profesjonalna stalowa antena satelitarna przeznaczona do zbiorczych instalacji antenowych w budynkach wielorodzinnych oraz wszędzie tam, gdzie na wejściu instalacji wymagany jest sygnał o wysokim poziomie i wysokiej jakości. Konstrukcja czaszy spełnia wszystkie wymagania polskich przepisów dotyczących sprzętu do budowy telekomunikacyjnych obiektów budownictwa mieszkaniowego wielorodzinnego, w szczególności wytyczne rozporządzenia MTBiGM z 2012 roku.

Zestaw zawiera dedykowany uchwyt do drugiego konwertera, dzięki czemu sygnał satelitarny może być odbierany z dwóch lokalizacji satelitarnych.

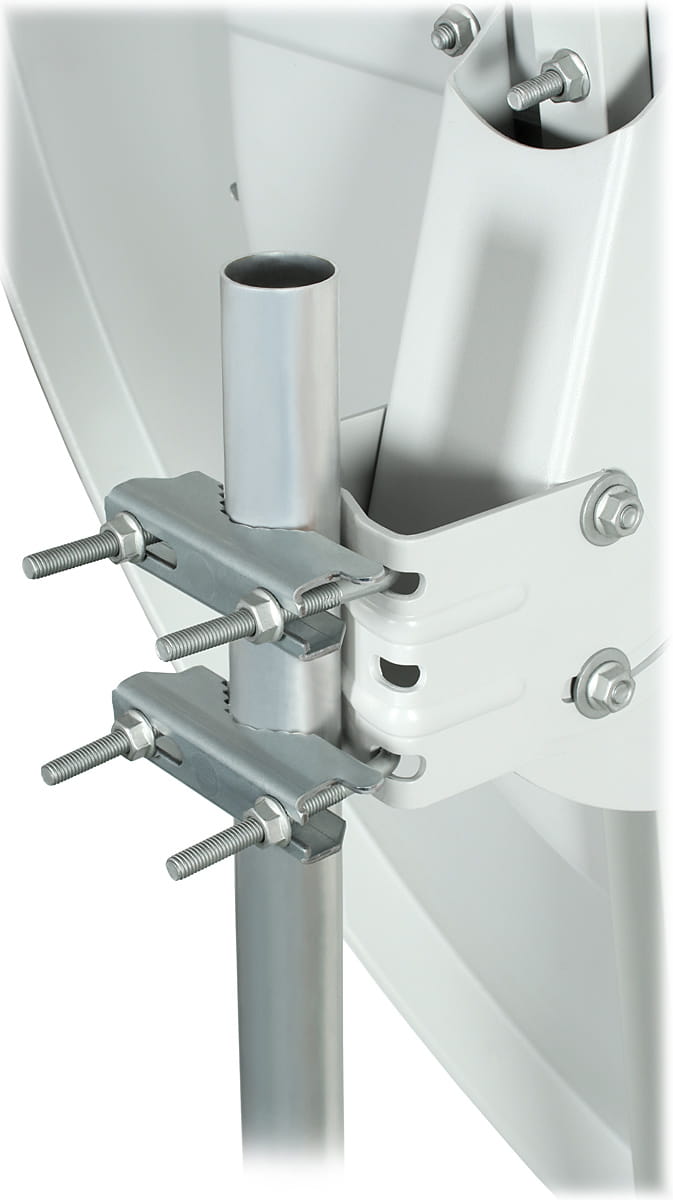

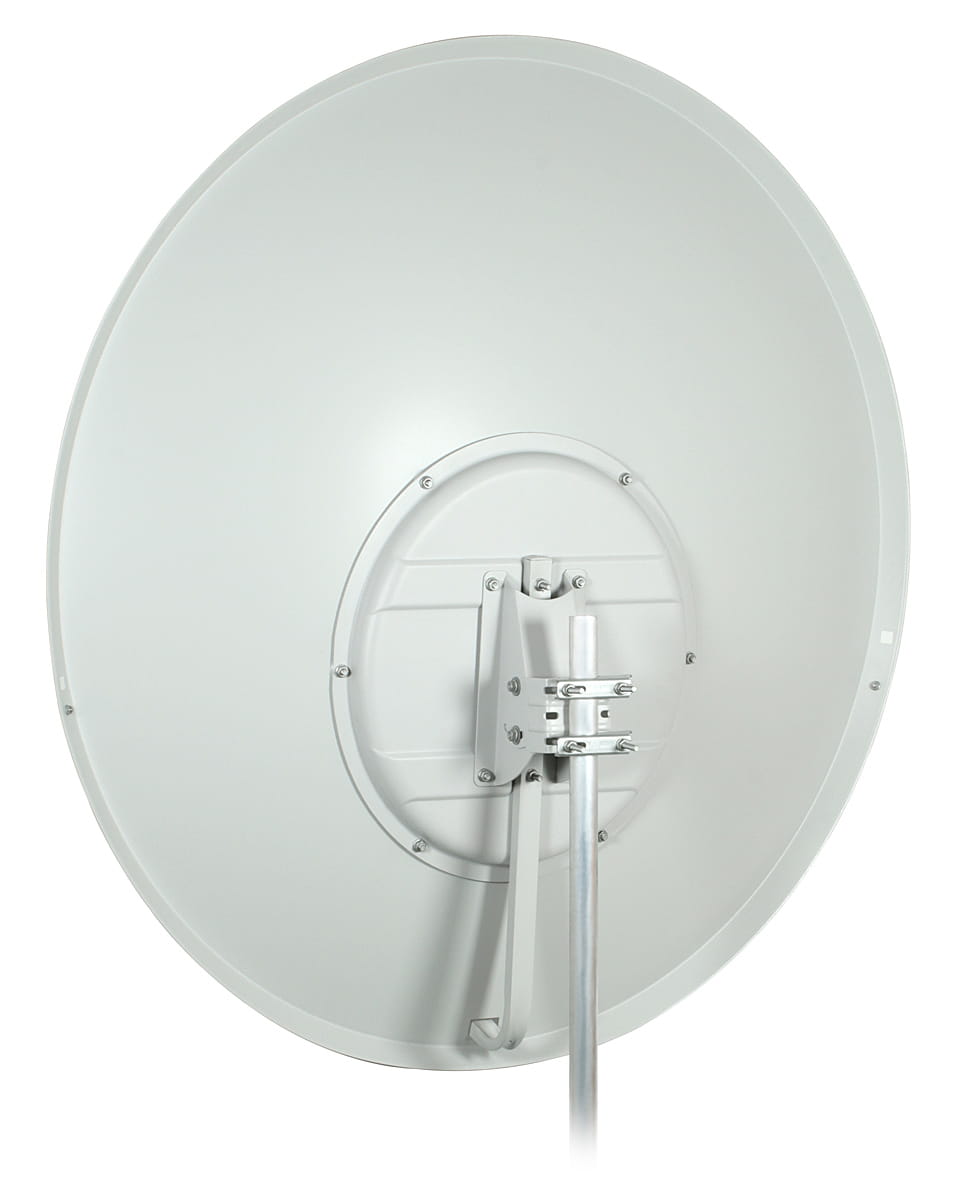

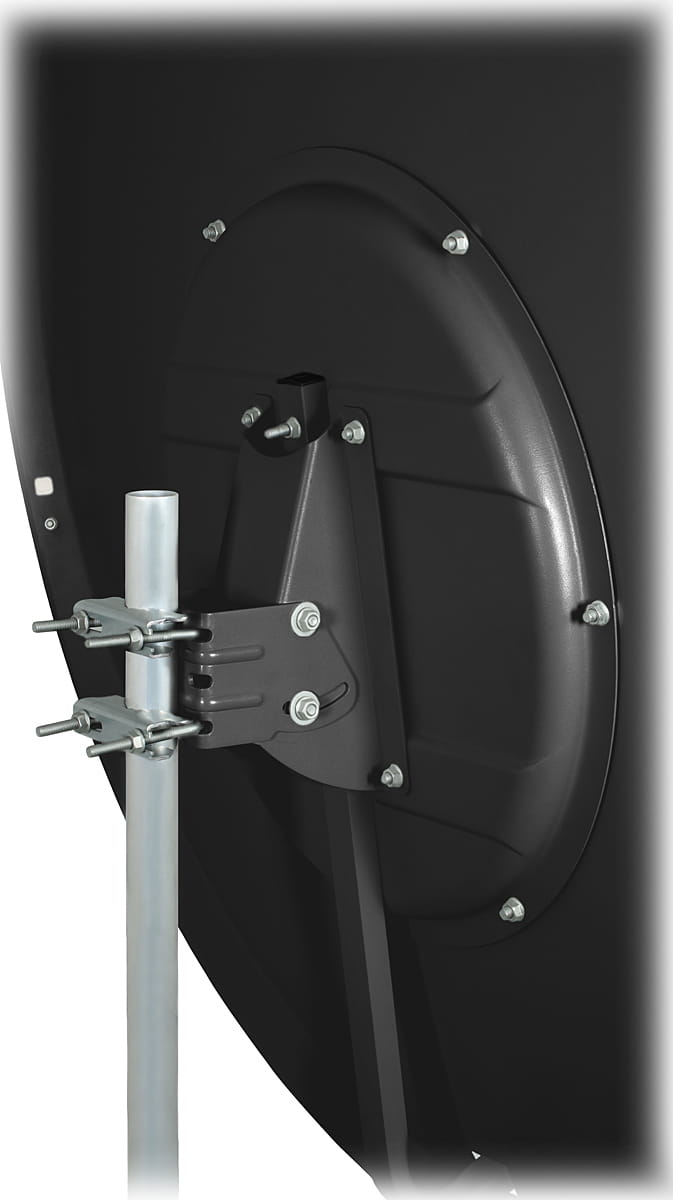

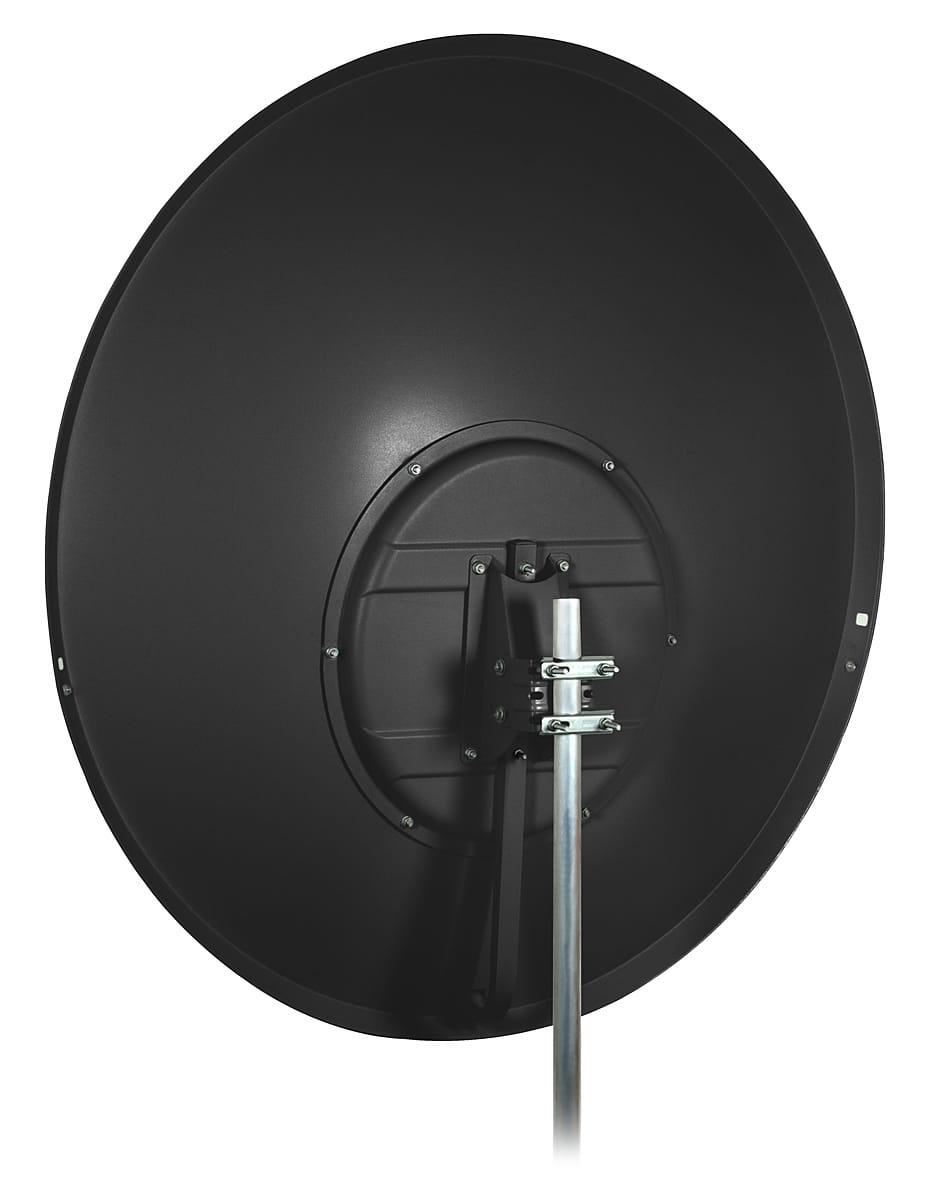

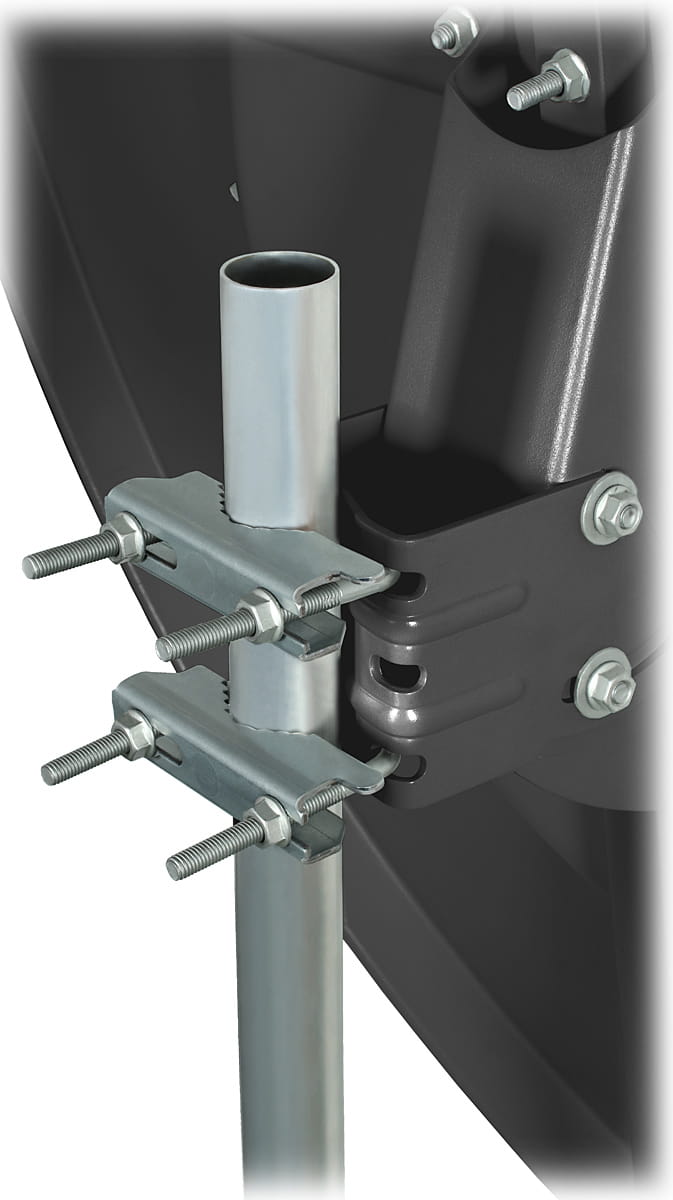

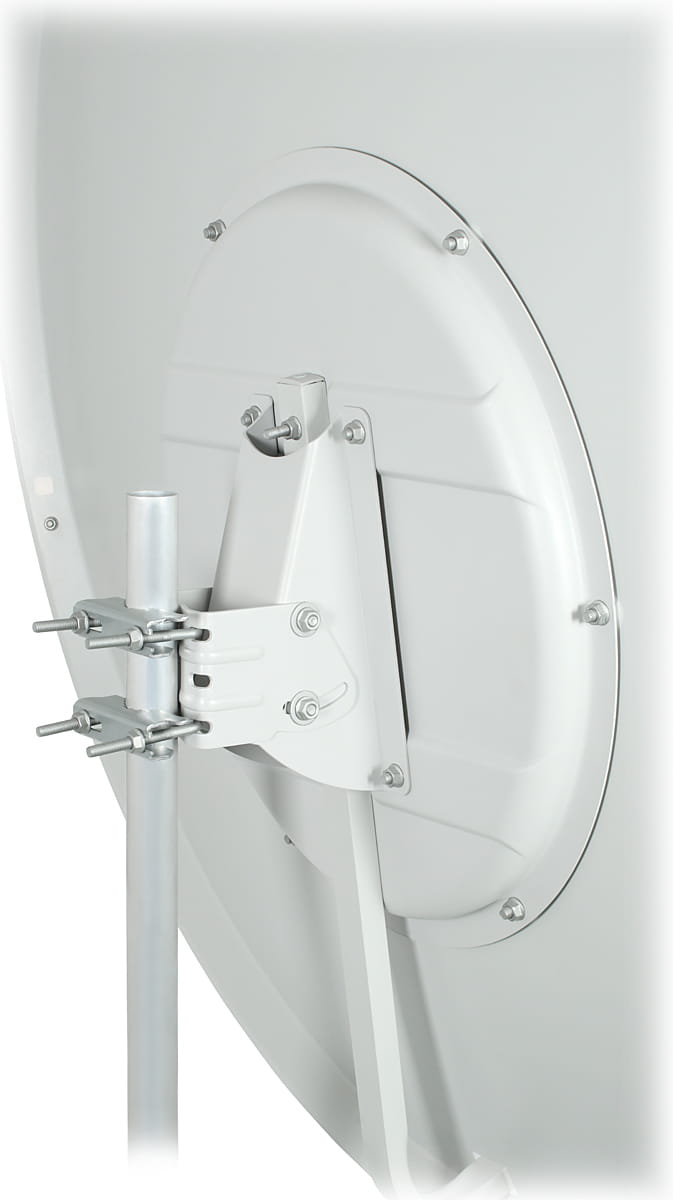

W antenie satelitarnej DPL-120 antena mocowana jest na płycie środkowej za pomocą 6 śrub. Ten ostatni montowany jest na maszcie za pomocą uchwytów wykonanych z blachy stalowej o grubości 3,5 mm. Gwarantuje to stabilność kształtu i bezpieczne mocowanie czaszy nawet przy prędkości wiatru dochodzącej do 144 km/h. Antena zachowuje swoją integralność nawet przy wietrze wiejącym z prędkością 216 km/h.

Antena wykonana ze stali ocynkowanej o grubości 0,8 mm, zabezpieczona powłoką cynkową o grubości 7 ~ 15 µm, malowana proszkowo (grubość farby 60 µm). Antena posiada 3-punktowe podparcie względem nośnika konwertera w celu uzyskania niezwykle stabilnego układu odbiorczego. Taka konstrukcja może zapobiec drganiom konwertera przy silnym wietrze i zapewnić stabilny odbiór sygnału.

Cechy produktu:

• Antena dedykowana do zbiorczych instalacji antenowych
• Wymiary: 120cm (115x125cm)
• Zawiera drugi wspornik LNB
• Maksymalny zysk to 42,1 dBi przy 12,75 GHz
• Kąt połowy mocy: 1,4 stopnia przy 12,75 GHz
• Miska jest połączona z 6 punktami płyty środkowej
• Zgodność z normą odporności na wiatr IEC1114-2
• Anteny są testowane w kąpieli solnej zgodnie z normą NBR 8094
• Miska wykonana z blachy stalowej ocynkowanej 0,8 mm (7...15 µm), malowanej proszkowo (60 µm)
• Stal mocowana do masztu z blachy stalowej o grubości 3,5 mm
• Antenę mocuje się do stalowego masztu o średnicy 50...60 mm
• Konwerter montowany jest na wsporniku z dwoma dodatkowymi wspornikami

Test odporności na wiatr (IEC 1114-2)

Czasza przebadana została z jednym z europejskich instytutów pod kątem odporności na wiatr oraz na działanie negatywnych czynników środowiskowych. Wszystkie testy wykonano zgodnie z normą IEC 1114-2. Antena była badana dla 3 prędkości wiatru:

• Dopuszczalna siła wiatru (72km/h=20m/s) - przy tej prędkości wiatru, charakterystyka odbiorcza anteny (siła oraz jakość) nie mogą ulec pogorszeniu bez zmiany jej kierunku. Typowa wartość redukcji wzmocnienia anteny wynosi 1 dB
• Maksymalna siła wiatru (144km/h=40m/s) - przy tej prędkości wiatru nie może wystąpić trwała degradacja badanej anteny. Konieczna może okazać się ponowna regulacja anteny w celu przywrócenia charakterystyki odbiorczej anteny (siła, jakość)
• Niszcząca siła wiatru (216km/h=60m/s) - przy tej prędkości wiatru może nastąpić trwała degradacja odbiorczej badanej anteny. Ze względów bezpieczeństwa żadna część anteny nie może ulec mechanicznemu zniszczeniu (oderwaniu).

Test odporności na działanie soli (NBR 8094)

Odporność anteny na działanie czynników powodujących korozję elementów stalowych została sprawdzona zgodnie z normą NBR 8094 (badanie korozji powlekanych i niepowlekanych materiałów metalicznych wywołanej działaniem mgły solnej). Zgodnie z nią czasza oraz elementy nośne poddane zostały działaniu mgły solnej o stężeniu 5% w specjalnej komorze będącej w stanie symulować opad atmosferyczny. Testy trwały odpowiednio: 500 h dla czaszy i elementów montażowych oraz 750 h dla elementów łączących (śruby, nakrętki). Testy nie wykazały śladów korozji na żadnym z elementów.

Weryfikacja grubości powłoki cynkowej (NBR 7937)

Czasza anteny DPL-120 została ocynkowana na grubość 8,5 μm. Grubość ta została zweryfikowana poprzez zastosowanie metod testowych opisanych w normie NBR 7937.

Dane techniczne anteny satelitarnej DIPOL DPL-120:

• Typ: Offsetowa
• Offset: 23°
• Rozmiar: 120cm
• Kolor: jasnoszara
• Reflektor: Stal galwanizowana
• Grubość: 0,8 mm
• Wymiary: 1150x1250 mm
• Grubość powłoki cynkowej: 7 ~ 15 µm
• Malowanie: metoda proszkowa
• Grubość farby: 60µm
• Efektywność: >70%
• Zysk dla 11,7 GHz: 41,6dBi
• Zysk dla 12,7 GHz: 42,1dBi
• Ogniskowa: 736mm
• Kąt elewacji: 16...77°
• Zakres regulacji azymutu: 360°
• Stosunek f/D: 0,64
• Średnica mocowania konwertera: 40mm
• Test odporności na działanie soli - lustro i tył anteny: 500h
• Test odporności na działanie soli - elementy łączące: 750h
• Dopuszczalna siła wiatru: 72 km/h (zgodna z normą IEC1114-2)
• Maksymalna siła wiatru: 144 km/h (zgodna z normą IEC1114-2)
• Niszcząca siła wiatru: 216 km/h (zgodna z normą IEC1114-2)
• Max. średnica masztu: 60mm
• Masa: 16,6 kg
