Antena radiowa Alcad FM-200
Opis

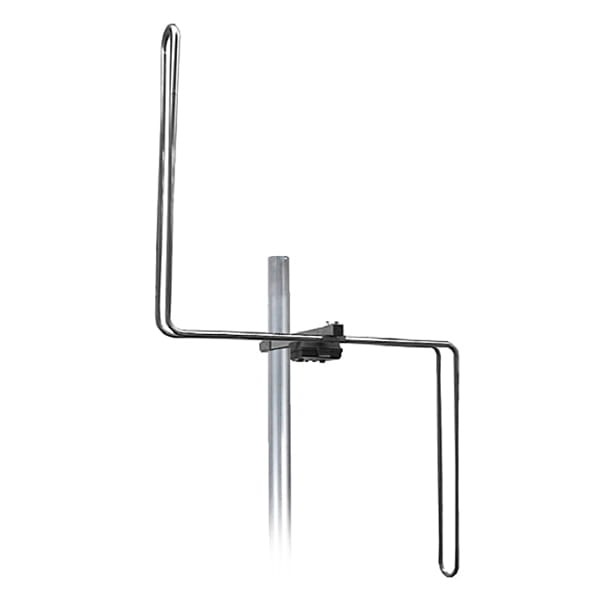

Antena radiowa Alcad FM-200
Dookólna antena radiowa do odbioru sygnału w całym paśmie FM 87-108 MHz. Jednoczesny odbiór z dwóch polaryzacji nadawania - poziomej H i pionowej V.
Efektywna antena wykonana z aluminium i tworzyw odpornych na warunki atmosferyczne. Wewnątrz symetryzator dedykowani i zaprojektowany specjalnie dla anteny Alcad FM-200. Złącze do podłączenia przewodu typu F.
Antena sprawdzi się w miejscach gdzie sygnał musi być odbierany z kilku nadajników dodatkowo pracujących w różnych polaryzacjach.
Sygnał z tej anteny można bez obaw sumować z sygnałem z innych anten (naziemnych, satelitarnych).
Szybki i łatwy montaż, elementy anteny są już w znacznej części złożone.
Antena będzie działać najlepiej zamontowana na maszcie powyżej linii dachu.
Dane techniczne anteny radiowej Alcad FM-200:
- Zakres częstotliwości: 87,5-108 MHz
- Wzmocnienie: H -2,15 dB / V -3 dB
- Impedancja: 75 om
- Polaryzacja: H/V
- Złącze: F
- Charakterystyka kierunkowa: dookólna 360 st.
- Zabezpieczenie puszki przed warunkami zewnętrznymi: IP53
Podłączenie anteny radiowej Alcad FM-200 (schemat)
Przykładowy schemat antenowy do odbioru telewizji DVB-T/T2 oraz radia FM.
Do zbudowania powyższej instalacji zastosowano:
Antena telewizji naziemnej DVB-T UHF dla MUX 1,2,3,4:
Tri Digit
Antena telewizji naziemnej DVB-T VHF dla MUX 8:
Dipol-4
Antena radiowa FM
Alcad FM-200
Zwrotnica antenowa
Zwrotnica AMS ZA-204Ms
Gniazdo
Gniazdo końcowe RTV - Signal
4 x złącze F
Złącze F
2 x Kable do podłączenia odbiorników z gniazdem
Kable ze złączami kątowymi
Kabel instalacyjny
Kable koncentryczne
Powyższy schemat można modyfikować zmieniając anteny UHF, VHF, FM.
W razie potrzeby pasywną zwrotnicę FM, VHF, UHF można zastąpić np. wzmacniaczem masztowym MA080L lub innym.
Alcad jest międzynarodową korporacją z siedzibą w Hiszpanii. Firma powstała w 1988 roku i specjalizuje się w produkcji urządzeń do odbioru, przetwarzania i dystrybucji sygnałów telewizyjnych. Produkty Alcad znalazły już ponad 20 milionów użytkowników w ponad 40 krajach świata. Alcad dba, aby urządzenia oznaczone nazwą firmy spełniały zawsze oczekiwania klientów.
